Применение коммутатора AN-SXG10P8A в системах управления и мониторинга

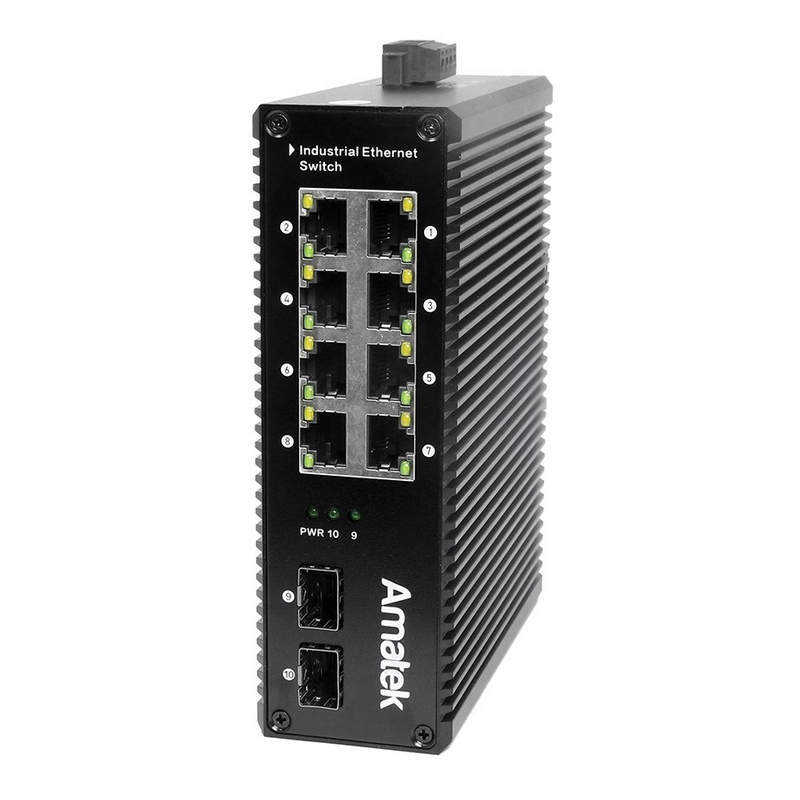

Коммутаторы являются ключевым звеном в построении современных проводных сетей передачи данных, обеспечивая маршрутизацию, сегментацию и надежную доставку пакетов информации между устройствами. Одной из актуальных моделей, применяемых в промышленных и корпоративных средах, является коммутатор AN-SXG10P8A. Данное устройство сочетает в себе высокую производительность, поддержку технологии PoE, развитые возможности администрирования и повышенную надежность, что делает его привлекательным решением для построения устойчивых сетевых инфраструктур.

Технические характеристики

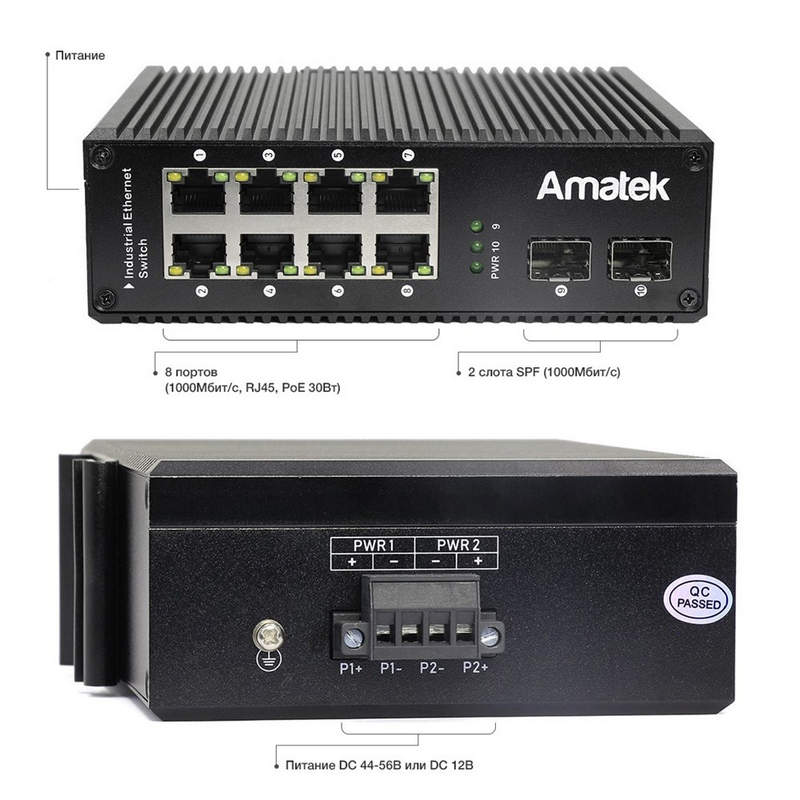

Коммутатор AN-SXG10P8A обладает следующим набором основных параметров, определяющих его производительность и функциональность:

• 8 портов 10/100/1000Base-T RJ-45 с поддержкой технологии PoE (IEEE 802.3af/at);
• 2 восходящих порта 1000Base-X SFP для подключения к оптическим каналам связи;
• максимальная суммарная мощность PoE: 120 Вт (15,4 Вт на порт по стандарту 802.3af; до 30 Вт по стандарту 802.3at);
• пропускная способность коммутационной матрицы: 20 Гбит/с;
• скорость обработки пакетов: до 14,88 млн пакетов/сек для портов 1000 Мбит/с;
• таблица MAC-адресов на 8 000 записей;
• поддержка Jumbo Frame: до 9 216 байт;
• возможность работы в режиме Plug-and-Play без предварительной настройки;
• рабочий температурный диапазон: от -40 до +75 C;
• поддержка питания от источника 48–57 В постоянного тока;
• монтаж на DIN-рейку или настенное крепление;
• металлический корпус с классом защиты IP30.

Принцип работы коммутатора

Коммутатор AN-SXG10P8A функционирует на канальном уровне модели OSI, принимая и направляя Ethernet-пакеты в зависимости от MAC-адресов источника и получателя. После первого прохождения пакета коммутатор запоминает MAC-адрес устройства-отправителя и порт, через который был получен кадр. Это позволяет при последующих передачах направлять пакеты напрямую к нужному получателю, минуя широковещательные рассылки и повышая эффективность канала. В случае получения кадра, адресованного неизвестному MAC, коммутатор осуществляет его трансляцию (flooding) на все доступные порты, за исключением порта-получателя. Как только адрес будет определён, последующая маршрутизация будет точечной. Коммутация происходит с минимальной задержкой благодаря применению технологии store-and-forward, при которой кадры буферизуются, проходят проверку контрольной суммы (CRC) и затем передаются на соответствующий порт.

Особенности режима PoE

Восемь портов RJ-45 в AN-SXG10P8A поддерживают технологию Power over Ethernet, что позволяет питать подключенные устройства — IP-камеры, точки доступа Wi-Fi, SIP-телефоны — по тому же кабелю, что и передача данных. Это значительно упрощает инфраструктуру, снижает затраты на разводку электропитания и ускоряет инсталляцию. Коммутатор автоматически определяет, поддерживает ли подключённое устройство стандарт PoE, и подаёт соответствующее напряжение — 48 или 54 В. При превышении допустимого энергопотребления включается механизм приоритетного отключения, при котором питание сохраняется только на критичных каналах. Защита от перегрузок и коротких замыканий встроена в каждый PoE-порт.

Режимы работы и функции управления

Коммутатор AN-SXG10P8A может функционировать в двух основных режимах: стандартном и расширенном.

• В стандартном режиме все порты работают в пределах типичного PoE-распределения и сетевой схемы класса C, без изоляции трафика между портами.
• В расширенном режиме активируется изоляция портов друг от друга, за исключением uplink-портов, что повышает безопасность передачи данных, особенно в публичных или незащищённых зонах. Такой режим удобен, например, при подключении множества IP-камер: они могут передавать данные только к основному регистратору, но не видеть друг друга.
• Дополнительно устройство оснащено функцией VLAN по портам (Port-based VLAN), поддерживает протоколы IGMP Snooping для оптимизации мультимедийных потоков, а также QoS для приоритезации критичного трафика (например, голоса и видео).
• Коммутатор не требует настройки, однако модели могут иметь базовую web-интерфейсную оболочку для управления, мониторинга PoE-питания и обновления встроенного ПО.

Типовые применения коммутатора AN-SXG10P8A

Благодаря своим возможностям, устройство используется в следующих областях:

• организация видеонаблюдения с питанием IP-камер по PoE;
• автоматизация зданий и систем управления (BMS, SCADA);
• инфраструктура "умного города", включая уличное освещение и трафик-контроль;
• промышленные предприятия и производственные линии;
• энергетический сектор, включая распределительные подстанции;
• транспорт и логистика — в диспетчерских, на вокзалах, терминалах;
• коммерческая недвижимость — торговые центры, бизнес-центры, отели;

• учебные и медицинские учреждения, требующие устойчивой передачи данных.

Таким образом, коммутатор AN-SXG10P8A представляет собой надёжное, производительное и гибкое сетевое устройство, предназначенное для эксплуатации в промышленных и уличных условиях. Его главными преимуществами являются наличие 8 PoE-портов, 2 SFP-интерфейсов, поддержка изоляции портов, работа при экстремальных температурах и защита уровня IP30. Простота установки, отсутствие необходимости в сложной конфигурации и универсальность делают его востребованным решением при создании распределённых сетей передачи данных, видеонаблюдения и систем автоматизации.
