Сетевой протокол Eltex LLDP — стабильная основа для построения современных коммуникационных систем
Технология LLDP (Link Layer Discovery Protocol), реализованная в оборудовании Eltex, представляет собой стандартизированный механизм обмена служебной информацией между сетевыми устройствами второго уровня модели OSI. Протокол применяется в коммутаторах, маршрутизаторах и других сетевых устройствах для формирования актуальных сведений о подключенных узлах, физических соединениях и параметрах сетевой инфраструктуры. Eltex LLDP обеспечивает автоматизированное обнаружение соседних устройств без использования сложных процедур ручного описания топологии, что повышает прозрачность работы Ethernet-сетей.
Технические характеристики
Основные параметры технологии Eltex LLDP определяются возможностями сетевых устройств и реализацией протокола IEEE 802.1AB. Ключевые технические характеристики включают:
- поддержка стандарта IEEE 802.1AB Link Layer Discovery Protocol для автоматического обмена информацией между сетевыми устройствами,
- работа на канальном уровне модели OSI без необходимости использования IP-адресации для обнаружения соседних узлов,
- передача LLDP-кадров через Ethernet-интерфейсы со скоростью 10/100/1000 Мбит/с и выше в зависимости от аппаратных возможностей оборудования,
- использование стандартного многоадресного MAC-адреса 01:80:C2:00:00:0E для обмена служебными сообщениями между устройствами,
- настройка интервала отправки LLDP-сообщений с возможностью выбора временного периода передачи, включая стандартное значение 30 секунд,
- хранение информации о соседних устройствах с учетом времени жизни записей, которое рассчитывается на основе значения TTL и интервала передачи кадров,
- поддержка идентификации устройства по системному имени, описанию, MAC-адресу, адресу управления и данным порта,
- обмен сведениями о физических интерфейсах, включая номер порта, описание подключения и состояние соединения,
- возможность передачи расширенных LLDP-MED параметров для работы с IP-телефонией, мультимедийными устройствами и сетевыми терминалами,
- поддержка удаленного просмотра таблицы обнаруженных соседей через интерфейс управления сетевого оборудования Eltex.
Протокол LLDP использует структуру TLV (Type-Length-Value), где каждый информационный блок содержит тип данных, длину поля и значение параметра. Такая организация обеспечивает гибкость передачи информации и позволяет расширять функциональность протокола без изменения основной архитектуры обмена.
Особенности конструкции и принцип работы

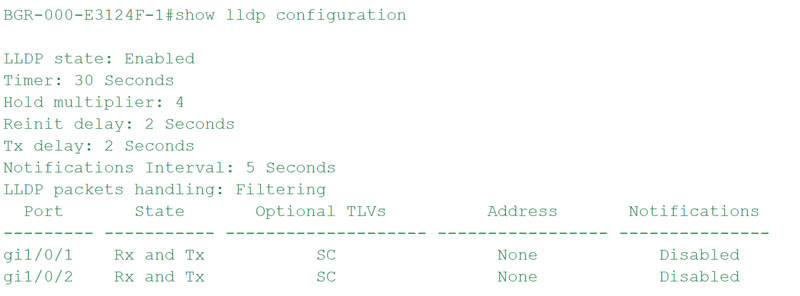

Работа Eltex LLDP реализуется программными средствами внутри сетевого оборудования, включая коммутаторы и маршрутизаторы производителя. Встроенный механизм управления протоколом контролирует состояние Ethernet-портов, формирует служебные кадры и обрабатывает сообщения, полученные от соседних устройств. Каждый активный интерфейс, поддерживающий LLDP, периодически отправляет информационные пакеты с описанием собственного оборудования. В составе передаваемого сообщения могут содержаться уникальный идентификатор устройства, название системы, описание порта, характеристики подключения и дополнительные параметры управления. При получении кадра соседнее устройство анализирует содержащиеся данные и заносит их в специальную информационную таблицу. Конструкция программного модуля LLDP включает несколько функциональных компонентов: механизм формирования кадров, обработчик входящих сообщений, базу данных обнаруженных устройств и систему управления параметрами протокола. Такая архитектура обеспечивает стабильный обмен информацией даже в распределенных сетях с большим количеством узлов. В оборудовании Eltex предусмотрена возможность гибкой настройки работы LLDP. Администратор может активировать или отключать протокол на отдельных интерфейсах, изменять параметры передачи сообщений и контролировать список обнаруженных соседей. Дополнительные расширения позволяют использовать LLDP для автоматического определения сетевых устройств с поддержкой голосовых и мультимедийных сервисов.
Области применения
Технология Eltex LLDP используется в различных сетевых инфраструктурах, где требуется автоматическое определение физических соединений и контроль структуры Ethernet-сетей:
- корпоративные локальные сети с большим количеством коммутаторов и рабочих станций,
- телекоммуникационные системы операторов связи для контроля сетевых узлов,
- центры обработки данных с распределенной архитектурой подключения оборудования,
- промышленные сети автоматизации с большим количеством Ethernet-устройств,
- системы IP-телефонии с применением LLDP-MED для передачи параметров терминалов,
- инфраструктуры видеонаблюдения и мультимедийных комплексов,
- сетевые комплексы предприятий с необходимостью постоянного мониторинга физических соединений.
Преимущества технологии Eltex LLDP
К основным преимуществам протокола относятся:
- автоматическое формирование информации о сетевой топологии,
- снижение количества ручных операций при эксплуатации инфраструктуры,
- повышение прозрачности взаимодействия между устройствами,
- совместимость с различными сетевыми решениями стандарта Ethernet,
- точное определение физических подключений между узлами,
- повышение удобства контроля распределенных сетей.
Таким образом, Eltex LLDP является важным инструментом управления современной Ethernet-инфраструктурой, обеспечивающим автоматизированный обмен информацией между сетевыми устройствами. Использование данного протокола повышает эффективность контроля топологии, упрощает эксплуатацию оборудования и способствует созданию прозрачных сетевых систем. Компания «Олниса» поставляет промышленное оборудование Eltex, включая сетевые устройства с поддержкой современных технологий передачи данных. В ассортименте компании представлены решения для построения надежных коммуникационных систем предприятий. «Олниса» является поставщиком оборудования для промышленных и корпоративных объектов, обеспечивая поставку качественной продукции ведущих производителей.
