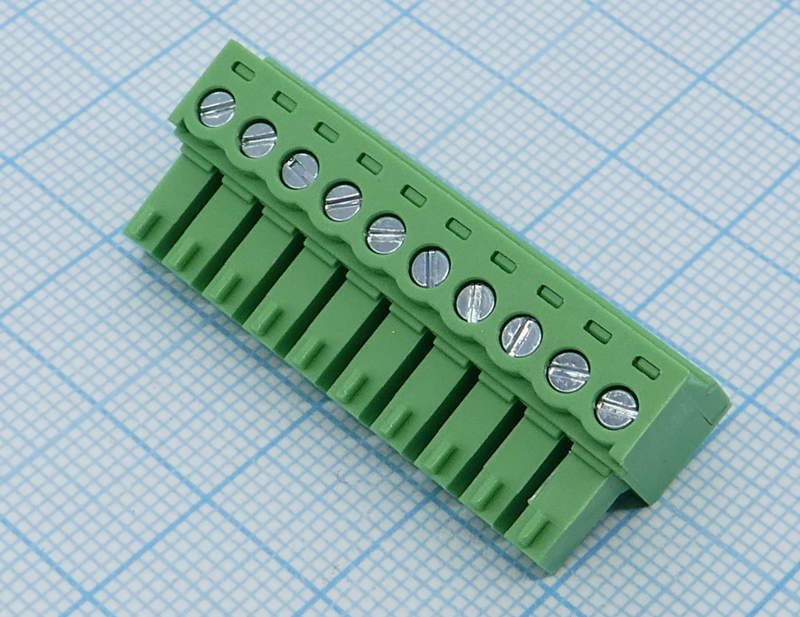

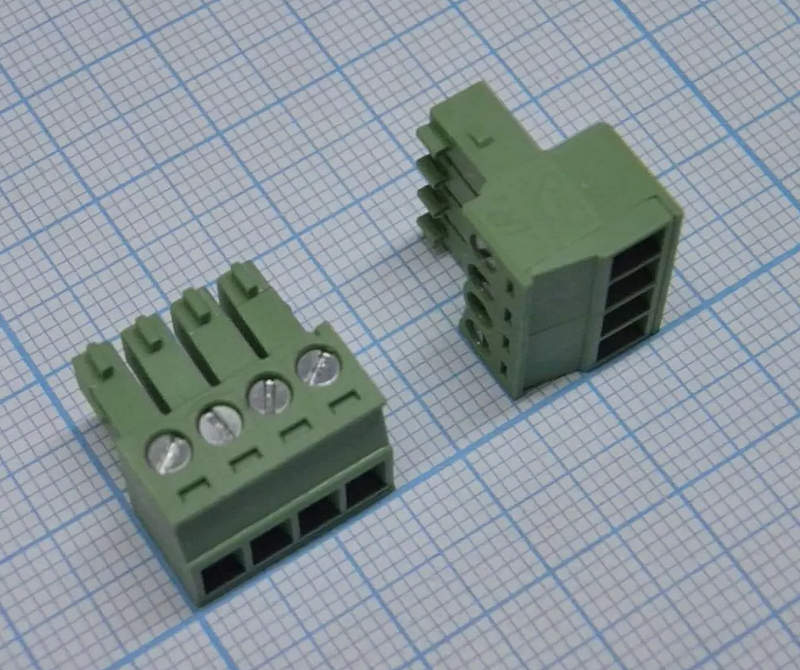

Разъемная клеммная колодка Degson 15EDGK: удобство подключения и компактная конструкция

Клеммная колодка Degson 15EDGK представляет собой элемент электротехнической инфраструктуры, предназначенный для организации надежного разъемного соединения проводников в системах управления, автоматизации и промышленного оборудования. Устройство относится к серии печатных клеммных соединителей Degson, которые применяются для передачи электрических сигналов и силовых цепей с сохранением стабильности контакта при длительной эксплуатации. Конструкция Degson 15EDGK ориентирована на обеспечение безопасного подключения проводов, удобство монтажа на печатных платах и устойчивость к воздействию рабочих факторов окружающей среды. Основной принцип работы клеммной колодки заключается в создании механического и электрического контакта между проводником и токопроводящей частью изделия. Соединение формируется через зажимной механизм, который фиксирует кабель с определенным усилием и обеспечивает минимальное переходное сопротивление. Благодаря этому Degson 15EDGK используется в различных электронных и электротехнических устройствах, где требуется компактное размещение соединительных элементов и стабильная передача электрического тока.

Технические характеристики

Основные параметры клеммной колодки Degson 15EDGK определяют возможности ее применения в промышленных электрических схемах. Устройство рассчитано на работу с различными типами проводников и обеспечивает надежное соединение при соблюдении эксплуатационных требований. Ключевыми техническими характеристиками Degson 15EDGK являются:

• номинальное напряжение эксплуатации до 300 В, что позволяет использовать изделие в цепях управления и низковольтных электрических системах,
• номинальный ток нагрузки до 15 А, обеспечивающий передачу электрической энергии для широкого спектра промышленных устройств,
• количество контактных позиций от 2 до 24 в зависимости от исполнения модели, что позволяет адаптировать соединительный элемент под различные схемы подключения,
• шаг расположения контактов 5,08 мм, обеспечивающий стандартное размещение выводов на печатной плате,
• диапазон сечения подключаемых проводников приблизительно от 0,14 до 2,5 мм2, позволяющий использовать различные типы кабелей,
• рабочий температурный диапазон от -40 до +105 C, обеспечивающий эксплуатацию при изменении климатических условий,
• материал корпуса из термостойкого изоляционного пластика, сохраняющего механическую прочность при нагреве,
• контактные элементы из медного сплава с защитным покрытием, снижающим риск окисления и ухудшения проводимости,
• тип подключения с винтовым зажимом, обеспечивающим надежную фиксацию проводников,
• класс горючести изоляционного материала соответствует требованиям UL94 V-0, повышающим уровень пожарной безопасности конструкции.

Принцип функционирования Degson 15EDGK основан на передаче электрического сигнала или мощности через металлический контактный элемент, установленный внутри изоляционного корпуса. При затягивании винтового механизма проводник надежно фиксируется между контактными поверхностями, после чего электрический ток проходит через соединительный узел с минимальными потерями.

Особенности конструкции устройства

Конструкция Degson 15EDGK разработана с учетом требований промышленной электротехники и включает несколько функциональных элементов, объединенных в компактный соединительный модуль. Корпус изделия выполняется из прочного диэлектрического материала, который обеспечивает электрическую изоляцию между соседними контактами и защищает внутренние компоненты от механических воздействий. Геометрия корпуса предусматривает удобное расположение выводов для установки на печатные платы и позволяет создавать многопозиционные соединительные блоки путем объединения отдельных элементов. Внутренняя контактная система изготовлена из токопроводящего металлического сплава, обладающего высокой электрической проводимостью и устойчивостью к длительным нагрузкам. Винтовой механизм фиксации обеспечивает регулируемое давление на проводник, благодаря чему сохраняется стабильность контакта даже при вибрационных воздействиях и температурных изменениях. Конструкция клеммной колодки Degson 15EDGK предусматривает возможность быстрого подключения и отключения проводов без демонтажа всей электрической схемы. Особое значение имеет точность изготовления контактных элементов, поскольку она напрямую влияет на величину переходного сопротивления и надежность электрического соединения. Изоляционный корпус дополнительно выполняет функцию защиты от случайного соприкосновения токоведущих частей, снижая вероятность короткого замыкания и повышая безопасность эксплуатации оборудования.

Области применения

Degson 15EDGK применяется в различных направлениях промышленной и электронной техники, где требуется надежная организация электрических соединений. Благодаря сочетанию компактности, механической прочности и стабильных электрических характеристик изделие используется в составе оборудования различного назначения. Основными областями применения являются:

• промышленные контроллеры и системы автоматизации, где требуется подключение цепей управления и передачи сигналов,
• электрические шкафы управления и распределительные устройства,
• печатные платы промышленной электроники,
• оборудование измерения и контроля технологических параметров,
• системы питания электронных модулей и вспомогательных устройств,
• автоматизированные производственные комплексы,
• устройства управления электроприводами и исполнительными механизмами.

Таким образом, клеммная колодка Degson 15EDGK является эффективным решением для организации электрических соединений в промышленной электронике и автоматизированных системах. Продуманная конструкция, стабильные электрические параметры и качественные материалы обеспечивают долговременную эксплуатацию устройства в составе различных технических комплексов. Компания «Олниса» предлагает поставку промышленного оборудования и электротехнических компонентов, включая Degson 15EDGK, для предприятий различных отраслей. Продукция компании формирует надежную основу для создания современных систем управления и электрических соединений. «Олниса» осуществляет поставку оборудования с соблюдением требований к качеству и надежности поставляемых промышленных решений.
