Реле напряжения DigiTOP 3F63A: надежный контроль трехфазной электросети

Реле напряжения DigiTOP 3F63A относится к трехфазным защитным устройствам, предназначенным для автоматического отключения нагрузки при недопустимом изменении параметров сети. Аппарат применяется в системах 380/400 В и контролирует состояние каждой фазы, предотвращая продолжительную работу оборудования при перенапряжении, глубокой просадке, обрыве или выраженном перекосе фаз. Такое реле используется для защиты электродвигателей, насосов, компрессоров, холодильных установок и промышленной автоматики.

Технические характеристики

Основные параметры DigiTOP 3F63A определяют электрические пределы его применения и возможности настройки защиты. К характеристикам относятся:

• номинальная трехфазная сеть — 380/400 В с рабочим фазным напряжением около 220–230 В,
• максимальный ток нагрузки — 63 А на фазу при соблюдении допустимого режима коммутации,
• нижний порог отключения — ориентировочно 120–210 В с пользовательской регулировкой,
• верхний порог отключения — ориентировочно 230–280 В с возможностью задания требуемого значения,
• задержка повторного включения — приблизительно от 5 до 600 с,
• время реакции при аварийном отклонении — от долей секунды до нескольких секунд в зависимости от величины превышения порога,
• контролируемое число фаз — 3,
• частота питающей сети — 50 Гц,
• монтаж — на стандартную DIN-рейку шириной 35 мм,
• индикация — цифровая, с отображением текущего напряжения и состояния контролируемых линий,
• принцип контроля — непрерывное измерение фазных напряжений с электронным сравнением с заданными пределами.

Принципы и режимы работы

Работа устройства основана на циклическом измерении напряжения каждой фазы электронным узлом. Полученные значения обрабатываются микроконтроллером и сравниваются с установленными границами. При выходе параметра за допустимый диапазон формируется команда на отключение нагрузки. Основные рабочие состояния следующие:

• нормальный режим — все три фазных напряжения находятся внутри заданного диапазона, нагрузка подключена,
• режим повышенного напряжения — при превышении верхней границы происходит аварийное отключение,
• режим пониженного напряжения — при падении ниже установленного минимума питание прекращается,
• контроль обрыва фазы — исчезновение одной из фаз рассматривается как аварийное состояние,
• контроль перекоса — значительное расхождение напряжений между фазами приводит к защитной реакции,
• задержка повторного пуска — после нормализации сети включение происходит через установленный интервал,
• режим отображения — индикатор показывает текущие значения и состояние сети.

Особенности конструкции

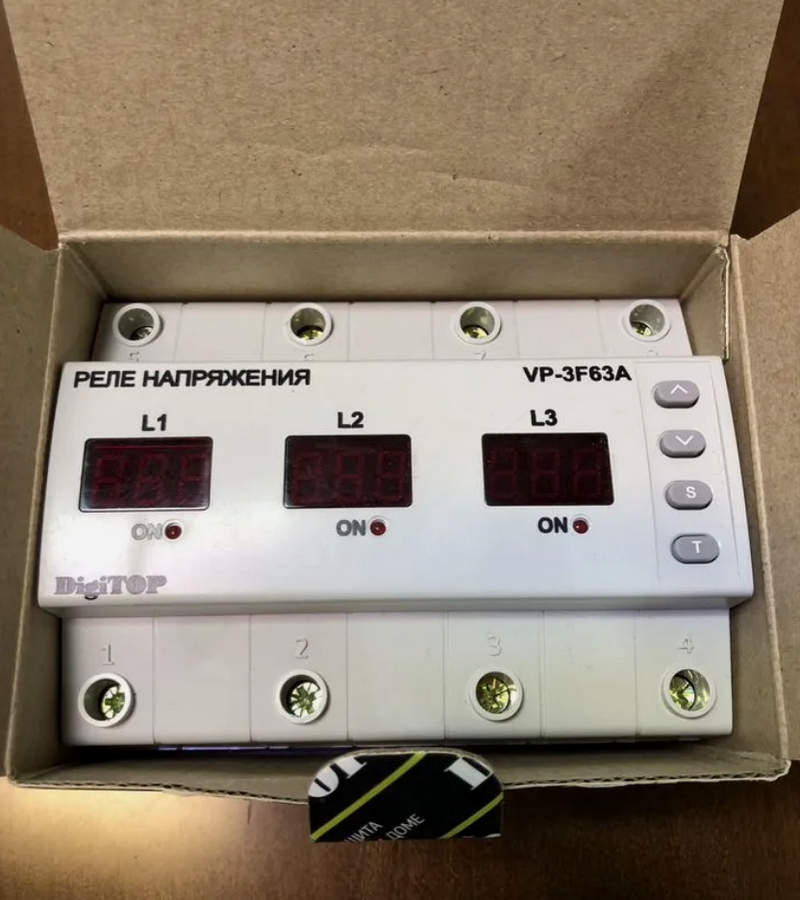

DigiTOP 3F63A выполнено в модульном корпусе для установки в распределительном щите. Внутри размещены измерительные цепи, микроконтроллерный блок, источник питания электронной части, силовые коммутационные элементы и клеммные соединения. Лицевая панель содержит цифровой индикатор и органы настройки, через которые задаются верхний и нижний пределы напряжения, а также задержка повторного включения. Электронная схема одновременно анализирует 3 фазы и принимает решение без участия оператора. DIN-крепление обеспечивает размещение реле рядом с автоматическими выключателями, контакторами и другими модульными аппаратами. Корпус из электроизоляционного материала отделяет токоведущие элементы от внешней среды. При длительной работе необходимо соблюдать допустимую токовую нагрузку и температурный режим внутри щита.

Защитные функции

Назначение реле не ограничивается отключением при одном фиксированном значении. Электронное управление реализует комплексный алгоритм защиты трехфазной сети. Основные функции следующие:

• отключение при превышении верхнего установленного порога,
• отключение при падении напряжения ниже минимально допустимого значения,
• контроль всех трех фаз одним устройством,
• предотвращение немедленного повторного включения за счет регулируемой выдержки времени,
• визуальный контроль напряжения по цифровому индикатору,
• автоматическое восстановление питания после нормализации параметров сети и завершения задержки,
• снижение риска повреждения обмоток электродвигателей при неполнофазном режиме,
• ограничение последствий нестабильного электроснабжения для чувствительной электронной нагрузки.

Области применения

Реле DigiTOP 3F63A востребовано там, где трехфазное оборудование должно работать только при допустимых параметрах питающей сети. Типичные области эксплуатации следующие:

• распределительные щиты производственных помещений,
• системы питания трехфазных электродвигателей,
• насосные и компрессорные установки,
• холодильное и вентиляционное оборудование,
• автоматизированные технологические линии,
• электрические котлы и нагревательные установки,
• инженерные системы коммерческих зданий,
• защита групповой трехфазной нагрузки в локальных сетях.

Таким образом, реле напряжения DigiTOP 3F63A представляет собой трехфазное электронное устройство защиты, рассчитанное на контроль сетей 380/400 В и коммутацию нагрузки до 63 А на фазу. Возможность задания верхнего и нижнего порогов, регулировка времени повторного включения, контроль обрыва и перекоса фаз делают его эффективным элементом защиты промышленного и инженерного электрооборудования. Компания «Олниса» осуществляет поставку реле напряжения DigiTOP 3F63A и другого промышленного электротехнического оборудования. Поставка продукции через «Олниса» позволяет комплектовать объекты необходимыми аппаратами промышленной автоматики и защиты.
