Насос Grundfos SQ 105 — высокоэффективное оборудование для надежного водоснабжения и скважинных систем

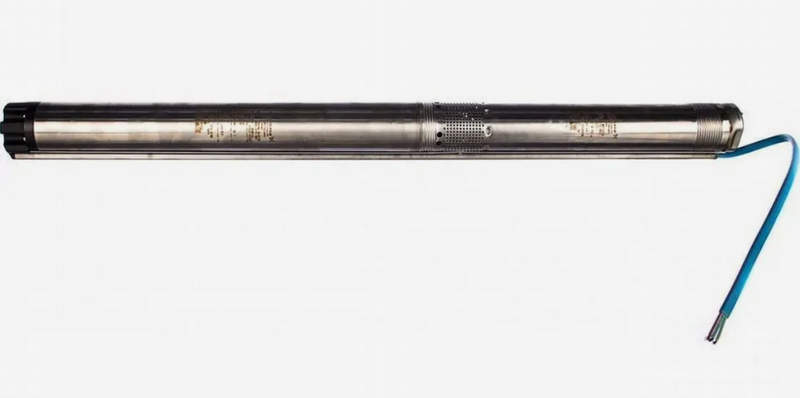

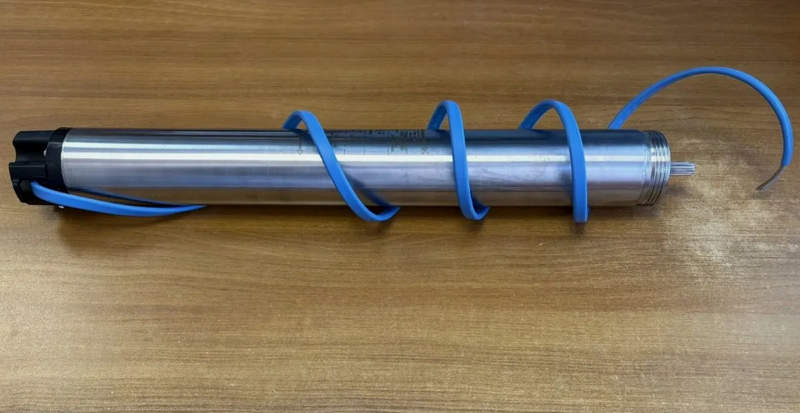

Погружной насос Grundfos SQ 105 относится к компактным многоступенчатым агрегатам для подъема чистой подземной воды из скважин малого диаметра. Конструкция объединяет гидравлическую часть, электродвигатель с постоянными магнитами, встроенную электронную защиту и систему плавного пуска. Диаметр корпуса около 74 мм позволяет размещать агрегат в трехдюймовых скважинах, а продольная компоновка способствует охлаждению двигателя потоком воды.
Технические характеристики
Основные параметры определяют производительность и допустимые условия работы. Для типового исполнения Grundfos SQ 3-105 характерны следующие значения:
- номинальная подача около 3,0 м3/ч,
- рабочий напор порядка 105 м водяного столба,
- максимальная подача около 4,0–4,4 м3/ч,
- диаметр корпуса приблизительно 74 мм,
- минимальный внутренний диаметр скважины около 76 мм,
- питание от однофазной сети 200–240 В, 50/60 Гц,
- потребляемая мощность порядка 1,6–1,9 кВт,
- частота вращения двигателя может достигать примерно 10 700 мин−1,
- напорный патрубок обычно имеет резьбу Rp 1 1/4,
- максимальная температура воды составляет около +35 C,
- допустимое содержание песка ориентировочно до 50 г/м3,
- допускается вертикальный монтаж, а при обеспечении охлаждения возможна горизонтальная установка,
- число пусков может достигать примерно 100 в час благодаря плавному разгону двигателя.
Принципы и режимы работы
Гидравлическая схема основана на последовательном повышении давления в нескольких центробежных ступенях. Рабочее колесо передает жидкости механическую энергию, после чего направляющий аппарат преобразует скорость потока в давление. Суммарный напор формируется всеми ступенями последовательно. Электроника двигателя управляет пуском и контролирует параметры. Основные рабочие и защитные режимы следующие:
- нормальный режим — непрерывная подача воды в пределах рабочей характеристики,
- плавный пуск — разгон электродвигателя примерно за 2–3 с без резкого броска тока,
- защита от сухого хода — остановка при снижении нагрузки из-за недостатка воды,
- защита от перегрева — отключение при опасном повышении температуры,
- защита от перегрузки — прекращение работы при чрезмерном механическом сопротивлении,
- защита от повышенного и пониженного напряжения — отключение при выходе питания за допустимые пределы,
- автоматический повторный пуск — восстановление работы после исчезновения части аварийных условий,
- работа при переменном водоразборе — изменение рабочей точки по гидравлической характеристике насоса.
Особенности конструкции
Корпус Grundfos SQ 105 выполнен в вытянутой цилиндрической форме для размещения в узких скважинах. Гидравлическая часть представляет пакет рабочих колес и направляющих аппаратов. Многоступенчатая схема позволяет получать высокий напор без увеличения наружного диаметра. Плавающая компоновка отдельных ступеней снижает влияние небольшого количества абразивных частиц. Наружные элементы выполняются из коррозионностойкой стали. В нижней части расположен погружной электродвигатель с постоянными магнитами. Высокая частота вращения уменьшает размеры гидравлических ступеней и обеспечивает требуемый напор. Электронный модуль встроен в агрегат и не требует отдельного пускового конденсатора. Плавное увеличение частоты вращения снижает нагрузки на вал и трубопровод. Обратный клапан препятствует быстрому сливу воды в скважину после остановки. Герметизированные электрические узлы рассчитаны на длительную эксплуатацию в погруженном состоянии.
Области применения
Насос используется там, где требуется подъем относительно чистой воды с большой глубины при устойчивом расходе. Наиболее характерные области применения следующие:
- индивидуальное водоснабжение домов из глубоких скважин,
- подача воды в накопительные и напорные резервуары,
- водоснабжение небольших хозяйственных и производственных объектов,
- орошение садовых участков и тепличных хозяйств,
- наполнение емкостей и технологических баков,
- перекачивание подземной воды при допустимом содержании примесей,
- работа в системах с гидроаккумулятором, реле давления и обратной арматурой.
Таким образом, Grundfos SQ 105 представляет собой высоконапорный погружной насос, сочетающий многоступенчатую гидравлическую схему, компактный высокооборотный двигатель и встроенные защитные функции. Он ориентирован на скважинное водоснабжение, где требуются значительный напор, умеренный расход и малый диаметр оборудования. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos. В поставки могут входить насосы серии SQ и другие промышленные изделия производителя. «Олниса» поставляет оборудование заказчикам по России с необходимой товарной документацией.
