Реле DigiTOP VP 63A — точное управление и защита электрических систем
DigiTOP VP 63A представляет собой специализированное устройство защиты электрического оборудования от аварийных изменений параметров однофазной сети. Прибор предназначен для постоянного контроля входного напряжения и автоматического отключения подключённой нагрузки при выходе значения за установленные пользователем пределы. Основой работы устройства является электронная система измерения с микроконтроллерным управлением, которая обеспечивает обработку текущих параметров сети, фиксацию опасных отклонений и управление силовым коммутационным элементом.
Технические характеристики
Основные параметры DigiTOP VP 63A определяют возможности эксплуатации прибора в сетях переменного тока с высокой нагрузкой. Устройство контролирует напряжение в широком диапазоне и обеспечивает быстрое отключение потребителей при возникновении критических условий. Основные технические характеристики следующие:
- Номинальный ток нагрузки составляет 63 А,
- Максимальный кратковременный ток нагрузки достигает 80 А,
- Диапазон измеряемого напряжения находится в пределах от 50 до 400 В,
- Максимальная мощность подключаемой нагрузки составляет около 13,9 кВт,
- Рабочая частота электрической сети находится в диапазоне 45–65 Гц,
- Максимальное сечение подключаемого проводника составляет 16 мм2,
- Время отключения при превышении верхнего порога напряжения составляет до 0,02 секунды,
- Время отключения при снижении напряжения до диапазона 120–170 В составляет около 1 секунды,
- При снижении напряжения ниже 120 В отключение выполняется приблизительно за 0,02 секунды,
- Время задержки повторного включения нагрузки регулируется от 5 до 600 секунд,
- Степень защиты корпуса соответствует IP20,
- Потребляемая мощность устройства составляет около 4 Вт,
- Количество модулей для размещения на DIN-рейке зависит от исполнения и составляет компактный монтажный формат.
Принцип действия DigiTOP VP 63A основан на непрерывном измерении напряжения электрической сети. Электронный блок анализирует полученные значения, сравнивает их с установленными параметрами и при выявлении опасного отклонения подаёт сигнал на отключение нагрузки. После восстановления нормального режима питание может быть восстановлено автоматически с учётом заданной временной задержки, что позволяет снизить влияние кратковременных колебаний сети.
Особенности конструкции устройства

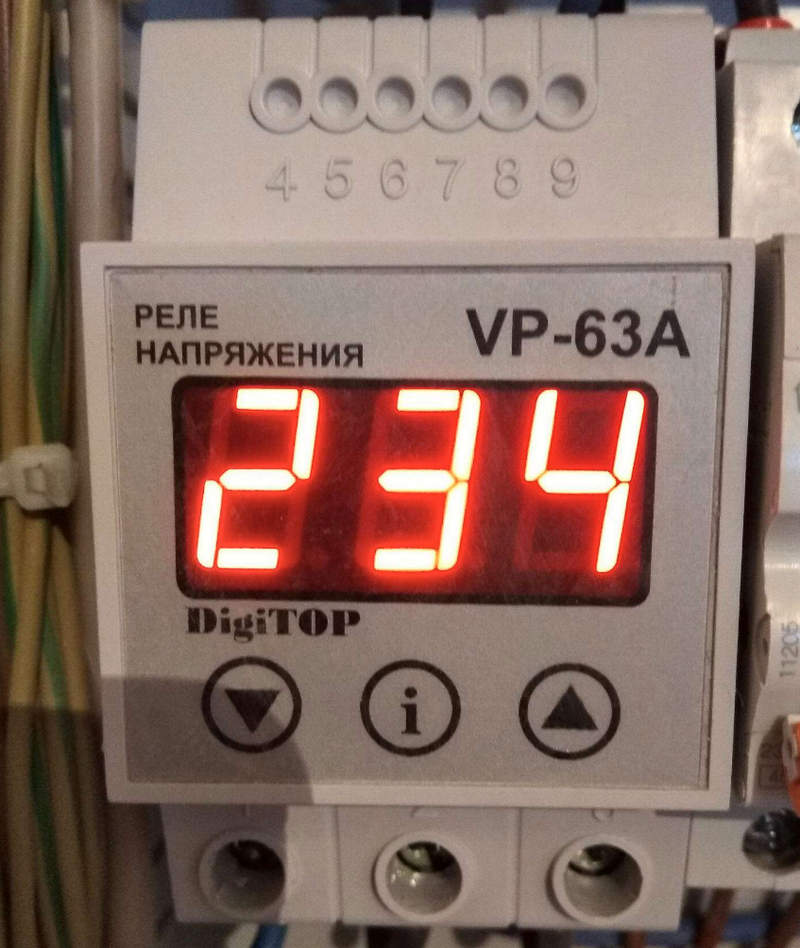

Конструктивное исполнение DigiTOP VP 63A включает электронный измерительный модуль, управляющую плату с микроконтроллером, систему отображения параметров и коммутационный элемент для отключения нагрузки. Лицевая панель устройства оснащена цифровой индикацией, позволяющей контролировать текущее значение напряжения и параметры работы прибора. Корпус выполнен в модульном формате, благодаря чему оборудование удобно размещается внутри стандартных распределительных шкафов. Важной особенностью конструкции является наличие программируемых параметров защиты. Пользователь может устанавливать значения верхнего и нижнего порогов отключения, а также выбирать необходимое время задержки повторного подключения. Такой принцип работы позволяет адаптировать DigiTOP VP 63A под различные условия эксплуатации и особенности подключаемых электрических систем. Коммутационная часть рассчитана на работу с нагрузкой до 63 А в номинальном режиме и выдерживает кратковременные токовые воздействия до 80 А. Электронная схема обеспечивает высокую скорость реакции при возникновении критического повышения или снижения напряжения. Благодаря цифровой обработке сигналов устройство контролирует параметры сети с высокой стабильностью и обеспечивает автоматическое управление подключённым оборудованием.
Области применения
DigiTOP VP 63A применяется в электрических системах, где требуется автоматический контроль качества питающего напряжения и защита подключённых потребителей. Основные направления использования устройства следующие:
- Защита промышленного электрооборудования от аварийных перепадов напряжения,
- Использование в системах питания станков и технологических установок,
- Защита насосного оборудования, компрессоров и приводных механизмов,
- Применение в коммерческих зданиях с большим количеством электрических потребителей,
- Контроль напряжения в сетях частных объектов с чувствительной техникой.
Таким образом, DigiTOP VP 63A является эффективным устройством защиты электрических сетей, сочетающим цифровой контроль параметров, программируемые настройки и высокую скорость реагирования на аварийные ситуации. Благодаря продуманной конструкции и широкому диапазону рабочих характеристик реле применяется для повышения надёжности электроснабжения различных объектов. Компания «Олниса» предлагает поставку оборудования DigiTOP VP 63A для промышленных и коммерческих систем электроснабжения. В ассортименте компании представлены современные электротехнические устройства для создания надёжной инфраструктуры управления и защиты.
