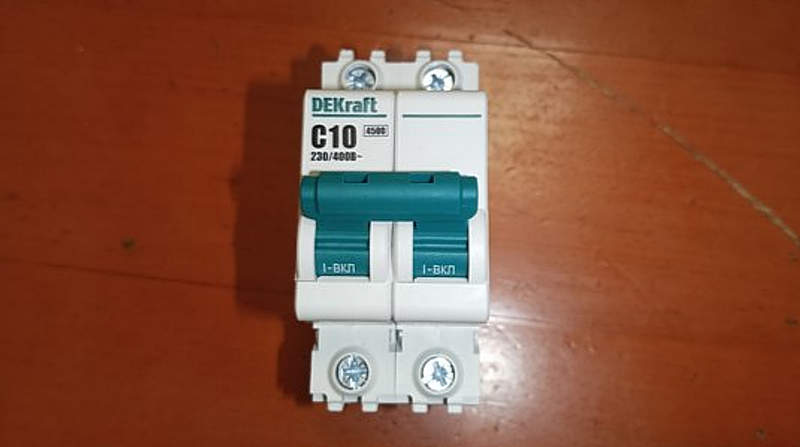

Автоматический выключатель DEKraft C10: технические особенности и преимущества модели
Dekraft C10 представляет собой компактное коммутационное устройство модульного типа, предназначенное для защиты электрических цепей от перегрузок и токов короткого замыкания. Аппарат относится к категории защитной низковольтной аппаратуры и применяется в распределительных системах, где требуется стабильное управление электрическими нагрузками и быстрое отключение аварийных участков. Принцип работы автоматического выключателя основан на взаимодействии теплового и электромагнитного механизмов расцепления, которые обеспечивают отключение цепи при превышении допустимых значений тока.
Технические характеристики
Основные параметры автоматического выключателя Dekraft C10 определяют его функциональные возможности, режимы эксплуатации и область применения. Ключевые характеристики устройства следующие:
- Номинальный ток автоматического выключателя составляет 10 А,
- характеристика срабатывания расцепителя соответствует типу C с диапазоном электромагнитного отключения от 5 до 10 значений номинального тока,
- рабочее напряжение переменного тока составляет до 230/400 В,
- частота электрической сети поддерживается на уровне 50 Гц,
- количество полюсов устройства соответствует однополюсному исполнению,
- номинальная отключающая способность достигает 4,5 кА,
- класс ограничения энергии короткого замыкания обеспечивает снижение воздействия аварийных токов на защищаемую сеть,
- монтаж выполняется на стандартную DIN-рейку шириной 35 мм,
- степень защиты корпуса соответствует требованиям для оборудования, устанавливаемого внутри распределительных шкафов,
- рабочий диапазон температуры эксплуатации составляет приблизительно от -25 C до +60 C,
- электрическая износостойкость устройства рассчитана на многократные циклы включения и отключения,
- механический ресурс обеспечивает длительную эксплуатацию при регулярной коммутации нагрузки.
Режимы и принципы работы
Принцип действия Dekraft C10 основан на последовательном контроле параметров проходящего электрического тока. При возникновении длительной перегрузки нагрев биметаллического элемента вызывает срабатывание теплового расцепителя с выдержкой времени. При резком увеличении тока, характерном для короткого замыкания, активируется электромагнитный расцепитель, который обеспечивает быстрое размыкание контактов. Такой комбинированный механизм позволяет одновременно защищать проводники от перегрева и предотвращать повреждение оборудования при аварийных режимах. К основным рабочим режимам автоматического выключателя Dekraft C10 относятся:
- нормальный режим эксплуатации с прохождением тока нагрузки до 10 А без срабатывания защитных элементов,
- режим длительной перегрузки с постепенным нагревом теплового расцепителя,
- режим короткого замыкания с мгновенным воздействием электромагнитного механизма,
- режим ручного включения и отключения электрической цепи,
- режим повторного включения после устранения причины аварийного отключения.
Особенности конструкции устройства

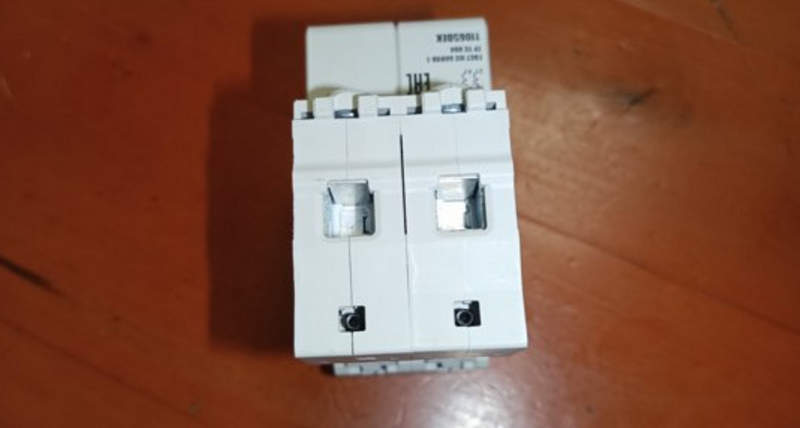

Конструкция автоматического выключателя Dekraft C10 включает несколько функциональных узлов, объединенных в компактном корпусе из электроизоляционного материала. Внутри корпуса расположены неподвижные и подвижные контактные элементы, механизм свободного расцепления, тепловой и электромагнитный расцепители, а также дугогасительная камера. При коммутации электрической цепи контакты обеспечивают прохождение рабочего тока с минимальными потерями, а при аварийном отключении система дугогашения снижает воздействие электрической дуги на внутренние элементы аппарата. Одной из важных особенностей конструкции является независимость механизма отключения от положения управляющего рычага. При возникновении аварийного режима автоматический выключатель Dekraft C10 размыкает контакты даже при попытке удержания устройства во включенном состоянии. Такой принцип повышает безопасность эксплуатации и предотвращает повторную подачу напряжения на поврежденную линию. Корпус аппарата выполнен с учетом требований к модульному монтажу, благодаря чему устройство занимает стандартное место в электрическом щите. Передняя часть оснащена рычагом управления для визуального контроля состояния выключателя. Конструктивные элементы обеспечивают надежное крепление проводников и стабильную работу контактной группы при длительных нагрузках. Автоматические выключатели данного типа обычно включают главную контактную систему, дугогасительный механизм и расцепляющие устройства, отвечающие за защитное отключение цепи.
Преимущества устройства
Ключевыми преимуществами автоматического выключателя Dekraft C10 являются:
- надёжность работы при различных режимах нагрузки,
- стабильная защита электрических цепей,
- долговечность конструктивных элементов,
- компактность исполнения для рационального размещения,
- удобство эксплуатации в составе распределительных систем,
- безопасность при возникновении аварийных процессов.
Области применения
Dekraft C10 используется в различных системах распределения электроэнергии, где требуется защита отдельных электрических линий. Основные направления применения следующие:
- защита осветительных групп в промышленных и коммерческих зданиях,
- защита розеточных линий с постоянной эксплуатационной нагрузкой,
- использование в распределительных щитах жилых и производственных объектов,
- защита цепей управления электрическим оборудованием,
- применение в системах автоматизации с низким уровнем потребляемого тока,
- коммутация вспомогательных электрических цепей,
- использование в составе модульных комплектных устройств распределения энергии.
Таким образом, Dekraft C10 является современным элементом низковольтной защитной аппаратуры, обеспечивающим эффективное отключение электрических цепей при перегрузках и коротких замыканиях. Сочетание номинального тока 10 А, характеристики отключения C, компактной конструкции и надежного механизма защиты делает устройство востребованным решением для различных систем электроснабжения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая автоматические выключатели Dekraft C10 и другие компоненты электротехнических систем. В каталоге компании представлены надежные изделия для организации современных решений электроснабжения. «Олниса» обеспечивает поставку оборудования от проверенных производителей для предприятий и объектов различного назначения.
