Сервоусилитель L7NHA008U для точного позиционирования промышленного оборудования и стабильной динамики приводов

Современные системы автоматизации требуют высокой точности позиционирования, надежности при управлении движением и гибкости в интеграции. Сервоусилитель L7NHA008U относится к числу решений, которые соответствуют этим требованиям, предоставляя пользователю широкие функциональные возможности и стабильную работу в самых разных условиях. Благодаря сочетанию компактности, интеллектуальных функций и поддержки различных типов команд, данный сервоусилитель широко используется в системах автоматизированного управления, включая упаковочные линии, станки с числовым программным управлением, роботы и другое оборудование.

Основные характеристики L7NHA008U

Вот основные технические характеристики модели L7NHA008U:

• Входное напряжение: 100-240 В переменного тока, 50/60 Гц;
• Тип выхода: аналоговый/цифровой (зависит от конкретной модели);
• Максимальный выходной ток: до 8 А (или указанный в спецификациях);
• Выходное напряжение: согласно типу устройства (например, 24 В постоянного тока);
• Диапазон рабочих температур: Обычно от -10C до +50C (зависит от модели);
• Защита: Защита от короткого замыкания, перегрева, перенапряжения;
• Размеры (Длина x Ширина x Высота): Компактные размеры для удобства монтажа;
• Класс защиты: Обычно IP20/IP65 в зависимости от исполнения;
• Класс энергоэффективности: Высокий КПД (обычно 85-95%).

Конструктивные особенности и схемные решения

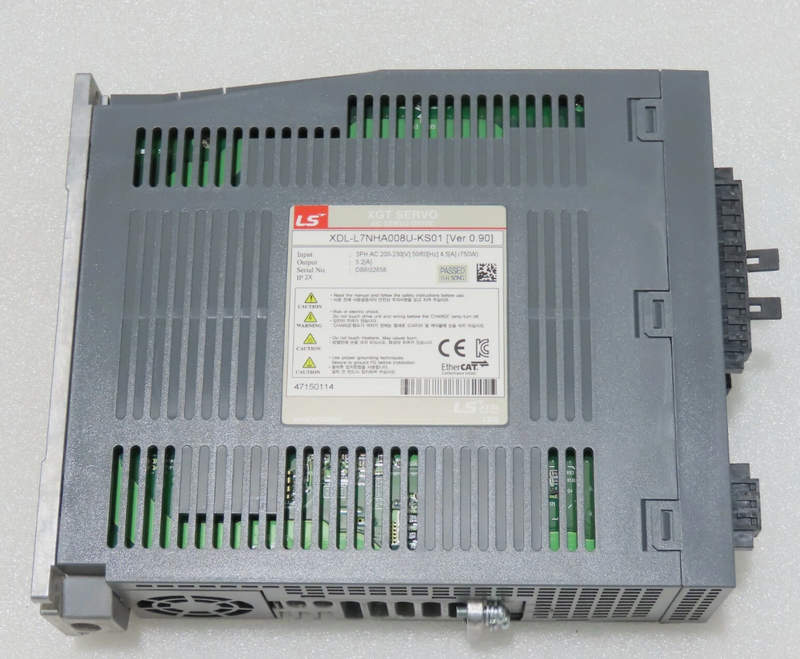

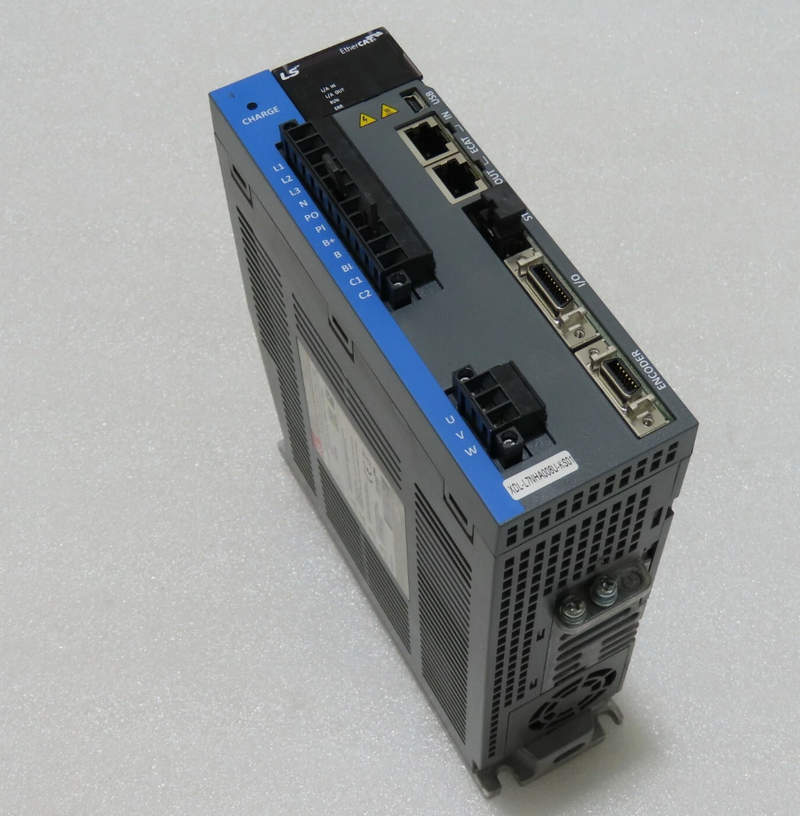

L7NHA008U выполнен в прочном металлическом корпусе с естественным охлаждением. Компактные габариты способствуют экономии пространства в шкафу управления; винтовые клеммы обеспечивают надежный монтаж. На передней панели расположен LED-дисплей с индикацией состояния и кодами ошибок. Электрическая схема устройства включает схемы защиты от перенапряжений, перегрузки, короткого замыкания, перегрева и потери фаз. Предусмотрена гальваническая развязка силовой части и схем управления, что повышает безопасность эксплуатации. Встроенная EEPROM-память сохраняет параметры даже при полном отключении питания. Аппаратно реализована функция STO (Safe Torque Off) для повышения уровня безопасности.

Принципы работы сервоусилителя

Сервоусилитель L7NHA008U выполняет преобразование сигнала управления от ПЛК или контроллера ЧПУ в точные сигналы тока, напряжения и частоты, подаваемые на обмотки сервомотора. Работа основана на принципе ШИМ-модуляции с использованием IGBT-транзисторов, что позволяет достигать высокой частоты переключений и плавности вращения. Замкнутый контур обратной связи по положению, скорости и току обеспечивает быстрый отклик на команду и компенсацию внешних возмущений. Энкодер передает точную информацию о текущем положении ротора, что позволяет сервоусилителю мгновенно корректировать токовую команду, обеспечивая точное удержание или перемещение с заданной скоростью и ускорением.

Режимы управления и функциональные возможности

L7NHA008U поддерживает несколько режимов работы, что делает его универсальным решением для различных типов задач. В режиме управления по положению устройство принимает импульсные сигналы (Step/Dir или CW/CCW) от внешнего контроллера, интерпретируя их как команды на перемещение с определенным числом шагов. В режиме скорости сервоусилитель управляет вращением вала с заданной частотой, заданной через аналоговый вход или цифровую шину. В режиме управления моментом осуществляется поддержание постоянного крутящего момента, что полезно, например, при натяжении ленты или управлении прессующими механизмами. Режимы могут переключаться как вручную, так и программно; при этом переход происходит без потери данных и остановки двигателя.

Дополнительно сервоусилитель поддерживает автотюнинг — функцию автоматической настройки параметров ПИД-регуляторов с учетом инерционных характеристик нагрузки. Встроенная функция торможения позволяет при необходимости осуществлять быстрое аварийное торможение двигателя. Реализована также функция плавного старта и остановки, обеспечивающая защиту механики от рывков и резких нагрузок. Предусмотрены входы цифровой логики (старт, стоп, сброс аварии, выбор режима) и аналоговые входы для задания скорости или момента.

Сферы применения сервоусилителя L7NHA008U

Сервоусилитель данного типа применяется в самых разных отраслях, где требуется точное и динамичное управление. Он эффективен в текстильной промышленности — для управления подающими и намоточными механизмами; в деревообрабатывающем и металлообрабатывающем оборудовании — для подачи инструмента и позиционирования рабочих головок; в упаковочных линиях — для синхронной подачи ленты и формовки упаковки; в робототехнических системах — для управления сочленениями и манипуляторами; в лабораторных установках — для имитации нагрузок или управления тестовыми стендами.

Таким образом, сервоусилитель L7NHA008U представляет собой технологичное, компактное и гибкое решение для управления сервомеханикой в широком спектре промышленных приложений. Его возможности по точному контролю положения, скорости и момента позволяют внедрять современные подходы к автоматизации, обеспечивая стабильность, безопасность и высокую производительность оборудования.
