Промышленный сервоусилитель Jetter JM-610-480-SB1 для автоматизированных линий и станков

Сервоусилители серии JM-610, к которым относится модель JM-610-480-SB1, представляют собой высокопроизводительные устройства, предназначенные для управления синхронными и асинхронными сервомоторами в системах автоматизации различного уровня сложности. Эта серия входит в линейку оборудования компании Jetter, хорошо известной своими технологичными решениями для машиностроения, робототехники и прецизионных приводов.

Технические характеристики

Сервоусилитель JM-610-480-SB1 построен с учётом требований к высокой точности позиционирования, динамике и энергоэффективности. Среди ключевых параметров данной модели:

• Номинальное входное напряжение питания — 3-фазное, 480 В AC ±10 %, частота 50/60 Гц;
• Диапазон допустимых входных напряжений — от 432 до 528 В AC, что обеспечивает устойчивую работу в условиях нестабильного электроснабжения;
• Номинальный ток — в пределах 10–15 А (в зависимости от конкретного режима нагрузки и характеристик подключенного мотора);
• Максимальный выходной ток — до 30 А в пиковом режиме (на короткое время, при пуске или резком ускорении);

• Поддержка энкодеров — абсолютные и инкрементальные, с интерфейсами EnDat, SSI, TTL, SinCos и Hiperface;
• Встроенные интерфейсы связи — CANopen, EtherCAT, RS232;
• Управление положением, скоростью и моментом — цифровое, с разрешением до 16 бит, обеспечивающее высокоточное регулирование;
• Встроенный тормозной транзистор — для работы с внешними тормозными резисторами при динамических нагрузках;
• Режим рекуперации — с возможностью возврата избыточной энергии обратно в сеть или в шину постоянного тока;
• Температурный диапазон эксплуатации — от 0 до +50 C без понижения характеристик;
• Класс защиты — IP20, что предполагает установку внутри шкафов управления.

Эти параметры делают сервоусилитель универсальным решением для применения в высокоточных системах управления, где требуется быстрая реакция и стабильная передача крутящего момента.

Принципы работы

Сервоусилитель JM-610-480-SB1 функционирует как модуль управления, обеспечивающий точную подачу электроэнергии на обмотки двигателя в зависимости от управляющих сигналов и обратной связи. Основу его работы составляет цифровой сигнальный процессор, который постоянно анализирует заданные параметры (положение, скорость, момент) и текущее состояние привода. Алгоритм управления включает три основных контура:

• Контур позиционирования, который сравнивает текущее положение двигателя с заданным и формирует сигнал ошибки;
• Контур регулирования скорости, преобразующий ошибку в комманду по скорости вращения;
• Контур момента, который обеспечивает адекватное управление током на выходе для точного создания требуемого крутящего момента.

Система управления сервоусилителя работает по принципу замкнутой обратной связи, что гарантирует минимальные отклонения и точное соответствие заданной траектории.

Режимы работы

JM-610-480-SB1 поддерживает несколько режимов работы, которые могут настраиваться в зависимости от задач и особенностей системы:

• Режим управления положением — используется в координатных осях, ЧПУ, роботах и дозирующих устройствах;
• Режим управления скоростью — применяется в транспортных и ленточных механизмах, где критична постоянная скорость при переменной нагрузке;
• Режим управления моментом — важен для задач, связанных с натяжением, прокаткой, закручиванием и тестированием материалов;
• Режим ручного управления или “джоггинга” — позволяет оператору вручную управлять мотором с панели управления или через интерфейс HMI;– Режим “цифрового следящего привода” — когда усилитель получает сигналы от контроллера и синхронизирует движение с другими осями или механизмами;
• Режим торможения — используется при аварийных остановах или быстрых сбросах движения, когда необходимо быстро затормозить вал.

Переключение режимов происходит через конфигурационное программное обеспечение или программный контроллер, интегрированный в систему.

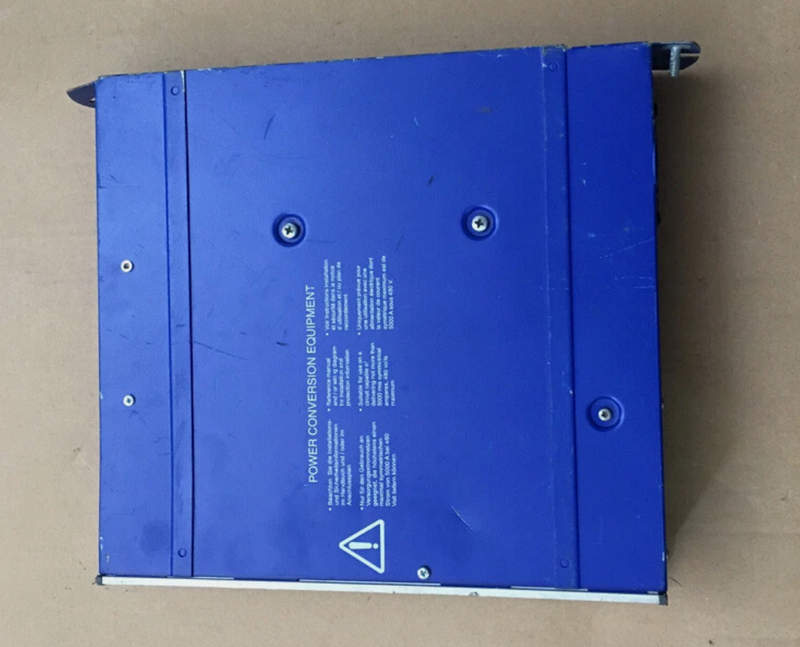

Конструктивные особенности

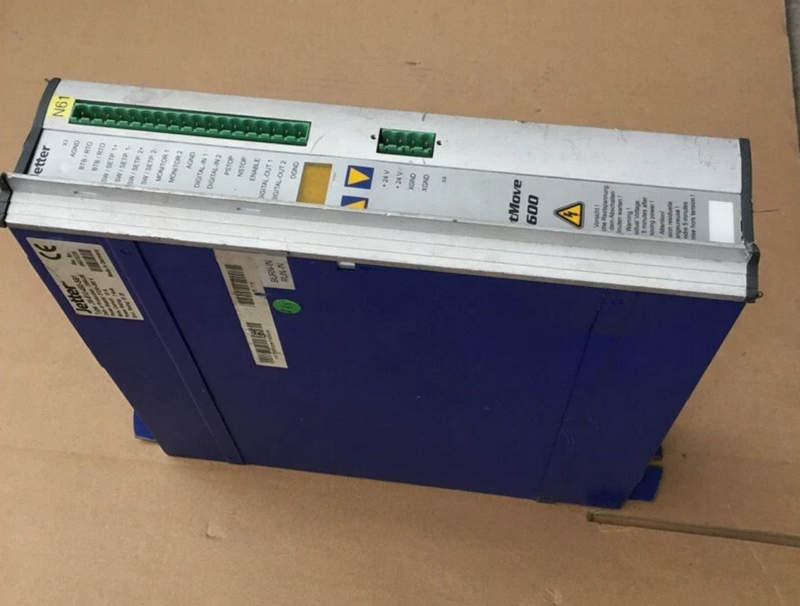

С точки зрения конструкции JM-610-480-SB1 выполнен в виде компактного модуля с вертикальным монтажом. Он устанавливается на DIN-рейку или монтажную плату в электрическом шкафу. Передняя панель снабжена:

• LED-индикацией текущего состояния, ошибок и режимов работы;
• Разъёмами для подключения шины питания, фаз двигателя, сигнальных линий и интерфейсов связи;
• Коннекторами для подключения энкодеров и датчиков температуры двигателя;
• Портом USB или RS232 для локального программирования и диагностики.

Охлаждение сервоусилителя осуществляется естественной конвекцией или при помощи встроенного вентилятора. В зависимости от условий установки допускается работа в горизонтальном или вертикальном положении, при соблюдении правил теплового зазора. Также среди особенностей стоит отметить наличие встроенной защиты от:

• Короткого замыкания на выходе;
• Перегрева силовых компонентов;
• Перегрузки по току;
• Обрыва обратной связи;
• Превышения допустимого напряжения на входе.

Области применения

JM-610-480-SB1 используется в самых разных отраслях промышленности. Наиболее характерные направления:

• Обрабатывающие центры с ЧПУ и токарные станки;
• Робототехнические комплексы и портальные манипуляторы;
• Упаковочные линии, этикетировочные машины;
• Приводы подачи материала в печатных станках;
• Автоматизированные склады и системы позиционирования поддонов;
• Линии сборки с прецизионным позиционированием;
• Системы дозирования, в которых требуется точность по объёму и весу.

Таким образом, сервоусилитель Jetter JM-610-480-SB1 представляет собой высокотехнологичное и гибкое решение для систем автоматизации, требующих высокой точности, скорости отклика и надёжности. Благодаря универсальности и широкому функционалу данное устройство может использоваться в самых разнообразных отраслях, от машиностроения до упаковочной промышленности.
