Сервопривод Kromschroder GT 50-30T20EC для точного регулирования горелочных систем

Современные промышленные системы автоматизации предъявляют жесткие требования к исполнительным механизмам: необходима не только точность и устойчивость регулирования, но и способность выдерживать высокие нагрузки в сложных условиях эксплуатации. Одним из таких решений является сервопривод Kromschröder GT 50-30T20E, сочетающий высокотехнологичную механику с адаптивным электроприводом, предназначенный в первую очередь для управления газовыми клапанами в системах горелок и теплогенераторов.

Технические характеристики

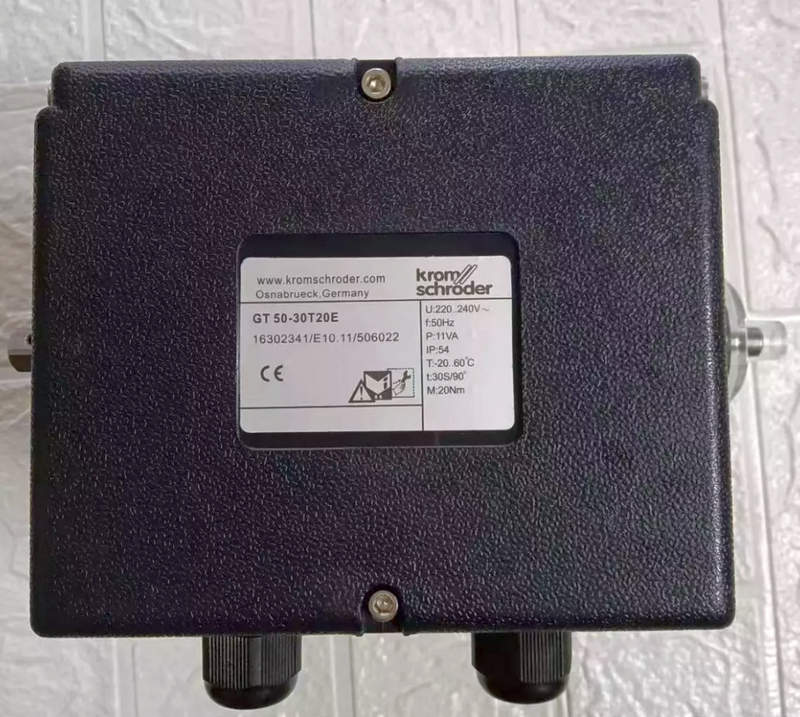

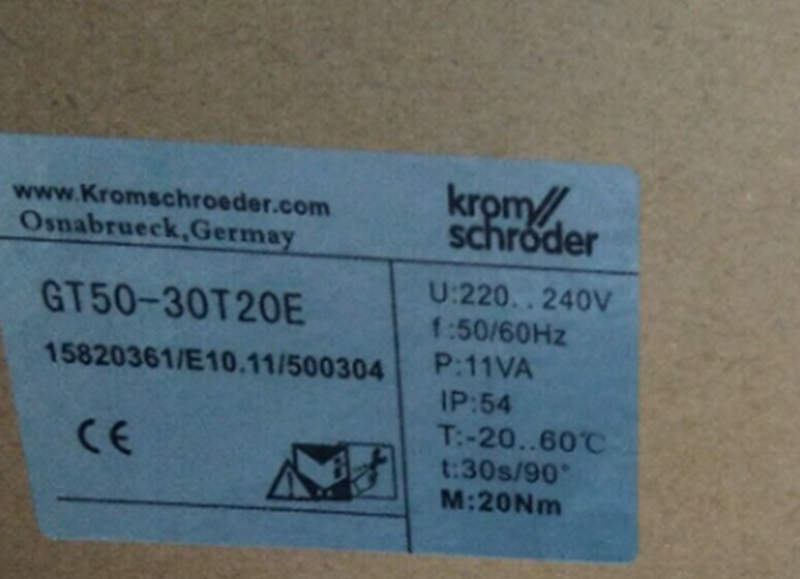

Сервопривод Kromschröder GT 50-30T20E выполнен в компактном корпусе с высокой степенью защиты, ориентирован на эксплуатацию в промышленных условиях и предназначен для точного управления положением газового клапана. Устройство поддерживает угол поворота в пределах 0–90, позволяя гибко регулировать степень открытия заслонки в зависимости от заданных параметров. Привод развивает крутящий момент до 20 Н·м, чего вполне достаточно для большинства задач в области промышленного газоснабжения. Скорость поворота варьируется в зависимости от конфигурации — в обозначении «30T» зашифрована стандартная скорость 30 секунд на полный поворот (90), что обеспечивает плавную и безопасную настройку потока. Электропитание осуществляется от однофазной сети переменного тока 230 В; частота сети составляет 50–60 Гц.

Привод оснащается встроенными концевыми выключателями на крайних позициях, а также дополнительным регулируемым промежуточным ограничителем, что дает широкие возможности для настройки индивидуального положения клапана. Встроенный потенциометр обеспечивает обратную связь по положению заслонки — данный параметр особенно важен для систем с замкнутым циклом управления, где необходимо отслеживать текущую позицию в режиме реального времени.

Преимущества выбора Kromschröder GT 50-30T20E

Его преимущества включают:

• Высокая точность позиционирования и устойчивость к перегрузкам;
• Надежная конструкция с длительным сроком службы;
• Универсальность применения в различных технологических средах;
• Поддержка аналогового и дискретного управления;
• Простота монтажа и эксплуатации;
• Совместимость с газовыми клапанами Kromschröder и других производителей;
• Наличие функции ручного управления для аварийных случаев.

Конструктивные особенности и принцип действия

Привод Kromschröder GT 50-30T20E выполнен в прочном литом корпусе, защищенном от пыли и влаги, что позволяет использовать его в агрессивной производственной среде. Материалы корпуса устойчивы к термическим и механическим воздействиям; устройство способно функционировать в диапазоне температур от –20 до +60 C. Внутри корпуса расположена система червячной передачи с редуктором, обеспечивающим требуемый крутящий момент при сохранении компактных габаритов. Электродвигатель работает с плавным запуском, снижая пусковые токи и обеспечивая долгий срок службы. При включении питания двигатель начинает вращать вал, передающий движение на выходной шток, который, в свою очередь, поворачивает заслонку газового клапана.

Система управления может работать как в автоматическом, так и в ручном режиме. Последний возможен при отключении электропитания — для этого на корпусе установлен маховик, позволяющий вручную установить необходимое положение клапана. Это критически важно в случае аварийных ситуаций, отключения питания или проведения профилактических работ. Интеграция с системой автоматики осуществляется посредством клеммной колодки, к которой подключаются управляющие и сигнальные цепи. Благодаря стандартной архитектуре подключения, привод можно без труда встраивать в существующие системы без необходимости модификации программного обеспечения или дополнительных блоков сопряжения.

Поддерживаемые режимы работы

Сервопривод Kromschröder GT 50-30T20E поддерживает несколько режимов работы, что делает его универсальным решением для различных технологических процессов. Один из базовых режимов — позиционирование по двум крайним положениям с помощью встроенных концевиков. Он идеально подходит для систем с бинарным управлением, где заслонка должна находиться либо в полностью открытом, либо в полностью закрытом положении.

Более сложный режим — аналоговое позиционирование, при котором привод занимает произвольное положение в пределах 0–90, основываясь на входном сигнале управления (например, 4–20 мА или 0–10 В, в зависимости от конфигурации). Такой режим используется в системах с регулируемой подачей газа, обеспечивая более гибкое управление мощностью горелки и, соответственно, температурным режимом. Режим ручного управления применяется в ситуациях, когда отсутствует автоматическое управление или необходимо оперативно изменить положение клапана. Этот режим активируется через механическую разблокировку редуктора и позволяет вращать вал вручную.

Области применения

Благодаря универсальности и надежности, сервопривод Kromschröder GT 50-30T20E находит применение в самых различных сферах промышленности:

• Газовые горелки и теплогенераторы с регулируемой подачей топлива;
• Промышленные печи, включая тоннельные, камерные и ротационные;
• Котельные установки с автоматическим управлением расходом газа;
• Системы вентиляции и воздухоподготовки с рекуперацией энергии;
• Энергоустановки на основе комбинированного сжигания топлива;
• Производственные линии с прецизионным управлением подачей газа.

Таким образом, сервопривод Kromschröder GT 50-30T20E — это надежное и точное устройство для регулирования положения клапанов в системах подачи газа. Благодаря продуманной конструкции, высокой механической прочности и поддержке различных режимов работы, он становится оптимальным выбором для автоматизированных систем контроля и управления горением. Использование данного привода в составе промышленных установок позволяет добиться высокой энергоэффективности, устойчивости процессов и безопасности эксплуатации.
