Точная синхронизация осей с использованием Impuls ASD-A2-7543-M

Современные автоматизированные системы предъявляют всё более жёсткие требования к точности, скорости отклика и надёжности приводной техники. В этом контексте сервоприводы становятся ключевым элементом управления движением в станках, конвейерных линиях, упаковочных комплексах и робототехнических системах. Среди таких решений стоит выделить модель Impuls ASD-A2-7543-M — мощный и универсальный сервоусилитель, предназначенный для высокоточных задач в промышленной автоматике.

Технические характеристики

Для корректного выбора оборудования важно учитывать полный перечень параметров, влияющих на производительность и совместимость устройства с существующей системой. Сервоусилитель Impuls ASD-A2-7543-M относится ко второй серии привода (серия A2), которая отличается высокой динамикой, расширенной коммуникацией и стабильной работой под высокими нагрузками. Модель поддерживает трёхфазное питание и рассчитана на работу с серводвигателями номинальной мощностью до 7,5 кВт.

Номинальное питающее напряжение составляет 3×380–480 В с частотой 50/60 Гц; допустимы отклонения в пределах промышленного стандарта. Уровень перегрузочной способности позволяет выдерживать кратковременные пики тока, обеспечивая защиту привода от аварийных ситуаций. Поддерживаемые датчики обратной связи — энкодеры с разрешением до 20 бит; интерфейсы включают аналоговые входы ±10 В, импульсные входы/выходы, цифровые каналы и интерфейс RS-485/Modbus. Также доступна опциональная поддержка протоколов EtherCAT, CANopen или MECHATROLINK II, в зависимости от конфигурации. Максимальный выходной ток инвертора достигает 30 А, а встроенные системы торможения обеспечивают быстрое останавливание серводвигателя без внешнего резистора при стандартной инерции. Встроенный вентилятор охлаждения и температурный контроль силовых модулей гарантируют устойчивую работу в диапазоне температур от 0 до +55 C при относительной влажности до 90 % (без конденсации).

Принцип действия и внутренняя архитектура

В основе работы ASD-A2-7543-M лежит классический принцип замкнутой системы управления положением и моментом. Сервоусилитель получает команды от управляющего контроллера (например, ПЛК или системы ЧПУ), интерпретирует их и преобразует в регулируемый ток и напряжение на обмотках двигателя. Благодаря обратной связи от энкодера, система в реальном времени сравнивает заданное и фактическое положение/скорость, обеспечивая минимальные отклонения и высокую точность позиционирования. Импульсные команды позволяют реализовать пошаговое управление, а аналоговые — задавать переменную скорость или момент. Применение ШИМ-инвертора с высокочастотной коммутацией (обычно до 16 кГц) позволяет минимизировать пульсации тока, повышая плавность и точность движения. Интеллектуальные алгоритмы управления, такие как автотюнинг, компенсация вибраций и подавление резонансных частот, встроены в прошивку устройства. В программном обеспечении сервоусилителя доступны фильтры низких и высоких частот; настройка времени разгона/торможения; установка пределов по току, положению и скорости; аварийная диагностика; контроль положения по цифровым входам; переключение между различными режимами управления. Все параметры можно задать через специализированную утилиту с интерфейсом RS-485.

Преимущества использования Impuls ASD-A2-7543-M

Основные преимущества использования такого типа устройств включают:

• Поддержка различных режимов управления: позиция, скорость, момент;
• Совместимость с современными промышленными протоколами и энкодерами;
• Встроенные функции безопасности и диагностики;
• Возможность автономной работы без внешнего контроллера;
• Компактный форм-фактор и гибкие варианты монтажа;
• Простая настройка через ПК и совместимость с системами HMI/SCADA.

Режимы работы и функции

Устройство поддерживает сразу несколько режимов работы, которые можно переключать в зависимости от задач производственного процесса. В первую очередь это режим управления положением — наиболее точный и часто используемый, где привод отслеживает каждый шаг движения с точностью до единиц микрон.

Режим управления скоростью используется там, где важно поддерживать постоянную скорость вращения, независимо от нагрузки — например, в намоточных или транспортных системах. В режиме управления моментом сервоусилитель задаёт определённый крутящий момент, не контролируя напрямую положение — такой подход актуален при натяжении, прессовании и других задачах, связанных с постоянным усилием. Также поддерживается комбинированный режим, в котором возможно динамическое переключение между управлением моментом, скоростью и положением. Функция программирования последовательностей движения (внутренний ПЛК) позволяет задавать циклы без внешнего контроллера — с помощью встроенного редактора можно записать до нескольких десятков команд и условий перехода.

Встроенные функции безопасности включают: аппаратную блокировку по входу «Enable»; программную остановку с настраиваемым замедлением; защиту от короткого замыкания, перегрузки, перегрева, потери фазы и перегрузки по току. Все аварии фиксируются в журнале, доступном для диагностики.

Конструктивные особенности

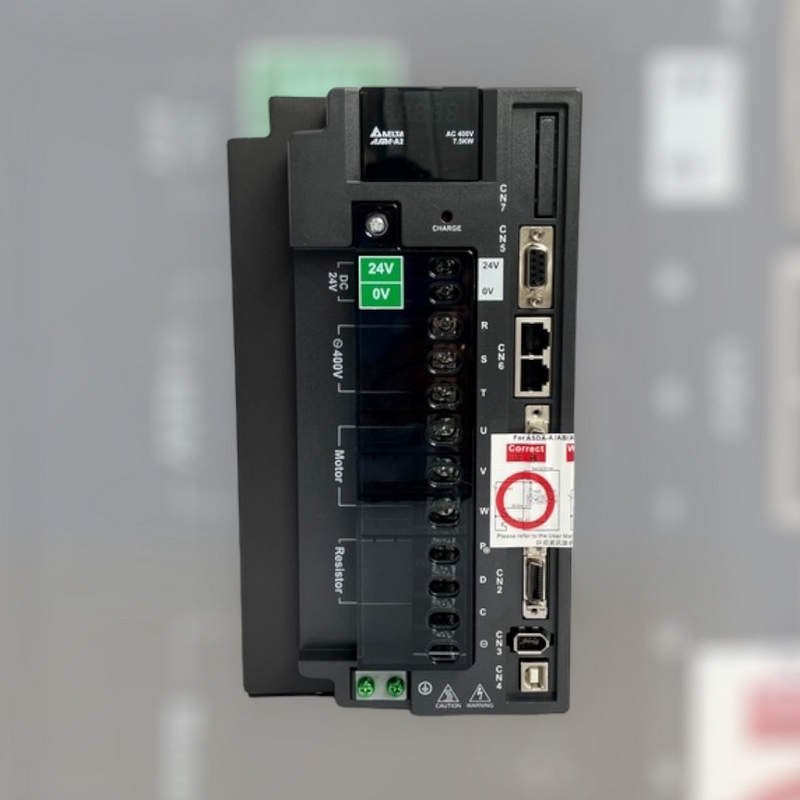

С точки зрения исполнения, Impuls ASD-A2-7543-M выполнен в компактном вертикальном корпусе с боковыми радиаторными зонами и встроенными вентиляторами. Возможен монтаж в шкаф управления на стандартную DIN-рейку или плоскую панель с болтовыми соединениями. Клеммы силовой части расположены в нижней части корпуса, сигнальные разъёмы — на фронтальной панели; маркировка и индикаторы состояния (LED) позволяют быстро выполнить диагностику. Устройство имеет двойную изоляцию между силовой и управляющей частью, что упрощает защиту пользователей и согласование уровней сигнала. За счёт модульного принципа построения возможна замена или обновление отдельных компонентов, включая интерфейсные платы и блок питания. При необходимости можно установить внешний тормозной резистор через соответствующий порт подключения. Программная настройка осуществляется через фирменную утилиту с возможностью подключения по USB или RS-485, а также через HMI-панели и SCADA-системы. Поддержка хранения параметров в энергонезависимой памяти позволяет избежать повторной конфигурации после обесточивания.

Сферы применения

Благодаря высокой мощности и функциональности, ASD-A2-7543-M используется в самых разнообразных отраслях промышленности. Он отлично подходит для:

• Металлообрабатывающих станков с ЧПУ, требующих высокой точности при управлении по нескольким координатам;
• Упаковочного оборудования, где необходима синхронизация подачи, резки и запайки;
• Роботизированных комплексов с многокоординатным позиционированием;
• Систем автоматического складывания, сортировки и транспортировки;
• Деревообрабатывающих и текстильных машин с высокоскоростными циклами;
• Линий розлива и фасовки, где требуется быстрый переход между различными программами работы;
• Механизмов натяжения и прессования, чувствительных к усилию прижима.

Таким образом, сервопривод Impuls ASD-A2-7543-M — это надёжное и производительное решение для построения гибких и точных систем автоматизации. Его универсальность, высокая мощность, расширенные интерфейсы и интеллектуальные функции делают его востребованным в различных отраслях промышленности. Грамотный подбор и интеграция привода обеспечат стабильную работу оборудования и повысят эффективность всего производственного процесса.
