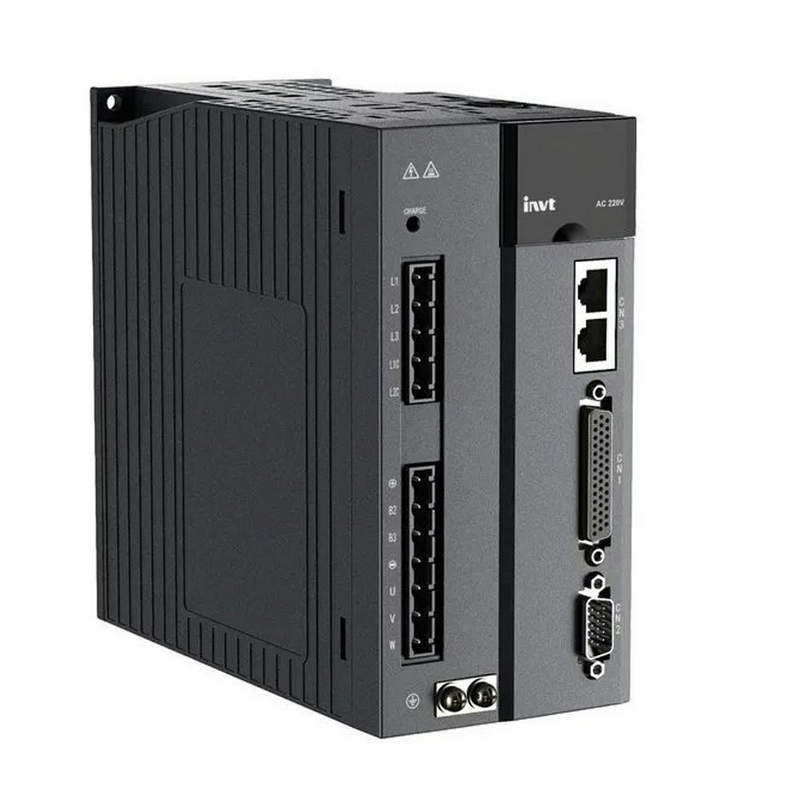

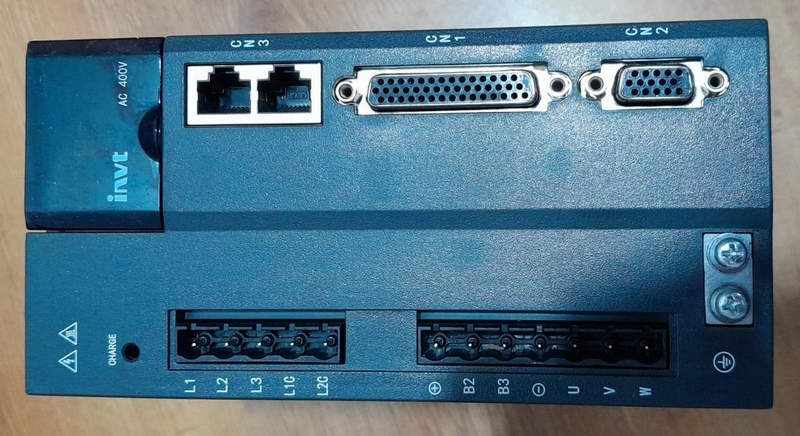

Точные остановы и высокая динамика: сервопривод INVT SV-DA200-1R0-4-E0 для современных систем позиционирования

Среди актуальных решений в области промышленной автоматизации особое внимание заслуживает сервопривод INVT SV-DA200-1R0-4-E0. Это устройство является частью линейки DA200 — усовершенствованных серий цифровых приводов от китайского производителя INVT, рассчитанных на высокоточные задачи позиционирования и управления моментом. Представленная модель подходит для широкого спектра применений: от текстильного и упаковочного оборудования до прецизионных обрабатывающих станков и робототехники.

Технические характеристики

Перед тем как внедрить сервопривод в промышленную систему, важно оценить его электрические, механические и функциональные характеристики. INVT SV-DA200-1R0-4-E0 отличается сбалансированными параметрами для привода векторного типа с обратной связью. Номинальная выходная мощность устройства составляет 1,0 кВт, что делает его идеальным выбором для управления небольшими и средними нагрузками. Рабочее напряжение питания — трёхфазное 380 В переменного тока с частотой 50/60 Гц; допускаются отклонения напряжения в пределах ±15 %, что обеспечивает устойчивость в условиях нестабильной питающей сети.

Сервопривод поддерживает работу с энкодерами разрешением до 20 бит, что критически важно для высокоточной обратной связи. Устройство реализует интерфейс подключения энкодеров с поддержкой протоколов ABZ, UVW, а также абсолютных цифровых интерфейсов — в зависимости от типа подключаемого мотора. Максимальная частота выходной ШИМ — 16 кГц, благодаря чему обеспечивается минимальный акустический шум и высокая плавность вращения. Скорость отклика по току достигает 2,5 кГц, а по скорости — до 1,5 кГц, что гарантирует быстрое реагирование на управляющие сигналы. Устройство имеет встроенные функции самодиагностики, защиты от перегрузки, короткого замыкания, перенапряжения, перегрева и обрыва фазы. Также предусмотрены входы и выходы дискретной логики: в стандартной конфигурации доступно 8 цифровых входов, 5 выходов, 2 аналоговых входа и 1 аналоговый выход.

Конструктивные и функциональные особенности

INVT SV-DA200-1R0-4-E0 разработан с учетом строгих требований к компактности, удобству монтажа и высокой надежности. Компактный форм-фактор с возможностью установки на DIN-рейку или в шкаф управления значительно упрощает интеграцию в существующую систему. Интуитивно понятный дисплей с 5-значным индикатором и кнопочным управлением обеспечивает удобную локальную настройку и диагностику. Модель реализует векторное управление как с обратной связью (с использованием энкодера), так и без неё. При этом точность позиционирования достигает нескольких угловых минут, что критично при применении в системах ЧПУ и координатных перемещениях.

К алгоритмическим особенностям следует отнести поддержку адаптивной настройки параметров регуляторов тока, скорости и положения; автоматическую компенсацию механических люфтов; подавление вибраций на низких частотах; реализацию электронного CAM и программируемых кривых движения. Привод может работать как в режиме ведомого устройства, так и в режиме управления по позиции (Position Control), скорости (Speed Control) и моменту (Torque Control). Благодаря встроенному интерфейсу RS485 с поддержкой Modbus RTU обеспечивается простая интеграция в системы управления, а расширения через CANopen, EtherCAT или другие промышленные шины доступны через опционные модули.

Режимы работы и алгоритмы управления

Сервопривод INVT SV-DA200-1R0-4-E0 поддерживает три основных режима управления, каждый из которых может быть применён в зависимости от задач технологического процесса:

• Позиционный режим — используется в станках, роботах, упаковочных машинах. Управление выполняется по импульсному сигналу или по заданию по шине. Возможно использование относительных и абсолютных координат. Поддерживаются многошаговые задания, плавное ускорение/торможение, торможение на аварийной остановке с заданным профилем.
• Скоростной режим — применяется в приложениях, где важна стабильность частоты вращения: например, в конвейерных системах, насосных установках, вентиляторах. Регулирование осуществляется через аналоговый сигнал, цифровой параметр или шину. Реализован режим «ограничения момента» в рамках скоростного управления.
• Моментный режим — востребован в протяжках, печатных машинах, намоточных механизмах. Сигнал задания момента может подаваться по аналоговому входу или цифровому каналу. Поддерживается управление натяжением за счёт внешней обратной связи.

Также предусмотрены комбинированные режимы (позиция + скорость, момент + скорость) и возможность программируемого переключения между ними в реальном времени по заданным условиям. Это позволяет создавать сложные сценарии движения, не прибегая к внешним контроллерам.

Типовые области применения

Модель SV-DA200-1R0-4-E0 активно используется в системах автоматизации, требующих высокой точности, надежности и гибкости. Типовые направления внедрения:

• Станки с ЧПУ: фрезерные, лазерные, гравировальные;
• Упаковочные линии: дозировка, резка, формовка;
• Лабораторные и измерительные системы: прецизионное перемещение;
• Подающие механизмы: принтеры, сборочные конвейеры, захваты;
• Робототехника: шарнирные манипуляторы, линейные оси;
• Намоточные и размоточные системы: текстиль, кабель, пленка.

Устройство хорошо проявляет себя в условиях циклических нагрузок, частых реверсов, высоких ускорений и жёстких требований к синхронизации нескольких осей.

Преимущества INVT SV-DA200-1R0-4-E0

Основные преимущества таких устройств включают:

• Высокая точность управления при компактных габаритах;
• Гибкость в режиме работы: позиция, скорость, момент;
• Поддержка энкодеров высокого разрешения;
• Интеграция по промышленным шинам связи;
• Эффективное подавление вибраций и компенсация механических люфтов;
• Удобная панель настройки и мониторинга;
• Наличие встроенной защиты и самодиагностики.

Таким образом, сервопривод INVT SV-DA200-1R0-4-E0 представляет собой технологичное решение для современных автоматизированных систем, объединяя точность, гибкость и надёжность. Он одинаково хорошо подходит как для новых инсталляций, так и для модернизации действующих линий. За счёт сочетания функциональности и доступности, устройство занимает устойчивое положение в сегменте приводов до 1 кВт.
