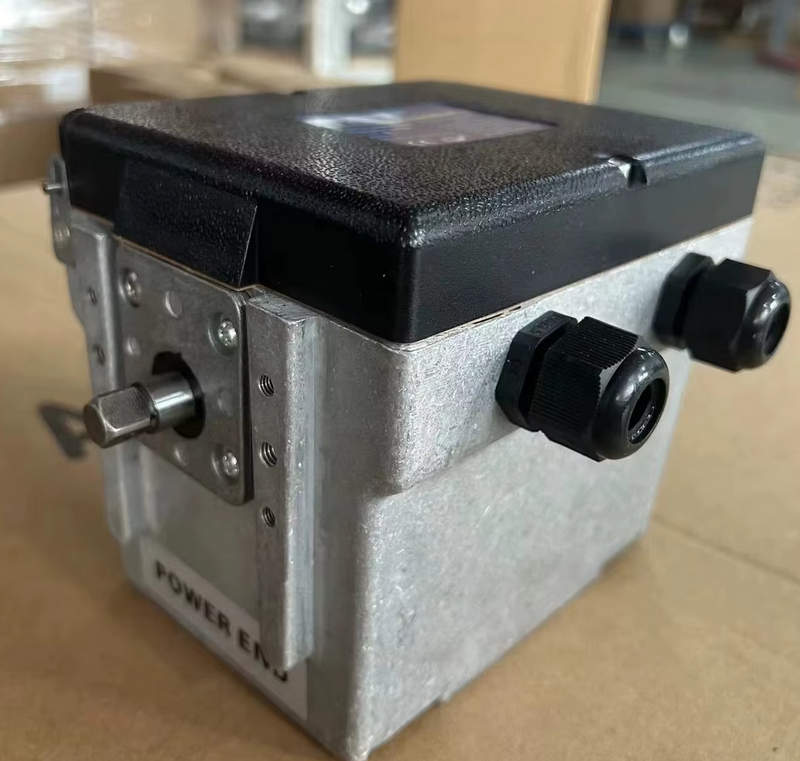

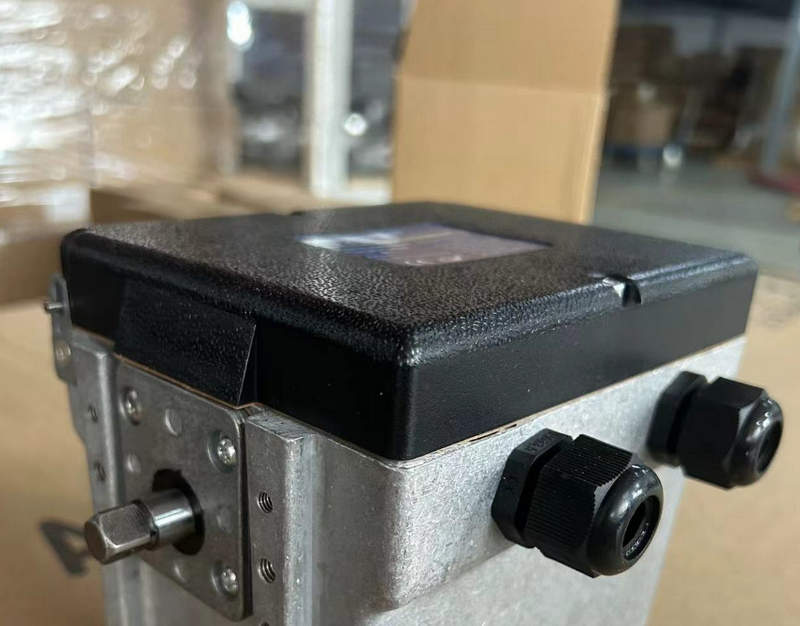

Сервопривод Kromschroder GT 50-120T20E для промышленных теплогенераторов

В системах автоматизированного управления подачей газа, воздуха и других технологических сред всё более важную роль играют сервоприводы с высокой точностью позиционирования. Один из таких устройств — электропривод Kromschröder GT 50-120T20E — представляет собой эффективное и надежное средство для приведения в действие заслонок, клапанов и шиберов в составе промышленных агрегатов, горелочных установок и теплотехнических систем. Благодаря своей конструкции, сочетанию функциональных возможностей и интеллектуальному управлению, он обеспечивает стабильную и безопасную работу оборудования в различных условиях эксплуатации.

Технические характеристики сервопривода

Перед началом проектирования или ввода оборудования в эксплуатацию необходимо детально рассмотреть технические параметры изделия. Сервопривод Kromschröder GT 50-120T20E относится к серии приводов с управлением от встроенного редуктора, рассчитан на работу в составе систем с высоким требованием к точности позиционирования. Ниже перечислены основные характеристики устройства:

• Напряжение питания: 230 В AC;
• Частота питающей сети: 50–60 Гц;
• Потребляемая мощность в рабочем режиме: около 12 Вт;
• Выходной крутящий момент: 50 Н·м;
• Угол поворота вала: от 0 до 120 градусов;
• Время поворота на полный угол: 20 секунд;
• Тип управления: двухпозиционное или аналоговое (в зависимости от конфигурации);
• Сигнал обратной связи: потенциометрический выход 0–100 %;
• Тип соединения с регулируемым элементом: фланцевое крепление с переходником;
• Диапазон рабочих температур: от -20 до +60 C;
• Класс защиты корпуса: IP54 по стандарту EN 60529;
• Электрическое подключение: клеммная колодка под крышкой корпуса;
• Вес устройства: около 2,5 кг.

Преимущества выбора модели GT 50-120T20E

Выделим ключевые достоинства рассматриваемого электропривода:

• Надёжный корпус с высокой степенью защиты от внешних факторов;
• Точный крутящий момент и стабильная скорость поворота;
• Возможность использования в системах с обратной связью;
• Широкий температурный диапазон эксплуатации;
• Простота монтажа и обслуживания;
• Возможность ручного управления и визуального контроля положения;
• Поддержка различных типов управляющих сигналов.

Конструктивные особенности и принципы работы

Сервопривод GT 50-120T20E построен по модульной схеме с интегрированным редуктором, электродвигателем и элементами управления, размещёнными в компактном герметичном корпусе. Привод предназначен для позиционирования заслонок в вентиляционных каналах, системах подачи воздуха и газового топлива, что делает его незаменимым при автоматизации горелочных устройств и теплоэнергетического оборудования. Принцип действия основан на преобразовании электрического сигнала в механическое движение выходного вала. Управление может осуществляться как дискретными командами (ON/OFF), так и аналоговым сигналом (например, 0–10 В), в зависимости от комплектации. Привод синхронно перемещает регулирующий орган (заслонку или клапан) на заданный угол с постоянной скоростью, соответствующей временным характеристикам.

Элемент обратной связи, реализованный через потенциометр, позволяет точно отслеживать положение выходного вала и использовать это значение в системе контроля, что обеспечивает замкнутый цикл регулирования. Привод комплектуется встроенными механическими упорами, защищающими от превышения предельного угла поворота; также предусмотрен ручной механизм управления, позволяющий провести настройку и позиционирование при отключенном питании. Наличие механической шкалы на корпусе упрощает визуальный контроль положения.

Режимы эксплуатации и сценарии применения

Одним из преимуществ модели GT 50-120T20E является её универсальность в различных режимах эксплуатации. Привод способен работать:

• В режиме автоматического позиционирования при подаче управляющего сигнала;
• В режиме ручного управления для наладки, диагностики или в аварийной ситуации;
• В условиях повышенной запылённости или влажности благодаря защищённому корпусу;
• В непрерывном режиме без частых включений/выключений двигателя.

Привод эффективно справляется с задачами в составе систем регулирования подачи газа, обеспечивая стабильное горение и снижение выбросов вредных веществ. Он также используется в системах приточной вентиляции, где важно точно контролировать объём поступающего воздуха, а также в устройствах утилизации тепла и вытяжных вентиляторах.

Области применения сервопривода

Благодаря высокой точности и надёжной конструкции, привод Kromschröder GT 50-120T20E находит применение в следующих сферах:

• Автоматизация горелочных установок в котельных и термических печах;
• Регулировка подачи воздуха и газа в вентиляционных агрегатах;
• Интеграция в системы промышленного обогрева и климат-контроля;
• Управление заслонками в линиях удаления отходов и фильтрации воздуха;
• Поддержание стабильных параметров в технологических процессах с переменной нагрузкой.

Таким образом, электропривод Kromschröder GT 50-120T20E представляет собой технологически совершенное решение для систем автоматизации, где требуется точное, надёжное и энергоэффективное позиционирование. Его универсальность, адаптивность к условиям эксплуатации и функциональные возможности делают его востребованным во многих отраслях промышленности. Внедрение таких приводов способствует повышению общей эффективности технологических процессов, снижению аварийности и упрощению обслуживания оборудования.
