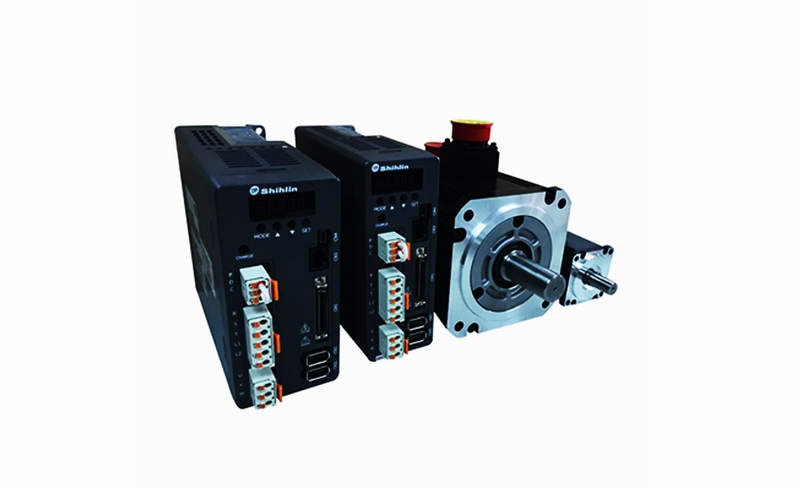

Сервопривод Shihlin SDE-200A2-P: стабильное управление мощностью 2 кВт в промышленной автоматике

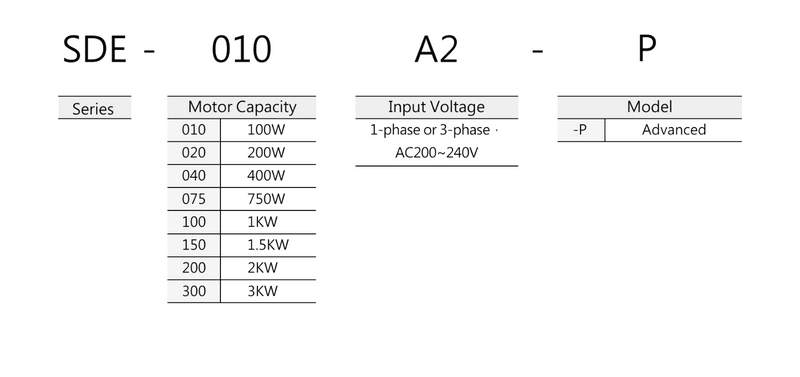

Среди широкого спектра оборудования для автоматизированного управления движением серводрайверы компании Shihlin занимают уверенные позиции благодаря сбалансированному сочетанию функциональности, надежности и экономической эффективности. Для начала следует ознакомиться с ключевыми параметрами устройства, поскольку именно они определяют его пригодность для различных применений. Серводрайвер SDE-200A2-P представляет собой компактное, но производительное устройство, рассчитанное на работу с сервомоторами мощностью до 2 кВт. Номинальное напряжение питания составляет 220 В AC; при этом допустимы колебания в пределах стандартных значений, характерных для однофазных или трёхфазных сетей в промышленной среде. Частота питающего напряжения — 50/60 Гц. Выходная мощность устройства ограничена 2000 Вт; выходной ток может достигать 10 А в зависимости от нагрузки и условий эксплуатации. Встроенные функции защиты от перегрузок, перегрева и короткого замыкания обеспечивают стабильную работу в широком диапазоне условий. Параметры управления охватывают множество промышленных протоколов: стандартный набор включает аналоговый вход ±10 В, импульсный вход (Step/Dir), а также цифровые входы/выходы общего назначения. Поддерживаются опции связи через RS-232 и Modbus-RTU, что упрощает интеграцию в автоматизированные системы.

Конструктивные и функциональные особенности

В конструктивном плане устройство выполнено в компактном корпусе с эффективной системой отвода тепла. Отверстия вентиляции и встроенный вентилятор обеспечивают принудительное охлаждение, предотвращая перегрев при длительной эксплуатации. Лицевая панель снабжена светодиодным дисплеем, отражающим текущие параметры работы — частоту, ток, напряжение и коды ошибок. Это упрощает диагностику неисправностей и позволяет осуществлять быструю настройку на месте. Устройство поддерживает режим автоматической самонастройки (auto-tuning), что особенно полезно при запуске в новых проектах. Алгоритмы адаптивной настройки позволяют оптимизировать параметры управления под конкретные инерционные характеристики механической нагрузки — будь то лёгкие исполнительные механизмы, либо массивные приводы с высокой инерцией.

Встроенные алгоритмы управления обеспечивают точное позиционирование, плавное регулирование скорости, а также устойчивое удержание заданного положения. Имеется возможность реализации циклических и непрерывных движений, что делает драйвер универсальным решением для широкого круга задач. В системе предусмотрено управление моментом, скоростью и положением; каждый из этих режимов может использоваться как отдельно, так и в гибкой комбинации — в зависимости от типа задания и требований по точности. Переключение между режимами возможно как через внешние сигналы, так и программно.

Принцип работы устройства

В основе работы серводрайвера лежит метод импульсно-широтной модуляции (ШИМ), с помощью которого формируются сигналы управления фазами обмотки сервомотора. Используется векторное управление, позволяющее добиваться высокой точности при любых нагрузках. Сигналы обратной связи поступают от энкодера, установленного на валу двигателя. По этим данным драйвер оценивает текущее положение и скорость ротора, сравнивая их с заданными значениями. На основе отклонений вычисляется управляющее воздействие, которое направляется на силовые ключи инвертора.

В случае необходимости коррекции — например, при внешнем механическом воздействии на вал — драйвер мгновенно реагирует, восстанавливая требуемое положение или скорость. Это и обеспечивает высокую точность и стабильность в работе оборудования. Обработка данных обратной связи происходит с минимальной задержкой, что позволяет использовать SDE-200A2-P в высокодинамичных системах, где время отклика играет ключевую роль.

Режимы управления и применения

Серводрайвер способен работать в нескольких режимах, обеспечивающих гибкость и адаптацию под специфику производственного процесса:

• В режиме позиционирования устройство обеспечивает точное движение в заданную точку, с возможностью контроля ускорения и замедления. Это оптимально для ЧПУ-станков, манипуляторов, кареток и дозирующих устройств.
• Режим управления скоростью применяется, когда требуется постоянная скорость вращения при переменной нагрузке — например, в системах транспортировки или намотки. Система автоматически регулирует момент для поддержания стабильной скорости.
• Управление моментом — наиболее часто используемый режим в приложениях, где необходимо контролировать усилие на валу: прессах, завинчивающих механизмах, натяжителях и т.д. Драйвер постоянно отслеживает крутящий момент и поддерживает его на заданном уровне, независимо от скорости вращения.

Также возможно создание пользовательских профилей движения, когда требуются сложные траектории или комбинированные циклы. Программная конфигурация позволяет задать графики изменения скорости, ускорения и позиции с высокой точностью.

Области применения

Серводрайвер Shihlin SDE-200A2-P широко используется в системах промышленной автоматизации, особенно там, где требуется высокая точность и быстрая реакция. Он подходит для:

• ЧПУ-станков с различными типами приводов;
• Автоматических манипуляторов и роботов;
• Дозирующих и фасовочных установок;
• Конвейерных линий и упаковочного оборудования;
• Автоматических дверей, лифтов и подъёмных платформ;
• Текстильных, пищевых и медицинских машин.

Широкий диапазон рабочих параметров, устойчивость к перегрузкам и простота интеграции делают устройство универсальным решением для большинства задач автоматизированного управления движением.

Преимущества SDE-200A2-P

SDE-200A2-P — это электронный регулятор или источник питания, используемый в различных промышленных автоматизированных системах. Его преимущества включают:

• Компактные габариты и удобный монтаж;
• Поддержка нескольких режимов управления: скорость, момент, позиция;
• Быстрый отклик и высокая точность;
• Поддержка протокола Modbus и других интерфейсов;
• Встроенные функции автотюнинга и защиты;
• Возможность работы с различными типами энкодеров;
• Простота настройки и интеграции в системы.

Таким образом, серводрайвер Shihlin SDE-200A2-P представляет собой сбалансированное решение для промышленных задач, требующих высокой точности и надежности. Благодаря широким возможностям по управлению, адаптивной настройке и поддержке популярных интерфейсов, он способен эффективно работать в составе разнообразных автоматизированных систем. Его применение позволяет не только повысить производительность оборудования, но и обеспечить стабильность и точность технологических процессов.
