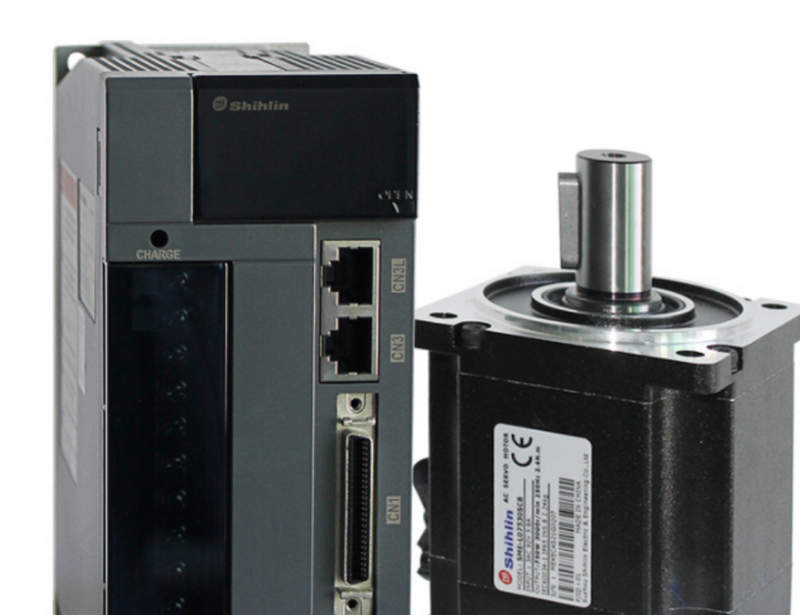

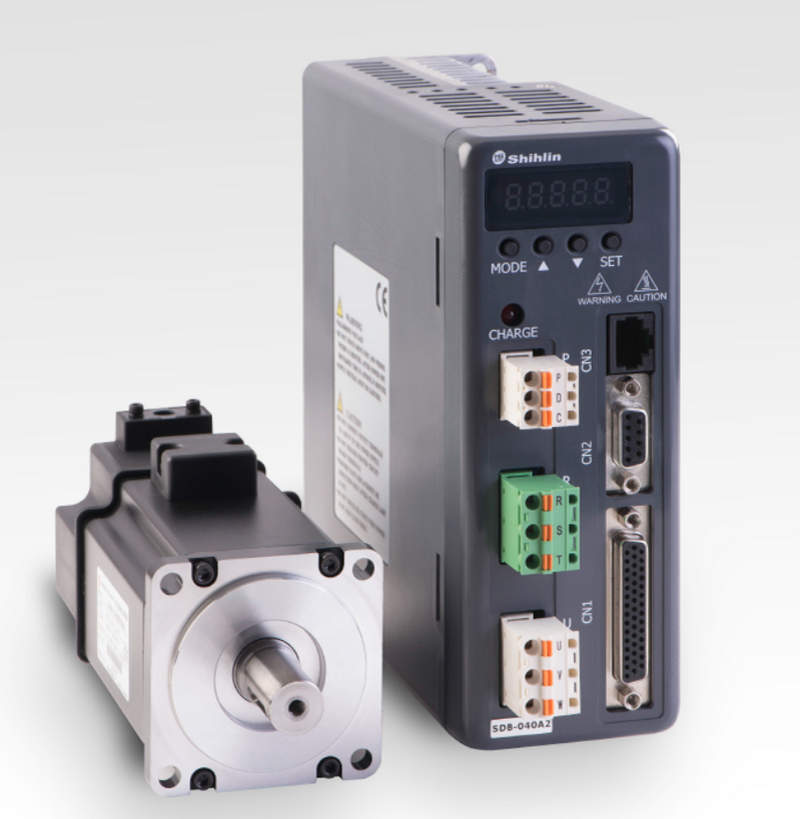

Высокоточный сервопривод Shihlin SME-L-20020SDB в системах промышленной автоматизации

Сервоприводы занимают ключевое место в автоматизации производственных процессов, обеспечивая точное управление положением, скоростью и моментом вращения исполнительных механизмов. Модель Shihlin SME-L-20020SDB представляет собой современное решение, сочетающее в себе высокую производительность, адаптивность к различным задачам и устойчивую работу в условиях интенсивной эксплуатации.

Технические характеристики сервопривода

Параметры, определяющие производительность и пригодность серводвигателя к конкретным технологическим процессам, формируют основу его выбора. Модель SME-L-20020SDB относится к линейке AC-сервоприводов с цифровым управлением и характеризуется следующими ключевыми техническими показателями:

• номинальное напряжение питания составляет 200 В переменного тока;
• диапазон допустимого входного напряжения варьируется в пределах ±10 %, что обеспечивает стабильную работу при незначительных колебаниях питающей сети;
• мощность привода — 2,0 кВт, что позволяет применять его для управления как малыми, так и средними нагрузками;

• номинальный ток — в пределах 10 А;
• при этом привод кратковременно выдерживает пиковую перегрузку до 300 % от номинала, что особенно важно при резких пусковых нагрузках:
• максимальная скорость вращения ротора — до 3000 об/мин;
• разрешающая способность встроенного энкодера — 17 бит, что соответствует 131072 импульсам на оборот и обеспечивает высокую точность позиционирования;
• тип двигателя — бесщеточный синхронный с постоянными магнитами, оптимизированный по крутящему моменту и инерции;
• система охлаждения — естественная (безвентиляторная), что исключает пылевыделение и повышает надежность в закрытых системах.

Особенности режимов работы

Сервопривод SME-L-20020SDB поддерживает несколько режимов функционирования, что позволяет интегрировать его в широкий спектр автоматизированных решений. Каждый режим адаптирован под конкретный тип управляющего воздействия и алгоритм управления приводом:

• Позиционный режим обеспечивает управление точным положением выходного вала. Этот режим востребован при работе в координатных столах, робототехнических манипуляторах и в тех системах, где критична точность и повторяемость. Команды задаются в абсолютных или относительных координатах, а благодаря высокоточной системе обратной связи двигатель мгновенно реагирует на управляющий сигнал.
• Скоростной режим ориентирован на применение, где требуется строгое соблюдение заданной частоты вращения. В этом режиме осуществляется поддержание заданной скорости вне зависимости от внешней нагрузки. Это особенно актуально в конвейерных системах, упаковочных линиях и других механизмах с равномерным перемещением.
• Торковый режим предполагает контроль за моментом, развиваемым двигателем. Он применяется в системах, где важен контролируемый контакт или усилие, например, при натяжении ленты, свинчивании, дозировании.

Также поддерживаются гибридные режимы, такие как комбинированное управление, где одновременно реализуется контроль скорости и момента. Встроенные алгоритмы автоподстройки позволяют адаптировать работу привода под фактические параметры нагрузки без вмешательства оператора.

Принцип работы и управление

Основу функционирования сервопривода составляет замкнутый цикл обратной связи, в котором положение, скорость и момент определяются с помощью энкодера и сравниваются с заданными значениями, поступающими от управляющего контроллера или ЧПУ. На основе этой информации внутренний DSP-процессор вычисляет корректирующее управляющее воздействие, подаваемое на инверторную часть привода. ШИМ-инвертор формирует напряжение, соответствующее команде на обмотках статора. Поскольку двигатель синхронный, ротор следует за вращающимся полем статора с минимальным отклонением благодаря постоянной коррекции. Управление возможно по различным интерфейсам: аналоговый сигнал ±10 В; импульсно-направленный (Pulse/Direction); или цифровой по протоколам Modbus RTU, CANopen, EtherCAT — в зависимости от конфигурации. Все интерфейсы защищены от помех и оснащены изоляцией, что гарантирует надежную коммуникацию даже при протяженных соединениях.

Конструктивные особенности и защита

Корпус привода изготовлен из термостойкого алюминиевого сплава с анодированным покрытием; степень защиты — IP20, при необходимости возможна установка в шкаф с повышенным уровнем пылевлагозащиты. Разъёмы питания и сигнальные клеммы выведены на отдельные секции, что упрощает подключение и исключает наводки. Встроенные функции защиты включают: контроль перенапряжения и пониженного напряжения; защиту от перегрева обмоток; отключение по превышению тока; отслеживание ошибки энкодера; блокировку при ошибке подключения фаз. Кроме того, в приводе реализован механизм программной блокировки вращения (встроенный тормозной резистор в зависимости от модели), а также режим безопасной остановки (STO), реализующий немедленное отключение силового каскада без механического торможения.

Области применения

Сервопривод SME-L-20020SDB применяется в следующих типах оборудования:

• Автоматические станки ЧПУ;
• Промышленные роботы и манипуляторы;
• Линии упаковки, резки и маркировки;
• Пищевое и фармацевтическое оборудование;
• Текстильные машины и дозаторы;
• Конвейерные системы с управляемыми приводами;
• Печатающие и вышивальные машины.

Широкий диапазон рабочих температур, устойчивость к вибрациям и перегрузкам позволяют применять данный сервопривод в жестких условиях непрерывного производства.

Таким образом, сервопривод Shihlin SME-L-20020SDB — это оптимальный выбор для автоматизации производственных линий, где требуются точность, динамика и надежность. Гибкость в настройке, широкий функционал и надежная конструкция позволяют использовать его в различных отраслях промышленности.
