Сервоусилитель L7NHA004U: точное управление приводами в системах автоматизации
В автоматизированных системах, где требуется высокая точность, динамика и надёжность, критически важным элементом становится сервоприводная система, в состав которой входит не только сервомотор, но и соответствующий ему по характеристикам сервоусилитель. Одной из востребованных моделей на рынке является сервоусилитель L7NHA004U — современное решение, ориентированное на эффективное управление приводами в промышленных установках различной сложности.
Технические характеристики

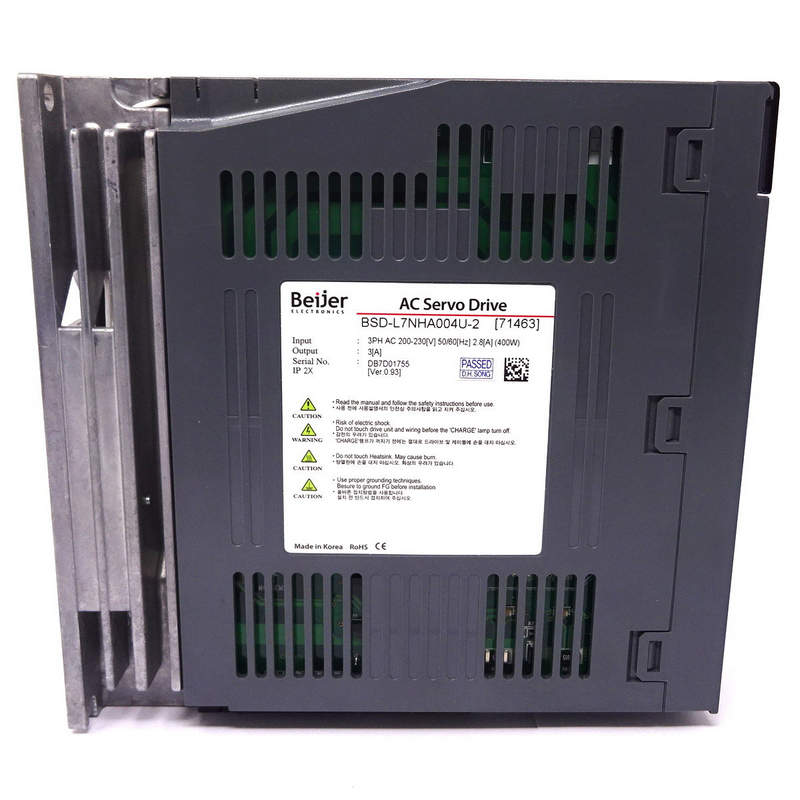

Сервоусилитель L7NHA004U относится к классу цифровых устройств управления, предназначенных для работы с синхронными AC-сервомоторами. Основные параметры указывают на его принадлежность к системе с номинальной мощностью до 400 Вт и типовым напряжением питания 1-фазное 200–230 В AC; допустимы колебания в заданном диапазоне, что обеспечивает стабильную работу даже при незначительных просадках или импульсных искажениях в питающей сети. Устройство поддерживает следующие электрические характеристики:
- номинальный выходной ток порядка 2,3 А;
- кратковременный ток — до 6 А, что необходимо для компенсации инерционных пусков;
- частота PWM модуляции — до 16 кГц, что обеспечивает плавное и точное управление;
- изоляция по входам/выходам по стандарту IEC, соответствующая требованиям по электробезопасности.
Коммутационные интерфейсы представлены несколькими группами: силовые клеммы (U, V, W) для подключения обмоток статора, разъёмы энкодера (A/B/Z), цифровые входы/выходы, а также интерфейс RS-485 или EtherCAT в зависимости от конфигурации. Конструкция предусматривает оптоизоляцию сигналов управления и наличие цепей защиты от коротких замыканий, перегрузок и перенапряжения.
Функциональные режимы и логика управления
Работа сервоусилителя L7NHA004U реализуется на основе замкнутого контура с обратной связью от энкодера, благодаря чему обеспечивается высокая точность позиционирования, стабильная скорость вращения и возможность удержания нагрузки в статическом режиме. Встроенные алгоритмы регулирования включают ПИД-контур, дополнительно адаптируемый в зависимости от конкретных требований к моменту инерции или динамике системы. Доступные режимы управления включают:
- позиционный (Position Control), где задаётся целевая координата, а усилитель управляет движением мотора до достижения заданной позиции;
- скоростной (Velocity Control), где стабилизируется скорость вращения при возможных внешних колебаниях нагрузки;
- моментный (Torque Control), при котором приоритет отдаётся управлению усилием, полезно для систем натяжения или прессовки;
- ручной (Jog Mode) и автоматический (Sequence Mode), часто применяемые при наладке и отладке.
Модель поддерживает возможность настройки параметров через программное обеспечение, загружаемое по цифровому каналу связи. Также возможна автономная работа с набором параметров, сохранённых во внутренней энергонезависимой памяти.
Особенности конструкции и схемотехнические решения

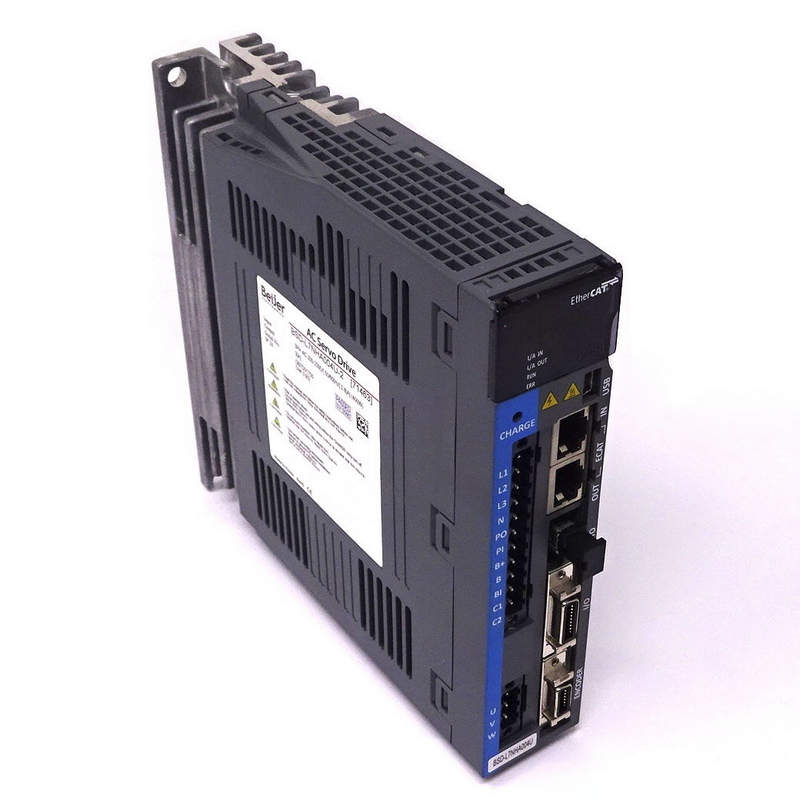

Аппаратная часть выполнена в компактном алюминиевом корпусе с эффективной системой теплового отвода — ребристый радиатор, термодатчики на силовом модуле и встроенный вентилятор охлаждения. Это позволяет эксплуатировать сервоусилитель в диапазоне температур от 0 до +55C без снижения производительности. Для быстрого монтажа предусмотрены DIN-рейка или винтовое крепление. Устройства индикации, такие как светодиодный дисплей и статусные индикаторы, дают возможность визуально отслеживать текущие режимы и диагностировать ошибки. Интерфейсная часть размещена на лицевой стороне для удобного подключения и настройки. Защита реализована на нескольких уровнях: аппаратная (варисторы, плавкие предохранители, тепловая защита I2t), программная (автоматическое ограничение по току, времени работы в аварийном режиме, блокировка повторного пуска при ошибке) и протокол обмена диагностической информацией в реальном времени.
Области применения и возможности интеграции
Сервоусилитель L7NHA004U применяется в самых разных секторах автоматизации, где необходима точность, гибкость и надёжность. Среди основных направлений:
- автоматизированные сборочные линии с манипуляторами и позиционерами;
- ЧПУ-станки и установки лазерной/плазменной резки;
- упаковочные и фасовочные машины, требующие высокоскоростного позиционирования;
- роботизированные комплексы, включая системы захвата и перемещения;
- конвейерные системы и лифтовые установки с замкнутым управлением положением.
Совместимость с протоколами промышленной связи позволяет легко интегрировать данное устройство в SCADA и PLC-системы, а также подключать его к верхнему уровню управления в рамках концепции Industry 4.0.
В целом, сервоусилитель L7NHA004U — это комплексное решение для современных задач точного электропривода. Он сочетает в себе функциональность, компактность и надёжность, обеспечивая устойчивую работу в условиях промышленной эксплуатации. Возможность адаптации под конкретные условия и совместимость с цифровыми платформами делает его универсальным выбором как для новых установок, так и для модернизации существующего оборудования. Для поставки данного оборудования обращайтесь в компанию «Олниса».
