Селектор SUPU TS2523-1BB20-S20 — переключение режимов «Пуск/Стоп/Авто»

Селекторные переключатели серии SUPU TS2523 предназначены для ручного управления электрическими цепями, переключения режимов работы оборудования, а также для визуальной индикации состояния устройства. Модель TS2523-1BB20-S20 представляет собой компактное, универсальное решение для промышленных панелей, шкафов управления, распределительных щитов и другой электроаппаратуры, где требуется надежное ручное переключение.

Конструктивное исполнение

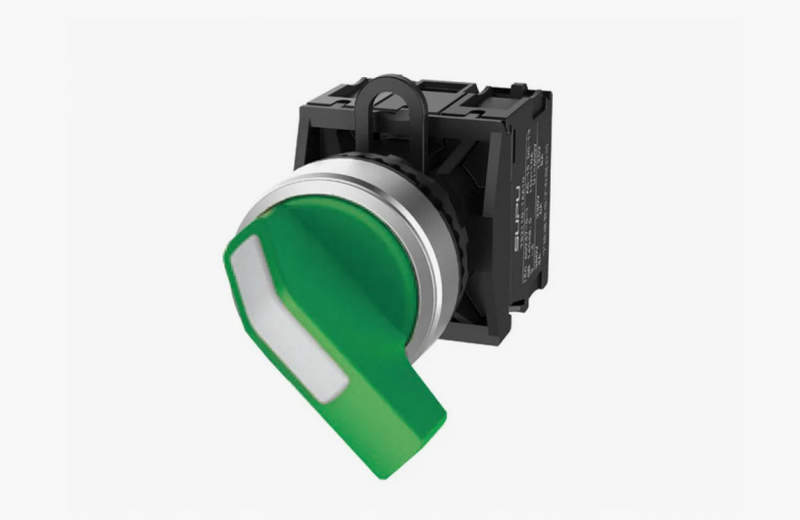

Переключатель TS2523-1BB20-S20 выполнен в форм-факторе с передним монтажом на панель и фиксацией с помощью прижимной гайки. Корпус изготовлен из ударопрочного пластика, стойкого к воздействию масел, пыли, УФ-излучения и влаги. Лицевая часть включает в себя рукоятку чёрного цвета с указателем положения, а также стандартный круглый фланец диаметром 22 мм, соответствующий распространённым посадочным отверстиям. Вариант исполнения 1BB20-S20 указывает на наличие одного контактного блока с двумя положениями (обычно «0» и «1»), без возвратной пружины и с фиксацией положения. Такое исполнение идеально подходит для устойчивой фиксации выбранного режима работы, что важно в системах, где требуется постоянное поддержание текущего состояния.

Технические характеристики

Селекторный переключатель SUPU TS2523-1BB20-S20 обладает сбалансированным набором электрических и механических характеристик:

• Номинальное напряжение коммутации достигает 400 В AC при частоте 50/60 Гц;
• Номинальный ток – до 10 А в соответствии с категориями AC-15 и DC-13;
• Сопротивление изоляции превышает 100 МОм при напряжении 500 В DC, что обеспечивает высокую электрическую безопасность;
• Диэлектрическая прочность между различными цепями — не менее 2500 В AC в течение 1 минуты;
• Степень защиты передней панели — IP65, что позволяет использовать устройство в условиях повышенной запылённости и влажности;
• Температурный диапазон эксплуатации варьируется от -25 до +55 C, обеспечивая работу в большинстве климатических условий;
• Электрическая износостойкость — до 100 000 циклов, а механическая — до 1 000 000 операций, что указывает на высокую долговечность изделия;
• Контактная система выполнена из сплавов с серебряным покрытием, что снижает переходное сопротивление и минимизирует искрообразование.

Принцип работы и схема переключения

Работа селекторного переключателя основывается на механическом повороте ручки, который изменяет положение подвижного контакта внутри контактного блока. В стандартной двухпозиционной конфигурации пользователь может переключиться между двумя состояниями, например, «включено» и «выключено» или «режим 1» и «режим 2». Механизм фиксации обеспечивает стабильное удержание ручки в выбранной позиции без пружинного возврата. Это особенно важно в тех случаях, где требуется ручная активация функции с последующим удержанием без постоянного нажатия. Контактный блок 1BB20 оснащён одним нормально разомкнутым (NO) и одним нормально замкнутым (NC) контактом, что обеспечивает универсальность схемных решений. В зависимости от позиции переключателя соответствующий контакт замыкается или размыкается, передавая сигналы на управляющую логику системы.

Режимы работы и совместимость

Переключатель TS2523-1BB20-S20 может функционировать как в цепях управления, так и в вспомогательных цепях сигнализации. Возможны различные режимы применения:

• Ручное включение/отключение электропитания нагрузки;
• Выбор одного из двух рабочих режимов оборудования, например, автоматического и ручного;
• Активация альтернативных технологических процессов;
• Переключение между цепями аварийного и штатного питания;
• Интеграция в системы программируемых контроллеров или пускателей как часть панели управления.

Модель совместима с большинством стандартных контактных блоков серии TS25, что позволяет при необходимости нарастить конфигурацию и получить многопозиционную схему управления.

Установка и монтаж

Установка селекторного переключателя осуществляется в круглое отверстие Ø22,5 мм. Фиксация производится с помощью стандартной гайки, закручиваемой с тыльной стороны панели. Все подключения выполняются клеммными винтами, обеспечивающими надёжный контакт с проводником. Перед монтажом важно убедиться в соблюдении допустимой толщины панели (обычно от 1 до 6 мм), а также в соответствии нагрузки допустимому току коммутации. Подключение рекомендуется производить с предварительным отключением питания и проверкой цепей на отсутствие остаточного напряжения. В случае необходимости увеличения количества контактов допускается использование дополнительных блоков, устанавливаемых последовательно в заднюю часть устройства.

Области применения

Селекторный переключатель SUPU TS2523-1BB20-S20 востребован в широком спектре промышленных задач, включая:

• Сборку и оснащение электрических шкафов управления;
• Станкостроение и машиностроение;
• Линии автоматизации производственных процессов;
• Контроль систем вентиляции, отопления и кондиционирования;
• Инфраструктурные объекты с распределённой системой управления.

За счёт компактности, надёжности и устойчивости к внешним воздействиям, данная модель успешно применяется как на промышленных объектах, так и в объектах гражданской автоматизации.

Таким образом, селекторный переключатель SUPU TS2523-1BB20-S20 представляет собой надёжный элемент системы ручного управления, сочетающий прочность конструкции, безопасность эксплуатации и универсальность применения. Благодаря технически выверенной конструкции и совместимости с промышленными стандартами, он находит широкое применение в автоматизации, машиностроении и электротехнике. Простота установки, высокая коммутационная способность и устойчивость к внешним воздействиям делают эту модель выгодным выбором для производителей оборудования и интеграторов систем управления.
