Светодиодный маяк SH2L-220-A для шкафов управления и станков

Светодиодные сигнальные устройства широко применяются в автоматизированных системах управления, на производственных линиях, в складской логистике, в системах предупреждения и визуальной индикации. Маячок SH2L-220-A относится к категории компактных и надежных сигнальных устройств, предназначенных для визуального оповещения о различных режимах работы оборудования или возникновения внештатных ситуаций. Он сочетает в себе устойчивость к промышленным условиям, энергоэффективность и продолжительный срок службы.

Основные технические характеристики

Модель SH2L-220-A разрабатывалась с учётом потребностей промышленных предприятий, где важны видимость, стабильность работы и совместимость с системами управления. Светодиодный маячок обладает следующими параметрами:

• напряжение питания — 220 В переменного тока;
• тип свечения — прерывистое мигание или постоянное свечение в зависимости от схемы подключения;
• цвет свечения — чаще всего красный, жёлтый, синий, зелёный или белый;
• используемый источник света — яркие светодиоды с высокой световой отдачей;
• потребляемая мощность — до 3 Вт, что обеспечивает минимальную нагрузку на цепь;
• частота мигания — около 1–2 Гц при штатном режиме мигающего сигнала;

• степень защиты корпуса — IP65, позволяющая использовать устройство в условиях запылённости и повышенной влажности;
• материал корпуса — ударопрочный поликарбонат, устойчивый к воздействию УФ-излучения и химических веществ;
• способ монтажа — крепление на плоскую поверхность или установка на трубостойку (резьбовое основание, диаметр чаще всего 25 мм);
• рабочая температура — от –25 C до +55 C;
• средний срок службы светодиодов — до 50 000 часов;
• подключение — через винтовые клеммы, допускается применение наконечников.

Конструктивные особенности и преимущества исполнения

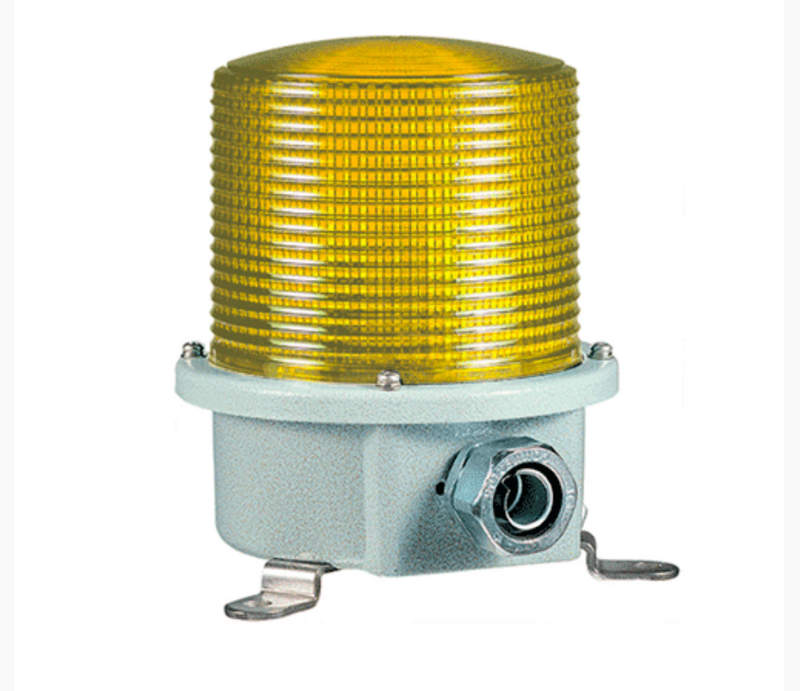

Маячок SH2L-220-A выполнен в компактном корпусе цилиндрической формы, что обеспечивает лёгкость встраивания в различные панели или опоры. Верхняя часть прозрачная с рифлёной структурой, что повышает рассеивание света и делает сигнал хорошо различимым под разными углами. Внутри установлена светодиодная матрица, равномерно распределяющая излучение. Платы выполнены на огнестойком текстолите и покрыты защитным лаком, предотвращающим коррозию в условиях повышенной влажности. Электронная часть залита компаундом для защиты от вибрации и пыли. Благодаря этому маячок устойчив к механическим воздействиям, включая удары и вибрации, что делает его пригодным для тяжёлых промышленных условий.

Клеммный блок расположен в нижней части и защищён кожухом. Установка осуществляется при помощи шпильки или фланца, в зависимости от варианта исполнения. При необходимости возможно объединение нескольких маячков в каскадные сигнальные башни, с чередованием цветов и режимов мигания. Устройство может применяться в сетях с различными типами пусковой аппаратуры и не чувствительно к скачкам напряжения, благодаря встроенным фильтрам и защитной схемотехнике. Также в некоторых модификациях предусмотрена звуковая сигнализация (пьезоизлучатель), интегрированная в корпус.

Режимы работы и алгоритмы индикации

Маячок SH2L-220-A способен работать в двух основных режимах — постоянного света и мигающего сигнала. Выбор осуществляется за счёт внешнего управления, например, замыканием соответствующего контакта реле или выходного сигнала контроллера. Постоянное свечение используется для обозначения включённого состояния оборудования или нормального режима. Мигающий режим, в свою очередь, сигнализирует о предупреждении, неисправности или ожидании вмешательства оператора. В ряде систем допускается использование циклической индикации — мигание с паузами, различной частотой или в определённой последовательности, если установлено несколько маячков. Кроме того, маячок может работать в составе аварийных систем, систем автоматической остановки или визуального сопровождения процессов (например, заполнения ёмкости, прохождения изделия через контрольную зону и т.п.).

Области применения

Благодаря универсальности конструкции и простоте интеграции SH2L-220-A применяется во множестве отраслей:

• автоматизированные производственные линии;
• станочные панели и шкафы управления;
• логистические терминалы и складские комплексы;
• лифтовое и подъемное оборудование;
• системы контроля доступа и охраны периметра;
• энергетическое оборудование и распределительные устройства;
• объекты транспорта и инфраструктуры (в составе предупредительных систем).

Также может использоваться на передвижных платформах, погрузочной технике, мобильных агрегатах, при условии наличия соответствующего питания.

Конкурентные преимущества и эксплуатационная надёжность

Маячок SH2L-220-A выгодно отличается от аналогичных устройств благодаря совокупности факторов. Во-первых, он обеспечивает стабильную видимую индикацию даже при ярком освещении благодаря мощным светодиодам и рельефной линзе. Во-вторых, малое энергопотребление делает его идеальным для систем с большим количеством сигнальных точек. Наличие защиты IP65 и устойчивость к температурным перепадам позволяет использовать его в уличных щитах, контейнерах, ангарных помещениях. Долговечность — свыше 5 лет непрерывной работы — снижает расходы на обслуживание и замены. Отдельно стоит отметить минимальную наводку на другие цепи и отсутствие радиопомех, что важно при совместной установке с чувствительной электроникой. Конструкция не содержит движущихся элементов, а значит, не подвержена износу.

Таким образом, светодиодный маячок SH2L-220-A — это надёжное решение для сигнализации в промышленных и инфраструктурных объектах. Он объединяет в себе эффективность, стойкость к неблагоприятным условиям, длительный ресурс и гибкость при монтаже. Благодаря этим качествам устройство широко применяется в составе систем автоматизации и визуального контроля процессов. При подборе маячков через компанию «Олниса» можно получить быструю поставку по всей территории России.
