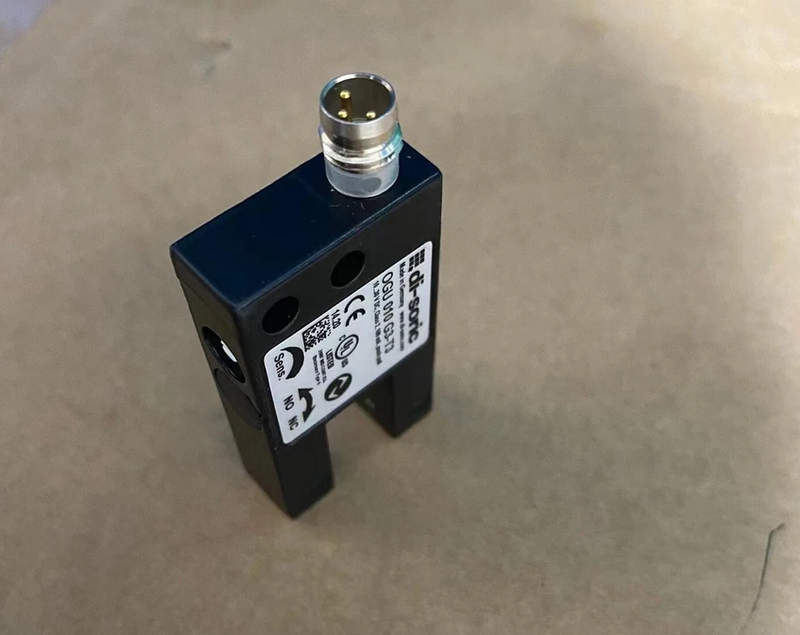

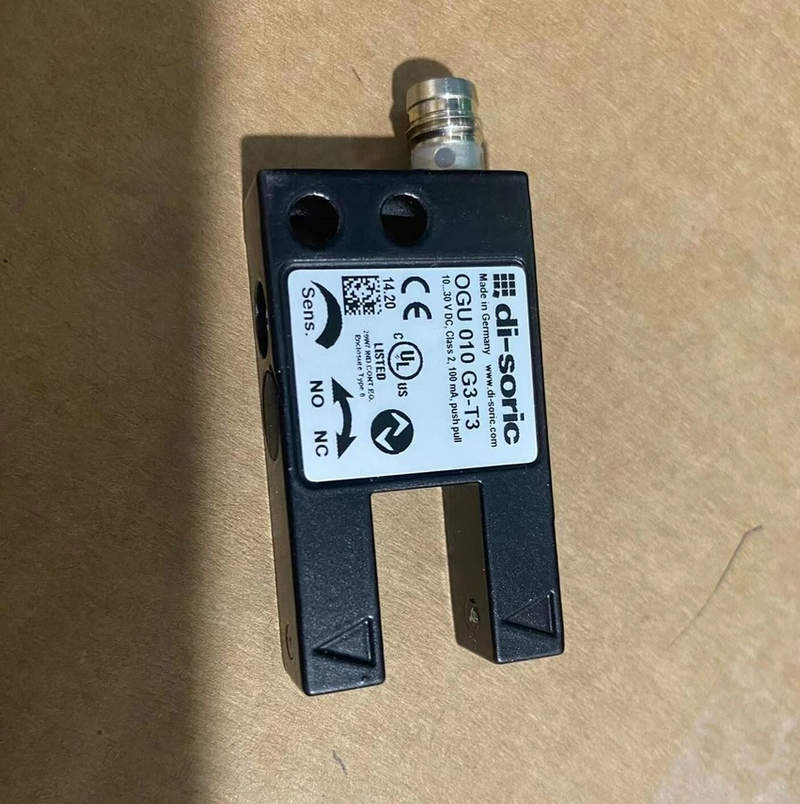

Миниатюрный оптический датчик OGU 010 G3-T3 для высокоскоростных процессов
Световые барьеры широко применяются в системах автоматизации для бесконтактного контроля положения, подсчёта объектов, обнаружения зазоров и обеспечения безопасности процессов. Устройства этого типа обеспечивают высокую точность и надёжность в самых различных условиях эксплуатации, включая загрязнённые, влажные или запылённые среды. Среди многообразия моделей особое внимание заслуживает щелевая фотоячейка di-soric OGU 010 G3-T3 — узкоспециализированное устройство, спроектированное для точного обнаружения мельчайших объектов в ограниченном пространстве. Благодаря малой ширине щели, стабильной работе и продуманной конструкции, этот датчик нашёл своё применение в упаковочной, фармацевтической, электронной и других отраслях, где требуется точный фотоэлектрический контроль.
Технические характеристики
OGU 010 G3-T3 представляет собой активную щелевую световую завесу, в которой передатчик и приёмник интегрированы в одном корпусе. Ниже приведены основные параметры устройства, определяющие его эксплуатационные возможности:
- Рабочая ширина щели — 10 мм;
- Тип излучения — инфракрасный свет;
- Длина волны — около 880 нм;
- Источник света — светодиод с высокой стабильностью излучения;
- Выход — транзисторный PNP, тип выхода — с переключением по свету или по затемнению;
- Максимальный ток нагрузки — до 100 мА;
- Напряжение питания — 10...30 В DC;
- Защита от переполюсовки и короткого замыкания — встроенная;
- Индикация срабатывания — светодиод (зелёный/жёлтый);
- Материал корпуса — анодированный алюминий;
- Степень защиты — IP67;
- Температурный диапазон эксплуатации — от -25 C до +60 C;
- Интерфейс подключения — кабель или стандартный разъём M8/M12 (в зависимости от версии);
- Масса — около 100–150 г (в зависимости от конфигурации корпуса и длины кабеля).
Принцип работы
Принцип действия устройства основан на фотоэлектрическом эффекте. В передатчике встроен светодиод, испускающий узкий инфракрасный луч. Луч проходит через щель шириной 10 мм и поступает в приёмник, расположенный напротив. В нормальном режиме приёмник получает световой сигнал, что интерпретируется как «отсутствие объекта». Если в область щели попадает какой-либо предмет (например, тонкий провод, этикетка, край бумаги, стержень), он перекрывает луч, и приёмник фиксирует исчезновение сигнала. Это переключает транзисторный выход, формируя логический сигнал для дальнейшей обработки в контроллере или системе управления. Преимущество щелевых датчиков — в чёткой геометрии зоны обнаружения. Благодаря фиксированной ширине щели и заранее известной длине пути луча, обеспечивается высокая повторяемость и устойчивость к внешним засветкам. Также отсутствует необходимость в выравнивании передатчика и приёмника, что упрощает монтаж.
Режимы срабатывания
Устройство может быть сконфигурировано на работу в двух основных режимах:
- Режим на свет — выход активен, когда приёмник получает свет от передатчика (нет препятствий в щели);
- Режим на затемнение — выход активен, когда свет прерывается (объект в зоне контроля).
Выбор режима осуществляется либо с помощью конфигурационного переключателя, либо определяется на заводе. Наличие светодиодной индикации позволяет визуально контролировать состояние датчика и значительно упрощает его пусконаладку.
Конструктивные особенности
Датчик выполнен в прочном корпусе из анодированного алюминия, обеспечивающем устойчивость к механическим повреждениям, вибрациям и агрессивной среде. Щель защищена от попадания пыли и влаги, а степень защиты IP67 допускает эксплуатацию во влажных помещениях и на открытом воздухе. Компактные размеры и симметричная форма корпуса обеспечивают гибкость при установке в ограниченном пространстве. Встроенная схема защиты от неправильного подключения исключает поломку при ошибках монтажа. Устройство надёжно работает даже при высокочастотных наводках, благодаря фильтрации и экранировке цепей. Возможность подключения через стандартные разъёмы упрощает замену в случае выхода из строя.
Области применения
Щелевой световой барьер OGU 010 G3-T3 активно используется в следующих приложениях:
- Контроль наличия этикеток или упаковки на конвейере;
- Обнаружение мелких деталей, проходящих по направляющей (провода, штифты, капсулы);
- Подсчёт объектов при высокой скорости перемещения;
- Определение положения края материала (бумаги, плёнки);
- Обеспечение защиты или блокировки при вторжении постороннего объекта;
- Интеграция в автоматы с высокой плотностью компонентов, где другие датчики не помещаются;
- Контроль обрыва нитей в текстильной промышленности.
Преимущества использования
Среди основных достоинств модели OGU 010 G3-T3 можно выделить:
- Минимальная ширина щели — точное обнаружение даже очень малых объектов;
- Отсутствие необходимости в юстировке — приёмник и передатчик интегрированы в одном корпусе;
- Надёжная работа в загрязнённой среде — степень защиты IP67;
- Быстрое срабатывание — пригоден для высокоскоростных линий;
- Устойчивость к вибрациям и перепадам температур — для тяжёлых условий эксплуатации;
- Компактный корпус — удобство монтажа даже в плотных системах;
- Световая индикация — визуальный контроль состояния;
- Универсальность подключения — кабель или промышленный разъём.
Таким образом, световой барьер di-soric OGU 010 G3-T3 — это высокоточное устройство, предназначенное для надёжного и быстрого обнаружения объектов в ограниченном пространстве. Его применение даёт возможность реализовать контрольные функции там, где обычные фотодатчики не справляются из-за размеров или сложных условий. Благодаря конструктивной надёжности, высокой чувствительности и простоте интеграции, он представляет собой оптимальный выбор для автоматизированных линий, станков и упаковочных машин. При подборе оборудования через компанию «Олниса» можно рассчитывать на оперативную поставку.
