Секция подвода-отвода SSQ2000-PR-3-C10 для коллекторов серии SQ2000

Секция подвода-отвода SSQ2000-PR-3-C10 представляет собой важнейший конструктивный элемент для пневмораспределителей серии SQ2000, обеспечивающий надёжное подключение магистрального питания и отвод управляющих потоков. Такое исполнение особенно востребовано в распределённых пневматических системах, где критично рациональное использование пространства, упрощение монтажа и повышение ремонтопригодности. Эта секция проектируется как модульное решение и устанавливается на стыке пневмораспределителей, играя ключевую роль в организации единой пневматической гребёнки с централизованным подводом.

Конструктивные особенности

Корпус SSQ2000-PR-3-C10 выполнен из прочного инженерного пластика с интегрированными металлическими вставками в зоне резьбовых соединений. Это решение позволяет добиться высокой механической прочности без увеличения массы компонента. Компактная геометрия корпуса оптимизирована под стандартизированные межосевые размеры распределителей серии SQ2000, благодаря чему обеспечивается плотное и надёжное сопряжение модулей без перекосов и утечек. В модели предусмотрены два порта: один для подачи основного рабочего давления (обычно подсоединяется к компрессорной магистрали), второй — для отвода (дренажа либо глушителя). Расположение патрубков ориентировано на установку в ограниченном пространстве распределительных шкафов и пневмопанелей. Резьбовое исполнение подключений — метрическое либо трубное (в зависимости от модификации), что облегчает совместимость с широким спектром фитингов. Кроме того, секция оснащена прокладками и уплотнительными кольцами, исключающими вероятность утечки воздуха при вибрациях, температурных колебаниях и циклических нагрузках. Поверхность корпуса устойчива к маслам, смазкам и большинству промышленных жидкостей, что делает устройство пригодным для тяжёлых условий эксплуатации.

Технические характеристики

Секция SSQ2000-PR-3-C10 демонстрирует высокую надёжность в рамках типового рабочего диапазона систем пневмоуправления. Ниже представлены основные параметры:

• Рабочее давление: от 0,15 до 0,7 МПа;
• Максимальное избыточное давление: до 1,0 МПа;
• Рекомендуемое давление на подводе: 0,4–0,6 МПа;
• Диапазон рабочих температур: от –10 до +50 C (без конденсата);
• Материал корпуса: технический полимер (армированный полиамид);
• Материал уплотнений: нитрилбутадиеновый каучук (NBR);
• Присоединительные резьбы: Rc1/8 или M5×0,8 (варианты исполнения);
• Габариты (Ш×В×Г): около 28 × 46 × 18 мм;
• Вес: около 30–45 г (в зависимости от исполнения и комплектации).

Принцип работы и функции

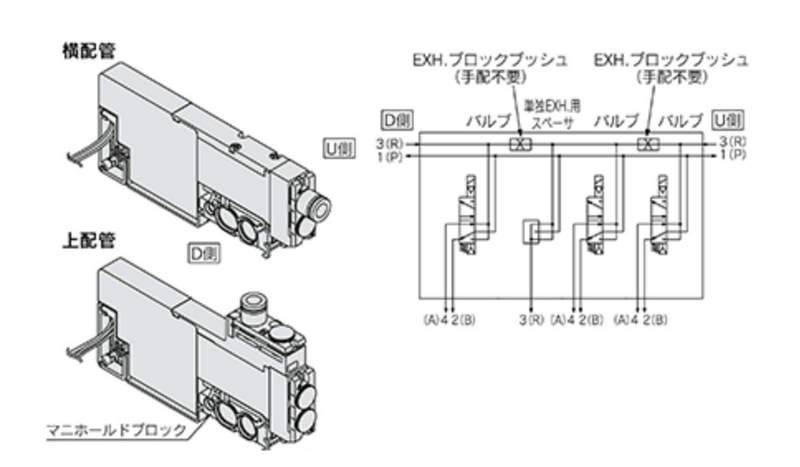

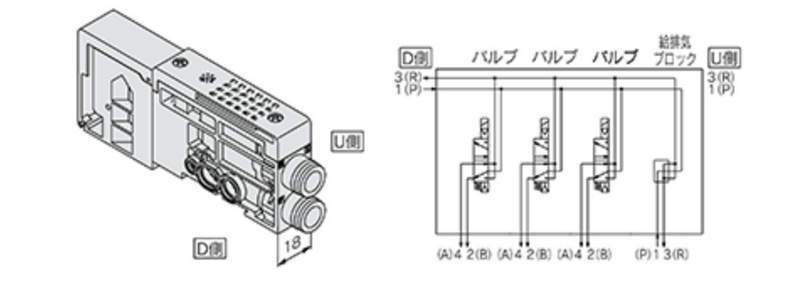

Секция подвода-отвода служит интерфейсом между распределителями и пневматической магистралью. Через входной порт в блок подаётся сжатый воздух, который затем распределяется по внутренним каналам секции и направляется к каждому из последовательно установленных распределителей. Конструкция внутренних каналов выполнена таким образом, чтобы минимизировать потери давления и избежать турбулентности, особенно при подключении большого числа модулей. Отводной порт выполняет функцию удаления избыточного давления или служит точкой подключения глушителя — в случае, если необходимо снизить уровень шума при сбросе. При использовании секции в составе нескольких распределителей обеспечивается централизованное управление подачей/сбросом без необходимости индивидуального подсоединения каждого модуля к компрессору. Модель SSQ2000-PR-3-C10 также может комплектоваться встроенными дросселями или фильтрами, в зависимости от конфигурации, что позволяет регулировать скорость срабатывания или степень очистки воздуха в момент подачи.

Применение в пневмосистемах

Секция широко используется в следующих областях:

• в станках с ЧПУ, где компактность и надёжность критичны;
• в упаковочных и фасовочных линиях, требующих точного пневмоуправления;
• в системах автоматической сборки, где применяется модульное распределение пневмопотоков;
• в транспортных и сортировочных установках с последовательным подключением распределителей;
• в промышленной робототехнике и манипуляторах, где важно централизованное питание исполнительных узлов.

Модульная архитектура позволяет легко масштабировать систему — при необходимости можно подключить дополнительную секцию или заменить повреждённую без демонтажа всей гребёнки.

Производитель и совместимость

Секция SSQ2000-PR-3-C10 выпускается под маркой, ориентированной на совместимость с распределителями серии SQ2000, что делает её полностью взаимозаменяемой в рамках данной линейки. Она подходит для модификаций с различным числом каналов (от 2 до 12), а также для конфигураций с двойным питанием, если требуется подача разных уровней давления в соседние распределители. Производственные стандарты обеспечивают точную посадку, отсутствие зазоров и соответствие всем параметрам герметичности и надёжности. Монтаж осуществляется вручную без применения специальных инструментов; при этом предусмотрены направляющие фиксаторы и обозначения сторонности установки.

Преимущества применения

Использование секции SSQ2000-PR-3-C10 обеспечивает целый ряд эксплуатационных и экономических выгод:

• уменьшение количества трубопроводов в шкафу;
• повышение скорости монтажа и демонтажа;
• снижение вероятности ошибок при сборке;
• облегчённая диагностика утечек и неисправностей;
• компактная посадка на DIN-рейку или монтажную панель;
• длительный срок службы без технического обслуживания.

Также важно отметить, что данное решение особенно выгодно при построении унифицированных пневмоблоков: наличие стандартизированных соединений позволяет упростить складской учёт и ускорить замену компонентов.

Таким образом, секция подвода-отвода SSQ2000-PR-3-C10 — это оптимальное решение для обеспечения надёжного и централизованного подключения сжатого воздуха в распределительных системах на базе модулей SQ2000. Благодаря компактности, высокой ремонтопригодности и совместимости с широкой линейкой распределителей, данный элемент является незаменимым в современной промышленной автоматике. Установка такой секции позволяет снизить издержки на обслуживание, повысить надёжность системы и обеспечить гибкость конфигурации без дополнительных затрат.
