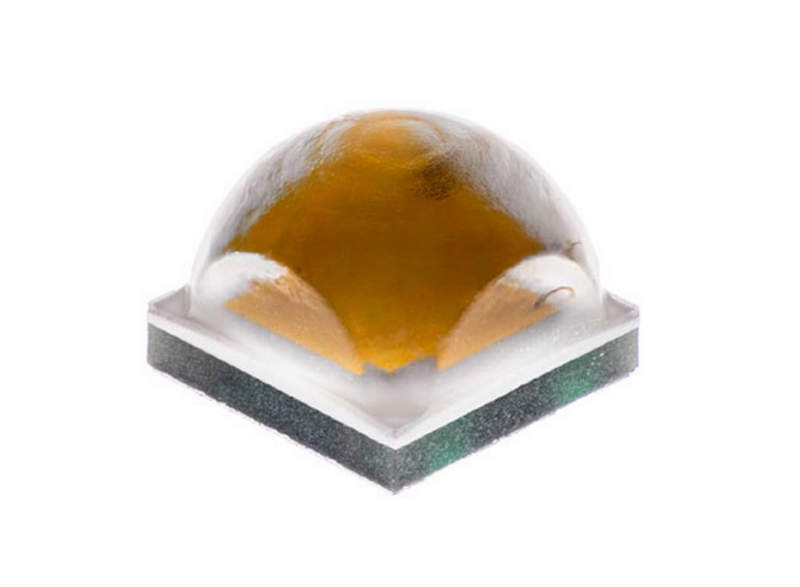

Светодиод Cree LED XPLAWT-00-0000-000BV50E3 — высокая эффективность в компактном корпусе

Светодиоды серии Cree XP-L являются представителями мощного и компактного класса твердотельных источников света, разработанных для применения в промышленных, уличных, автомобильных и специализированных оптических системах. Модель XPLAWT-00-0000-000BV50E3 относится к белым светодиодам холодного свечения с высокой световой эффективностью, компактным корпусом и улучшенной тепловой проводимостью.

Основные технические характеристики

При проектировании светодиодов серии XP-L была реализована архитектура SC5 (Silicon Carbide 5), благодаря которой светодиоды получили высокую плотность мощности и отличные параметры светоотдачи при относительно низком токе питания. Светодиод XPLAWT-00-0000-000BV50E3 выполнен в корпусе XP-L White, который соответствует стандарту 3.45×3.45 мм. Это упрощает установку и интеграцию в стандартные посадочные места на печатных платах. Цветовая температура светодиода составляет около 5000 К, что соответствует нейтральному или холодному белому свечению. Такой спектр обеспечивает отличную цветопередачу, приближенную к дневному свету. Индекс цветопередачи (CRI) варьируется в зависимости от подтипа, но в данной модификации обычно составляет не менее 70. Световой поток может достигать более 1000 лм при оптимальных условиях питания, включая питание током 350–1050 мА и напряжением в диапазоне 2.85–3.15 В.

Ключевой особенностью является высокая световая эффективность, достигающая в оптимальных режимах свыше 140 лм/Вт. Это делает светодиод одним из лидеров по энергоэффективности среди аналогов того же типоразмера. Также стоит отметить широкий угол излучения, составляющий порядка 125, что обеспечивает равномерное рассеивание света без выраженного пика.

Принцип действия и конструктивные особенности

Светодиод XPLAWT-00-0000-000BV50E3 построен на базе нитрида галлия (GaN) с подложкой из карбида кремния (SiC), что обеспечивает высокую теплопроводность и термическую стабильность при длительной эксплуатации. Кристалл светодиода помещён в корпус с силиконовой линзой, которая защищает чип от внешнего воздействия, при этом не искажает оптические свойства. Рабочий процесс светодиода основан на электролюминесценции: при подаче прямого напряжения на p-n переход происходит рекомбинация электронов и дырок, в результате чего выделяется фотон. Благодаря добавлению люминофорного покрытия часть излучения преобразуется в более длинные волны, формируя белый свет нужной цветовой температуры. Платформа SC5 позволяет разместить эмиттер на более плотной матрице, обеспечивая минимальные тепловые потери и улучшенную однородность свечения. Дополнительно используется усовершенствованная металлизация контактных площадок для повышения проводимости и стойкости к коррозии.

Диапазоны рабочих режимов

Для корректной и безопасной работы светодиода следует соблюдать предельно допустимые значения:

• Допустимый прямой ток – до 3 А (в импульсном режиме), однако для обеспечения надёжности предпочтительно использовать номинальные значения до 1,5 А;
• Прямое напряжение – 2.85–3.15 В в зависимости от тока и температуры корпуса;
• Рабочий температурный диапазон – от –40C до +85C, что позволяет использовать светодиод в наружных установках и в условиях повышенных температур;
• Допустимая температура корпуса (Tc) не должна превышать 105C при длительной эксплуатации.

Для достижения максимального срока службы (до 50 000 часов) рекомендуется использовать драйверы с контролем тока и термостабилизацией, а также качественные радиаторы с эффективным теплоотводом.

Сферы применения

Благодаря своим характеристикам светодиод XPLAWT-00-0000-000BV50E3 широко применяется в разнообразных сферах:

• в уличных светильниках и прожекторах для освещения дорог, площадей, фасадов и парков;
• в архитектурной подсветке зданий и сооружений, где требуется высокая направленность и стабильная цветовая температура;
• в автомобильных фарах ближнего и дальнего света, а также дневных ходовых огнях (DRL);
• в промышленном освещении цехов, ангаров, складов с повышенными требованиями к надёжности;
• в ручных и налобных фонарях, где важны малые габариты, энергоэффективность и интенсивность;
• в высокоточных медицинских и лабораторных приборах для освещения рабочих зон.

Компактный форм-фактор позволяет размещать светодиоды в модулях с высокой плотностью компонентов, включая многосегментные линейки или сборки с коллиматорной оптикой.

Условия монтажа и рекомендации по установке

Для надёжной работы светодиод должен быть установлен на плату с металлической подложкой (MCPCB), обеспечивающей эффективный тепловой отвод. Обязательна прокладка термопасты между подложкой и радиатором, особенно в условиях непрерывной работы. При пайке рекомендуется использовать метод пайки с контролем температуры не выше 260C в течение не более 5 секунд, с предварительным подогревом до 120C. Избегать перегрева, так как это может повредить силиконовую линзу или нарушить структуру корпуса. Допускается применение защитного оптического фильтра или линзы, если светодиод работает в условиях запылённости или высокой влажности. Уровень защиты конструкции в целом должен соответствовать условиям окружающей среды (например, IP65 и выше при наружной установке).

Преимущества светодиодов данной серии

Модель XPLAWT-00-0000-000BV50E3 обладает целым рядом достоинств, выгодно выделяющих её среди других источников света:

• высокая световая эффективность при компактных размерах;
• широкий диапазон рабочих температур и устойчивость к вибрациям;
• отличная стабильность цвета и отсутствие видимого мерцания;
• возможность точного управления яркостью с помощью ШИМ или аналогового драйвера;
• долгий срок службы даже при интенсивной эксплуатации;
• экологическая безопасность – отсутствие ртути, свинца, ультрафиолета.

Таким образом, светодиод Cree XPLAWT-00-0000-000BV50E3 представляет собой высокотехнологичный элемент, сочетающий в себе энергоэффективность, надёжность и универсальность. Он одинаково хорошо подходит как для промышленных и уличных решений, так и для точных задач, требующих высокой яркости при компактных габаритах. Благодаря стабильной работе, адаптивности к различным условиям и возможности интеграции в сложные оптические схемы, этот светодиод остаётся одним из эталонных решений в классе мощных SMD-компонентов.
