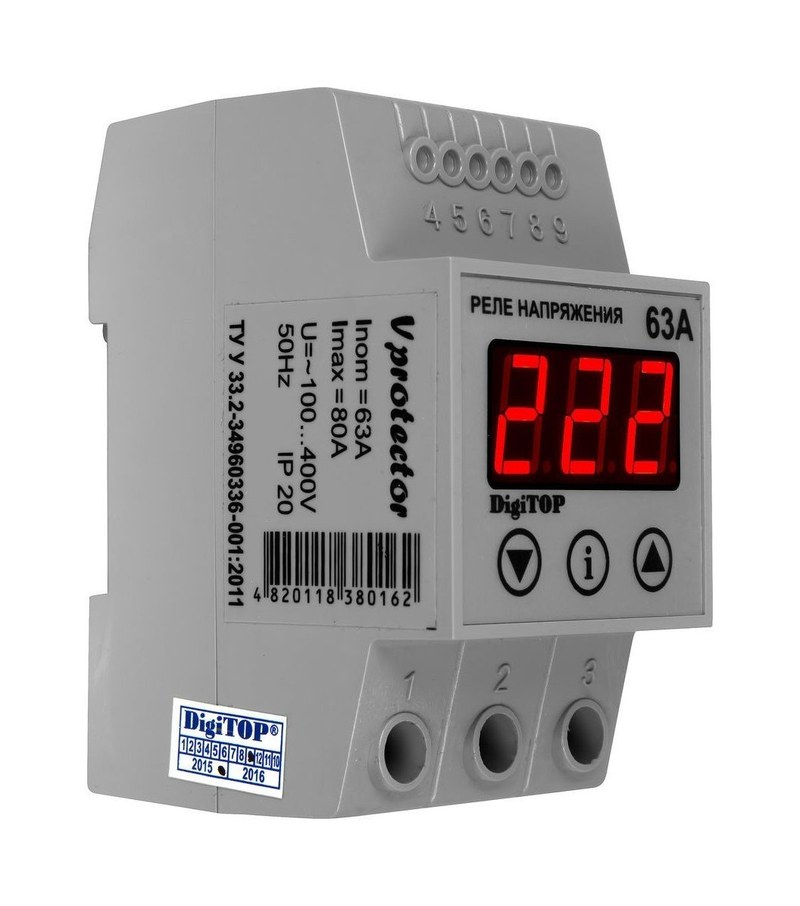

DigiTOP V-protector представляет собой серию микропроцессорных реле для отключения однофазной нагрузки при выходе сетевого напряжения за заданные границы. Аппарат не стабилизирует питание и не ограничивает импульс: его функция состоит в размыкании силовой цепи с автоматическим восстановлением после нормализации контролируемого параметра. Реле применяют в распределительных щитах жилых, административных и производственных объектов, где просадка либо повышение напряжения способно нарушить работу двигателей, компрессоров, блоков питания и автоматики. Настраиваемая задержка повторного включения учитывает требования нагрузки, которой необходима технологическая пауза перед перезапуском.
Технические характеристики
Ниже перечислены следующие параметры:
- контролируемая сеть — однофазная, номинальное напряжение 230 В,
- рабочий диапазон напряжения — 50–400 В,
- рабочая частота — 45–65 Гц,
- номинальный ток моделей — 16, 20, 25, 32, 40, 50 или 63 А,
- максимальный ток моделей — 20, 25, 32, 40, 50, 63 или 80 А соответственно,
- номинальная мощность активной нагрузки — 3,7–14,5 кВт,
- верхний порог отключения — 230–270 В с шагом 1 В,
- нижний порог отключения — 120–220 В с шагом 1 В,
- регулируемый гистерезис — 1–9 В с шагом 1 В,
- время отключения при превышении верхнего порога — не более 0,02 с,
- время отключения при 120–170 В — не более 1 с,
- время отключения при напряжении ниже 120 В — не более 0,02 с,
- задержка повторного включения — 5–600 с с шагом 5 с,
- погрешность встроенного вольтметра — не более 1 %,
- собственная потребляемая мощность — не более 1 Вт,
- степень защиты корпуса — IP20,
- рабочая температура — от −25 до +50 C,
- габариты двухмодульного исполнения — 90 × 35 × 67 мм,
- монтаж — на профиль TS-35.
Измерительный и коммутационный алгоритм
Измерительный тракт передает масштабированный сигнал микроконтроллеру, который вычисляет действующее значение и сравнивает его с уставками. True RMS обеспечивает оценку несинусоидального напряжения при питании от генератора или инвертора. Индикатор показывает текущее значение, а мигание — отсутствие питания на выходе во время аварии либо задержки. Режим 50 Hz рассчитан на стабильную сеть. В режиме Auto измерительная часть подстраивается к изменяющейся частоте; задержка отключения задается в пределах 0–900 мс с шагом 100 мс. Она исключает коммутацию при кратком изменении оборотов генератора после подключения нагрузки. Вне диапазона 45–65 Гц стабильная работа не гарантируется.
Конструкция, монтаж и подключение

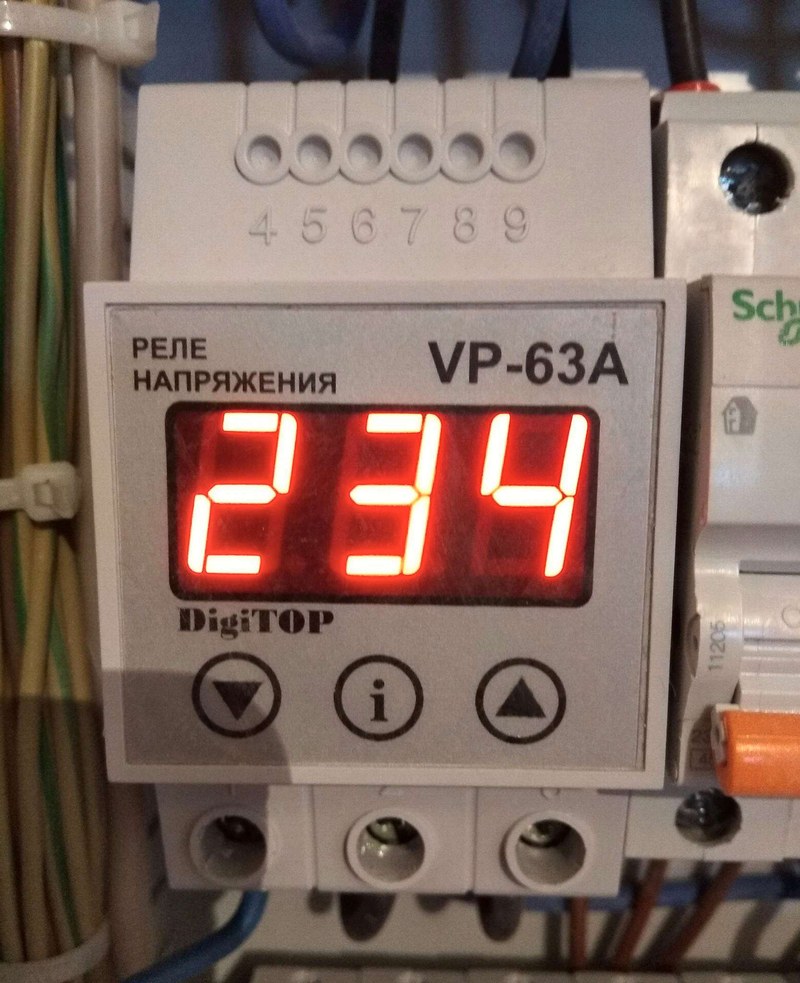

Корпус монтируется в щите на DIN-рейку. Спереди находятся индикатор и кнопки, винтовые зажимы служат для входной линии и нагрузки. Допустимое сечение составляет до 6 мм2 для исполнений 16–32 А, до 10 мм2 для 40 А и до 16 мм2 для 50–63 А. Многопроволочные жилы оконцовывают опрессованными наконечниками. Монтаж выполняют при снятом напряжении по схеме клемм. Расчетный ток реле выбирают не ниже длительного тока цепи, автомат согласуют с проводкой и контактной группой. Мощности указаны для активной нагрузки; двигатели, трансформаторы и импульсные блоки создают пусковые токи. При необходимости реле управляет катушкой контактора, через который проходит силовой ток.
Настройка и эксплуатационный контроль
Пользователь задает границы, гистерезис, задержку включения, яркость и режим частоты. Значения сохраняются в энергонезависимой памяти. Автоблокировка препятствует случайному изменению, память последнего события показывает напряжение отключения, а сброс восстанавливает заводскую конфигурацию. Температурный контроль отслеживает нагрев корпуса. При 70 C нагрузка отключается с индикацией Hot, а при охлаждении до 60 C включается вновь. Функция снижает риск повреждения при плохом контакте, перегрузке или слабом воздухообмене, но не заменяет расчет проводников. Момент затяжки клемм равен 2,2 ± 0,2 Н·м; соединения проверяют по регламенту щита.
Практические преимущества
Раздельная настройка порогов дает возможность согласовать защиту с допустимым диапазоном конкретного оборудования. Регулируемая пауза предотвращает немедленный перезапуск компрессорной техники. Гистерезис уменьшает износ контактов при нестабильной сети, память события упрощает анализ отключения, а режим Auto обеспечивает совместимость с резервным генератором. Компактный корпус занимает два стандартных модуля и сохраняет доступ к органам настройки без демонтажа аппарата. Индикация фактического напряжения обеспечивает быстрый контроль в сети, а сохранение настроек после пропадания питания исключает повторное программирование устройства.
Таким образом, DigiTOP V-protector выполняет селективную по напряжению коммутацию однофазной нагрузки, сочетая цифровое измерение, регулируемые уставки, выдержку повторного включения и внутреннюю термозащиту. Корректная эксплуатация требует согласования номинала с током цепи, учета пусковых процессов, установки аппарата в защищенном щите и применения самостоятельных средств токовой и импульсной защиты. Компания «Олниса» осуществляет поставку промышленного оборудования DigiTOP V-protector для распределительных и технологических электроустановок.
