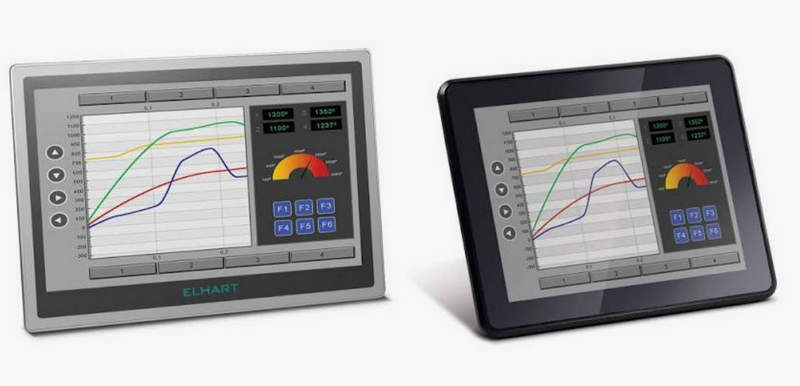

Промышленная HMI-панель Elhart: удобное управление технологическими процессами

HMI-панели Elhart представляют собой специализированные устройства человеко-машинного интерфейса, предназначенные для отображения технологической информации, управления промышленным оборудованием и организации удобного взаимодействия оператора с автоматизированными системами. Такие устройства применяются в составе производственных линий, шкафов управления, систем диспетчеризации и различных комплексов промышленной автоматизации. Основная задача Elhart HMI заключается в обеспечении наглядного контроля параметров оборудования, быстрого доступа к настройкам и стабильного обмена данными между оператором и контроллерами. Промышленные панели HMI Elhart отличаются компактной конструкцией, сенсорным управлением, высокой скоростью обработки информации и возможностью интеграции с различными промышленными протоколами связи. Устройства используются для отображения состояния механизмов, контроля технологических процессов, вывода аварийных сообщений и изменения рабочих параметров подключенных систем.

Технические характеристики

Основные параметры HMI-панелей Elhart определяют возможности применения оборудования в промышленных системах управления. Ниже перечислены ключевые технические характеристики устройств:

• Тип устройства — промышленная панель оператора с сенсорным экраном,
• размер дисплея — от 4,3 до 15,6 дюймов в зависимости от исполнения,
• разрешение экрана — до 1366×768 пикселей для моделей с увеличенной диагональю,
• тип сенсорной панели — резистивная или емкостная сенсорная технология,
• количество отображаемых цветов — до 16,7 миллионов оттенков,
• напряжение питания — 12–24 В постоянного тока,
• потребляемая мощность — в среднем от 5 до 15 Вт в зависимости от конфигурации,
• рабочая температура — приблизительно от -10 до +60 C,
• степень защиты лицевой панели — до IP65 при установке в шкаф управления,
• процессорная архитектура — энергоэффективная вычислительная платформа для работы интерфейсных приложений,
• объем оперативной памяти — несколько десятков мегабайт и более в зависимости от модели,
• встроенная память хранения данных — используется для программ пользователя, экранных проектов и журналов событий,
• интерфейсы подключения — Ethernet, USB, последовательные порты RS-232, RS-485,
• поддерживаемые протоколы обмена — Modbus RTU, Modbus TCP и другие промышленные коммуникационные стандарты,
• скорость передачи данных по последовательным интерфейсам — до 115200 бит/с,
• монтаж — фронтальная установка в панель шкафа управления с фиксацией крепежными элементами.

Особенности конструкции устройств

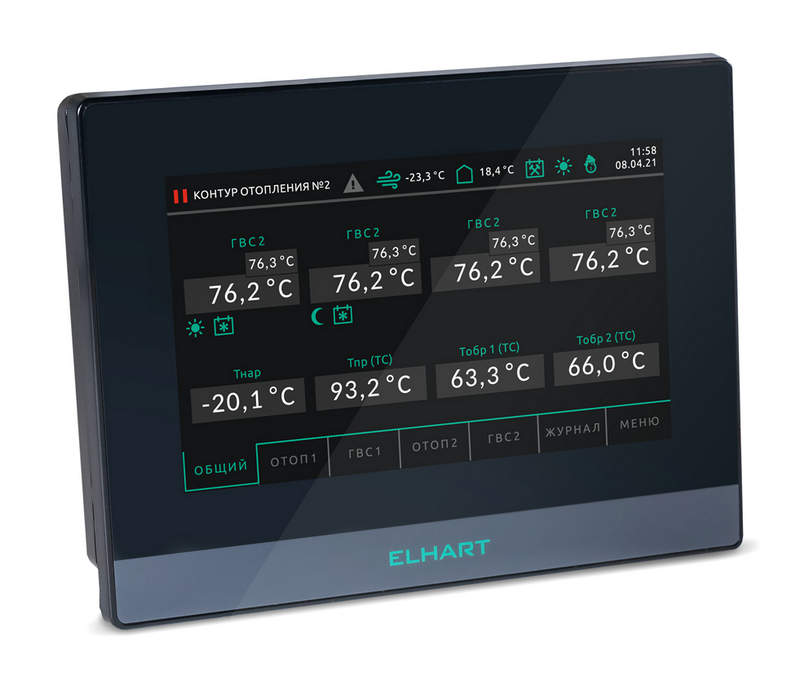

Конструкция Elhart HMI разработана с учетом требований промышленной эксплуатации и длительной работы в составе автоматизированных систем. Корпус устройства выполняется из прочных материалов, обеспечивающих защиту внутренних электронных компонентов от механических воздействий и внешних факторов. Лицевая часть панели имеет плоскую поверхность с удобной зоной управления, что позволяет устанавливать оборудование непосредственно в дверцы электрических шкафов и операторские панели. Основным элементом конструкции является сенсорный дисплей, который выполняет функции отображения технологических данных и приема команд пользователя. Экран обеспечивает вывод графических элементов, мнемосхем, таблиц параметров, графиков изменения величин и сообщений о состоянии оборудования. Сенсорная система позволяет оператору изменять настройки, запускать процессы и контролировать работу подключенных устройств без использования дополнительных органов управления. Внутренняя архитектура Elhart HMI включает вычислительный модуль, память хранения проектов, коммуникационные контроллеры и электронные цепи питания. Программная часть панели обеспечивает создание пользовательских интерфейсов с различными элементами визуализации. В зависимости от настроенного проекта устройство может отображать текущие значения температуры, давления, скорости вращения, расхода, уровня и других технологических параметров. Ключевыми особенностями конструкции являются:

• сенсорный интерфейс управления с отображением графических элементов,
• поддержка многоэкранной структуры проектов для различных технологических зон,
• возможность создания окон состояния оборудования и диагностических сообщений,
• наличие коммуникационных портов для подключения контроллеров и устройств автоматики,
• встроенные функции мониторинга параметров и регистрации событий,
• поддержка графиков изменения технологических величин в реальном времени,
• возможность хранения пользовательских настроек и рабочих данных,
• компактное исполнение для установки в ограниченном пространстве шкафов управления.

Принцип работы Elhart HMI основан на получении данных от промышленного оборудования через коммуникационные интерфейсы, обработке полученной информации и ее отображении на экране оператора. При поступлении команд от пользователя панель передает управляющие сигналы подключенным контроллерам, обеспечивая взаимодействие между человеком и автоматизированной системой.

Области применения

HMI-панели Elhart используются в различных направлениях промышленной автоматизации. Ниже представлены основные сферы применения оборудования:

• системы управления производственными линиями и технологическими установками,
• автоматизация сборочных и упаковочных комплексов,
• контроль параметров насосных и вентиляционных систем,
• управление электрическими шкафами промышленного оборудования,
• мониторинг работы станков и производственных механизмов,
• системы учета и визуализации технологических процессов,
• автоматизированные комплексы пищевой, химической и машиностроительной отраслей,
• диспетчерские пункты контроля оборудования.

Таким образом, Elhart HMI является эффективным решением для организации человеко-машинного взаимодействия в промышленных системах автоматизации. Панели обеспечивают визуальный контроль процессов, удобное управление оборудованием и надежный обмен данными с промышленными устройствами. Благодаря функциональной конструкции и широким возможностям интеграции оборудование применяется в различных производственных и технических комплексах. Компания «Олниса» предлагает поставку промышленного оборудования для предприятий, которым необходимы современные решения автоматизации и управления. В ассортименте компании представлены качественные компоненты и устройства Elhart HMI, предназначенные для построения надежных систем контроля и визуализации технологических процессов. «Олниса» обеспечивает поставку промышленного оборудования от проверенных производителей для различных сфер применения.
