Почему выбирают УЗО ABB 300мА для промышленных и бытовых установок

УЗО — это важнейшие элементы современных электрических сетей, обеспечивающие безопасность людей и имущества от поражения электрическим током, возгораний и других аварийных ситуаций, связанных с утечками тока. Среди множества производителей электротехнического оборудования особое место занимает шведско-швейцарская компания ABB — мировой лидер в области автоматизации и электротехники. Продукция ABB отличается высокой надежностью, соответствием международным стандартам и широким спектром применения.

Принцип работы 300 мА ABB

УЗО ABB могут быть как электромеханическими (не зависят от напряжения питания, более надежны), так и электронными (дешевле, но требуют наличия напряжения для работы схемы управления). Для промышленного применения предпочтительны именно электромеханические модели — они сохраняют работоспособность даже при обрыве нулевого провода. Важной характеристикой УЗО является время срабатывания. Для устройств типа S (селективных) время срабатывания увеличено (до 0,13–0,5 сек), что позволяет обеспечить избирательность — сначала отключается нижестоящее УЗО с меньшим током срабатывания (например, 30 мА), а если оно по каким-то причинам не сработало — срабатывает вышестоящее УЗО 300 мА. Это предотвращает отключение всей линии при локальной неисправности.

Конструктивные особенности и технические характеристики УЗО ABB 300 мА

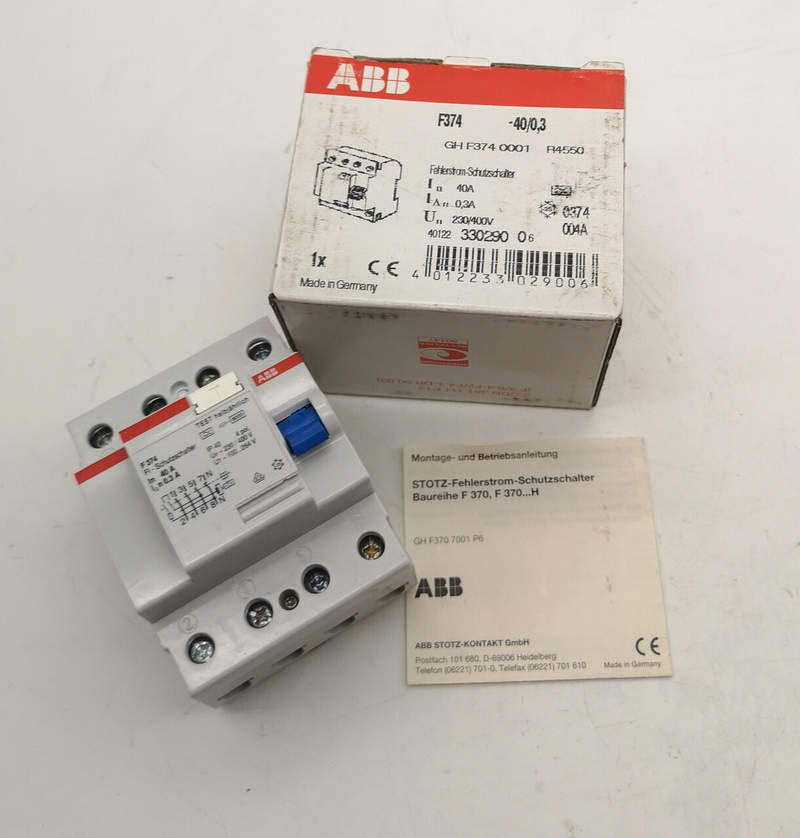

ABB выпускает УЗО 300 мА в различных сериях, наиболее популярные из которых — F200, FH200, DS201 и другие. Эти устройства соответствуют международным стандартам IEC/EN 61008 и IEC/EN 61009, а также требованиям ГОСТ Р МЭК 61008-1-2018 и ГОСТ Р 51326.1-99. Основные технические параметры УЗО ABB 300 мА:

• Номинальный дифференциальный ток срабатывания (In) — 300 мА.
• Номинальный ток (In) — от 16 до 125 А (в зависимости от модели).
• Количество полюсов: 2P (однофазное), 4P (трехфазное).
• Номинальное напряжение: 230 В (однофазное), 400 В (трехфазное).
• Класс селективности: тип S (селективное, с выдержкой времени).
• Степень защиты: IP20 (для установки в щит).
• Механическая и электрическая износостойкость: до 10 000 циклов.
• Температурный диапазон эксплуатации: от -25C до +55C.
• Габариты: стандартный модульный размер — 18 мм на полюс (для DIN-рейки).

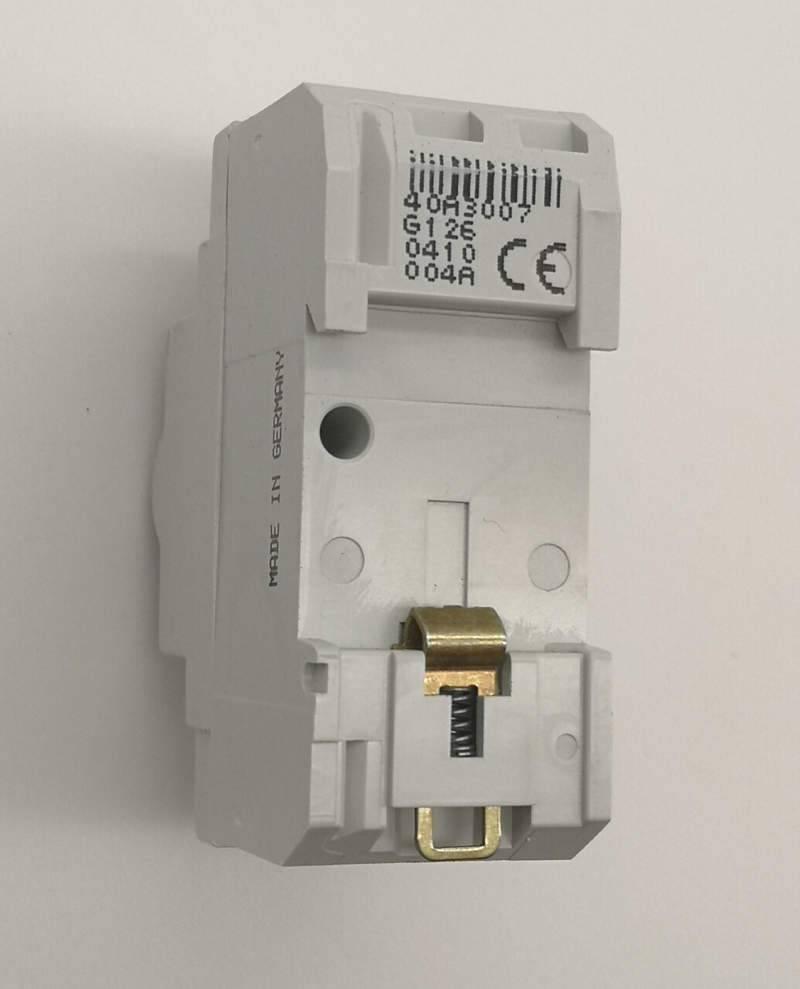

Устройства ABB оснащены индикатором срабатывания (флажок или окно), который показывает, было ли отключение вызвано утечкой тока или механическим воздействием. Также предусмотрена кнопка «Тест» для проверки работоспособности устройства — при ее нажатии искусственно создается ток утечки, и УЗО должно отключиться. Конструкция корпуса выполнена из термостойкого, негорючего пластика, контакты — из посеребренной меди или сплавов с высокой проводимостью и устойчивостью к дуге. Клеммы позволяют подключать провода сечением до 35 мм2 (в зависимости от модели), с зажимом винтового или пружинного типа.

Области применения УЗО 300 мА ABB

УЗО с током срабатывания 300 мА применяются в следующих случаях:

• На вводе в здание или распределительный щит — как общее противопожарное УЗО, защищающее всю электропроводку от возгораний из-за утечек. Особенно актуально для старых зданий с изношенной изоляцией.
• В системах с большой протяженностью кабельных линий — где естественные токи утечки могут суммироваться и достигать значительных величин. Например, в промышленных цехах, на стройплощадках, в торговых центрах.
• Для обеспечения селективности — в многоуровневых системах защиты. УЗО 300 мА типа S устанавливается на верхнем уровне, а на нижних — УЗО с меньшим током (30 мА, 100 мА). Это позволяет локализовать неисправность без отключения всей сети.
• На линиях с высоким уровнем помех или нелинейных нагрузок — например, при подключении частотных преобразователей, импульсных блоков питания, сварочного оборудования, где возможны ложные срабатывания чувствительных УЗО.

В системах с обязательным резервированием — где нельзя допустить ложного отключения из-за мелких утечек, но необходимо защитить от крупных аварий.

Преимущества продукции ABB

Продукция ABB заслужила доверие профессионалов по всему миру благодаря:

• Высокому качеству и надежности — устройства проходят строгий контроль на всех этапах производства.
• Соответствию международным стандартам — сертификаты TÜV, VDE, SEMKO, ГОСТ Р и др.
• Широкому ассортименту — возможность подобрать УЗО под любые задачи: от бытовых до промышленных.
• Простоте монтажа и обслуживания — модульная конструкция, совместимость с DIN-рейкой, понятная маркировка.
• Долговечности — рассчитаны на десятки лет эксплуатации даже в тяжелых условиях.
• Инновационным решениям — например, наличие УЗО с функцией самодиагностики, дистанционного управления, индикации остаточного тока.

ABB также предлагает комбинированные устройства — дифференциальные автоматы (АВДТ), сочетающие функции УЗО и автоматического выключателя в одном корпусе. Это экономит место в щите и упрощает монтаж.

Правила выбора и монтажа УЗО 300 мА ABB

При выборе УЗО необходимо учитывать:

• Тип сети (однофазная или трехфазная).
• Тип утечки — AC, A или B. Для современных сетей с импульсными нагрузками (компьютеры, LED-освещение, зарядные устройства) рекомендуется тип A или B.
• Класс селективности — если требуется селективность, выбирается тип S.
• Условия эксплуатации — температура, влажность, наличие агрессивных сред.

Монтаж УЗО должен выполняться квалифицированным электриком в соответствии с ПУЭ (Правила устройства электроустановок) и СП 31-110-2003. Основные правила:

• УЗО устанавливается после вводного автомата, но до групповых автоматов.
• Нулевой провод после УЗО не должен соединяться с землей или нулевыми проводами других групп.
• Фазный и нулевой проводники должны проходить через УЗО строго парами.
• Запрещено объединять нулевые провода от разных УЗО.
• После установки обязательно проводится проверка кнопкой «Тест».

Таким образом, 300 мА ABB — это надежное, проверенное временем решение для обеспечения пожарной безопасности и селективной защиты в сложных электрических сетях. Оно не заменяет, а дополняет защиту на уровне конечных потребителей, обеспечивая многоуровневую систему безопасности. Благодаря высокому качеству, широкому модельному ряду и соответствию международным стандартам, продукция ABB является оптимальным выбором для проектировщиков, монтажников и эксплуатирующих организаций. Правильный подбор, установка и обслуживание УЗО 300 мА позволяют значительно снизить риски возгораний, продлить срок службы электрооборудования и обеспечить стабильную работу электросетей в любых условиях.
