Почему выбирают Siemens SIMATIC S7-200 для автоматизации?

Контроллеры серии SIMATIC S7-200 от компании Siemens являются одними из наиболее востребованных решений в области промышленной автоматизации. Они разработаны для выполнения задач управления в системах средней и небольшой сложности, таких как управление станками, насосными станциями, конвейерами, системами вентиляции и другими технологическими процессами. Одной из ключевых моделей в этой серии является CPU 216-2AD22-OXBO — универсальный программируемый логический контроллер (ПЛК), обладающий высокой производительностью, расширенным набором встроенных функций и широкими возможностями интеграции.

Общие сведения о контроллере

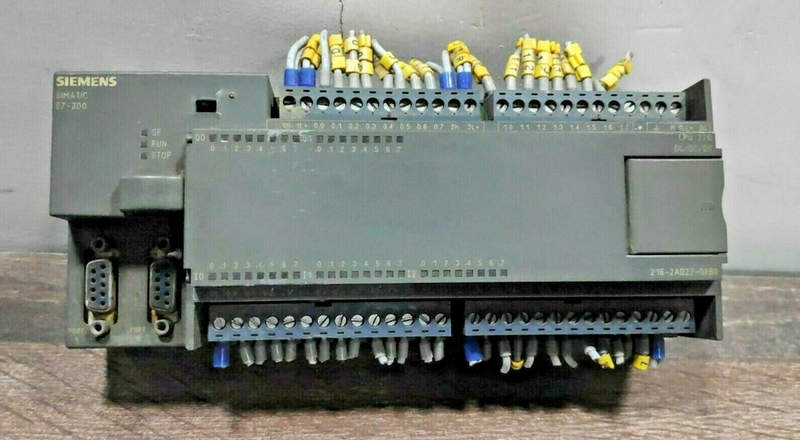

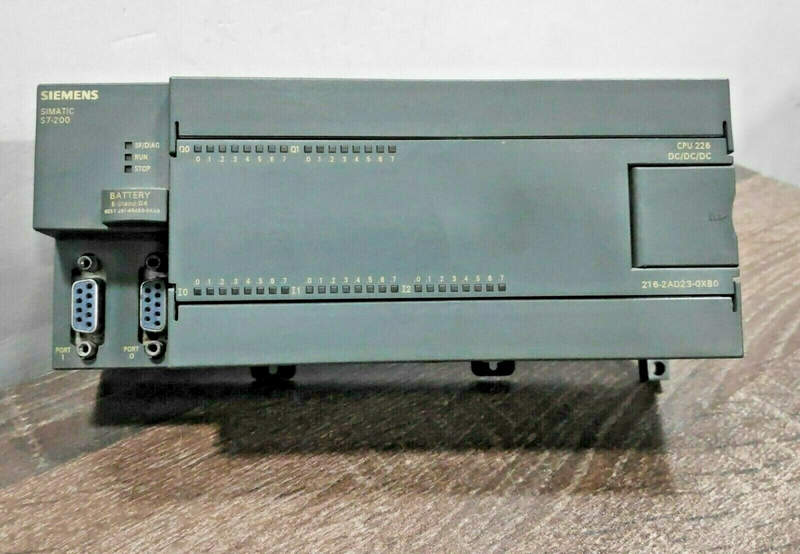

Модель Siemens SIMATIC S7-200 CPU 216-2AD22-OXBO относится к семейству компактных ПЛК, предназначенных для решения задач автоматизации в различных отраслях промышленности. Следует обратить внимание на обозначение модели:

• CPU 216 — указывает на тип процессорного модуля (в данном случае — 216), который обладает расширенным объемом памяти и количеством входов/выходов по сравнению с базовыми моделями;
• 2AD22 — обозначает конкретную конфигурацию: переменное напряжение питания (AC), 24 входа/выхода (14 цифровых входов + 10 цифровых выходов), реле-выходы;
• OXBO — специальная версия, в которой буква "O" означает, что это заказная модификация (OEM), а "XBO" указывает на наличие дополнительных функций или изменений по требованию заказчика (например, отсутствие маркировки, изменённый набор библиотек, специфическая прошивка).

Технические характеристики

Контроллер CPU 216-2AD22-OXBO работает от сети переменного тока напряжением 85–264 В (частота 47–63 Гц), что делает его пригодным для использования в большинстве промышленных сетей. Он оснащён встроенными дискретными входами и выходами:

• 14 цифровых входов (24 В постоянного тока);
• 10 релейных выходов (максимальный ток коммутации — 2 А на канал, до 10 А суммарно).

Релейные выходы позволяют управлять нагрузками с высоким пусковым током (например, контакторами, электромагнитными клапанами, лампами накаливания), что делает контроллер пригодным для применения в системах с разнородными исполнительными устройствами.

Объём памяти контроллера включает:

• 4 Кбайт для хранения пользовательской программы;
• 2,5 Кбайт оперативной памяти для данных;
• 10 Кбайт энергонезависимой памяти (EEPROM), сохраняющей данные при отключении питания.

Такой объём памяти позволяет реализовывать сложные алгоритмы управления, включая обработку аналоговых сигналов, работу с таймерами и счетчиками, реализацию ПИД-регулирования и обмен данными по сетям. Контроллер поддерживает до 7 расширений через модули сигналов (EM), что позволяет увеличить количество входов/выходов, добавить аналоговые каналы, импульсные входы или интерфейсы связи. Это делает систему гибкой и масштабируемой.

Встроенные функции и возможности

Одним из преимуществ S7-200 CPU 216 является наличие встроенных функций, которые снижают потребность во внешних устройствах:

• 4 высокоскоростных счётчика с частотой счёта до 30 кГц (режимы: одиночный, двойной, четырёхкратный);
• 2 выхода для генерации импульсов (PTO/PWM) с частотой до 20 кГц, что позволяет управлять шаговыми двигателями или осуществлять широтно-импульсную модуляцию;
• 2 аналоговых входа (0–10 В или 0–20 мА), используемые для подключения датчиков температуры, давления, уровня и других аналоговых сигналов;
• встроенный ПИД-регулятор — позволяет реализовать системы автоматического регулирования без дополнительного программирования;
• реальное время (RTC) — часы реального времени с возможностью сохранения данных при отключении питания (требуется резервное питание).

Программирование и среда разработки

Программирование контроллера осуществляется в среде STEP 7-Micro/WIN, разработанной компанией Siemens. Эта среда поддерживает три языка программирования согласно стандарту МЭК 61131-3:

• LAD (Ladder Diagram — релейно-контактные схемы);
• FBD (Function Block Diagram — функциональные блоки);
• STL (Statement List — список инструкций).

Благодаря интуитивно понятному интерфейсу, встроенным библиотекам функций и мощным средствам диагностики, программирование становится доступным как для новичков, так и для опытных специалистов. Также поддерживаются функции отладки в реальном времени, мониторинг переменных и трассировка выполнения программы. Подключение к ПК осуществляется через интерфейс RS-485 (встроенный порт), который также используется для организации сети PPI (Point-to-Point Interface) — простого и надёжного протокола для обмена данными между несколькими контроллерами или с панелью оператора (HMI).

Применение в промышленности

Контроллер S7-200 CPU 216-2AD22-OXBO широко используется в различных отраслях:

• Водоснабжение и канализация — управление насосными станциями, контроль уровня, защита от сухого хода;
• Производственные линии — автоматизация упаковочных, фасовочных и конвейерных систем;
• Системы отопления, вентиляции и кондиционирования (HVAC) — управление климатом в зданиях;
• Энергетика — контроль и защита распределительных устройств;
• Пищевая промышленность — управление процессами смешивания, дозирования, стерилизации.

Благодаря своей надёжности, устойчивости к электромагнитным помехам и широкому диапазону рабочих температур (от 0 до +55 C), контроллер отлично подходит для эксплуатации в тяжёлых условиях промышленных предприятий.

Особенности модификации OXBO

Модель с индексом OXBO является специальной версией, предназначенной для OEM-производителей (Original Equipment Manufacturer). Такие контроллеры могут поставляться без стандартной маркировки Siemens, с предустановленной программой или изменённой конфигурацией ПО. Это позволяет интегрировать их в готовые изделия под собственным брендом, обеспечивая скрытность архитектуры и защиту интеллектуальной собственности. Кроме того, OXBO-модификации могут иметь ограниченный доступ к программе (защита паролем), что предотвращает несанкционированное изменение логики управления.

В целом, Siemens SIMATIC S7-200 CPU 216-2AD22-OXBO представляет собой высоконадёжное и гибкое решение для задач автоматизации малого и среднего масштаба. Его технические характеристики, богатый набор встроенных функций, простота программирования и возможность расширения делают его одним из самых популярных ПЛК в своём классе. Несмотря на то, что серия S7-200 была снята с производства (в пользу S7-1200), она продолжает активно использоваться благодаря большому количеству установленных систем, доступности запасных частей и программного обеспечения.
