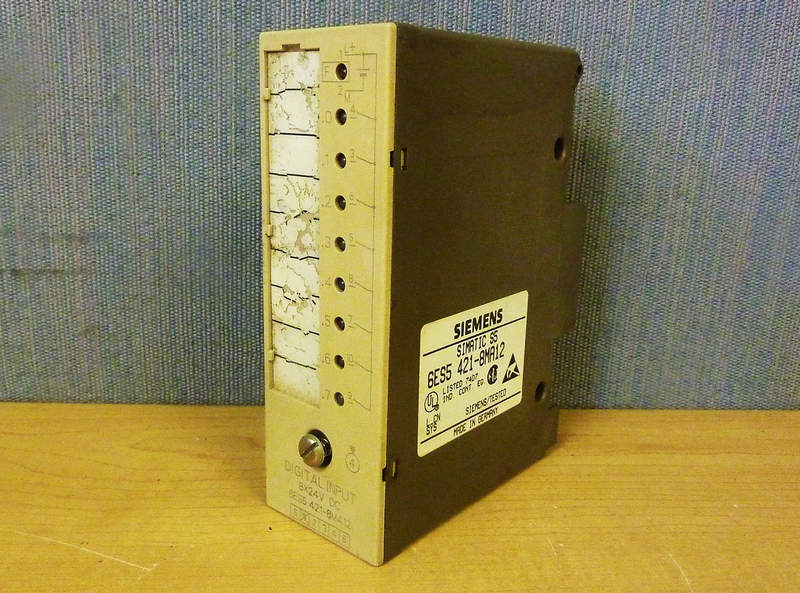

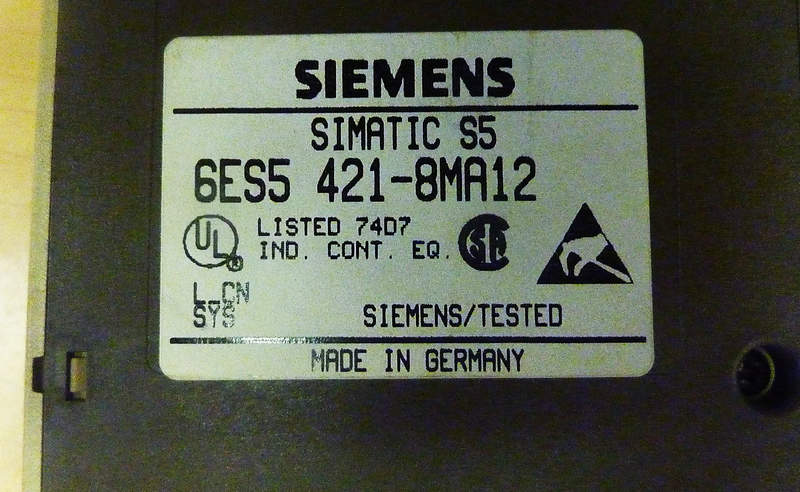

Повысьте эффективность производства с Siemens SIMATIC S5 6ES5 421-8MA12!

SIMATIC S5 — это серия программируемых контроллеров, разработанная в 1970-х годах и активно выпускавшаяся до начала 2000-х. Эта система стала одной из первых, предложивших стандартизированный подход к построению систем автоматизации. Архитектура SIMATIC S5 базируется на модульном принципе, что позволяет гибко настраивать конфигурацию контроллера под конкретные задачи. Основными компонентами системы являются центральный процессор (CPU), блоки питания (PS), модули ввода-вывода (DI/DO, AI/AO), коммуникационные модули (CP) и интерфейсные модули (IM). Центральный процессор 6ES5 421-8MA12 является одной из моделей среднего класса в линейке SIMATIC S5 и относится к серии CPU 95U. Он предназначен для решения задач средней и высокой сложности, обеспечивая высокую производительность, надёжность и устойчивость к внешним воздействиям.

Технические характеристики CPU 6ES5 421-8MA12

Модель 6ES5 421-8MA12 обладает следующими ключевыми характеристиками:

• Тип процессора: CPU 95U
• Рабочая частота: 16 МГц
• Объём оперативной памяти (RAM): до 24 Кбайт (в зависимости от конфигурации)
• Объём системной памяти: 8 Кбайт (встроенная)
• Таймеры/счётчики: 64 таймера и 64 счётчика
• Скорость выполнения логической операции: около 1 мкс
• Интерфейсы: поддержка шины K-Bus для подключения модулей ввода-вывода, а также возможность подключения коммуникационных процессоров через интерфейсные модули

• Напряжение питания: 24 В постоянного тока
• Рабочая температура: от 0C до +60C
• Степень защиты: IP20
• Масса: около 500 грамм
• Установка: на DIN-рейку (35 мм)

Особенностью данного процессора является его способность работать в составе распределённых систем, где модули ввода-вывода могут быть удалены от центрального блока на расстояние до нескольких сотен метров с использованием интерфейсных модулей и шины IM 308/318.

Программирование и ПО

Для программирования контроллеров SIMATIC S5 использовалась специализированная среда — STEP 5 (Standardized Tool for Engineering of Programmable Logic Controllers). Это программное обеспечение позволяло разрабатывать программы на языках, соответствующих стандарту МЭК 61131-3 (до его официального принятия), включая:

• AWL (Anweisungsliste) — список инструкций (аналог ассемблера)
• KOP (Kontaktplan) — язык релейной логики (лестничные диаграммы)
• FUP (Funktionsplan) — функциональные блок-схемы

Программа загружалась в ЦП через интерфейсный порт, обычно с помощью программатора (например, PG 740 или PG 770), либо через персональный компьютер с установленным ПО STEP 5 и соответствующим интерфейсным кабелем (например, PC-Adapter). Программа могла храниться как в оперативной памяти, так и в энергонезависимой памяти (например, на флоппи-диске или в виде карты памяти), что обеспечивало сохранность данных при отключении питания.

Области применения

Благодаря своей надёжности и устойчивости к промышленным условиям, CPU 6ES5 421-8MA12 нашёл широкое применение в следующих сферах:

• Производственные линии: автоматизация сборочных, упаковочных и контрольных операций.
• Энергетика: управление насосными станциями, котельными, системами вентиляции и кондиционирования.
• Химическая и нефтехимическая промышленность: контроль технологических процессов, работа с агрессивными средами.
• Транспорт: управление системами сигнализации, светофорами, тоннелями.
• ЖКХ: автоматизация водоснабжения, канализации, тепловых пунктов.

Особенно ценной была возможность интеграции этого контроллера в уже существующие системы, что делало его популярным решением при модернизации устаревших производств.

Современное состояние и перспективы

На сегодняшний день серия SIMATIC S5 официально снята с производства, и Siemens рекомендует переход на более современные платформы — SIMATIC S7 (S7-300, S7-400, S7-1200, S7-1500). Тем не менее, многие предприятия продолжают использовать контроллеры S5 из-за их надёжности и высокой стоимости замены всего оборудования. Для таких случаев существуют решения по модернизации: например, использование переходных модулей, позволяющих интегрировать старые S5-системы с новыми сетями, или постепенная замена CPU на совместимые модели с улучшенными характеристиками. Также важно отметить, что знания и опыт работы с SIMATIC S5 остаются востребованными среди специалистов по промышленной автоматизации, особенно в странах с развитой промышленной базой, где до сих пор эксплуатируются старые системы.

Таким образом, Siemens SIMATIC S5 6ES5 421-8MA12 — это яркий пример успешного инженерного решения, оказавшего значительное влияние на развитие промышленной автоматизации. Несмотря на устаревание технологии, этот контроллер продолжает служить надёжным инструментом в тысячах производственных систем по всему миру. Его долговечность, простота в обслуживании и высокая отказоустойчивость делают его достойным объектом изучения для специалистов в области автоматики. Изучение таких систем позволяет не только понять эволюцию ПЛК, но и оценить важность фундаментальных принципов проектирования промышленных контроллеров, которые актуальны и по сей день.
