Удобство и надежность: Siemens SIMATIC Panel Touch TP177B в автоматизации производства

В современной промышленной автоматизации важнейшую роль играют системы человеко-машинного интерфейса (HMI — Human Machine Interface), которые обеспечивают взаимодействие оператора с технологическим процессом. Одним из ключевых представителей таких устройств является панель Siemens SIMATIC TP177B. Это компактное, надежное и функциональное устройство, предназначенное для визуализации процессов, управления оборудованием и сбора данных на производстве. TP177B входит в линейку SIMATIC HMI, разработанную компанией Siemens — мировым лидером в области промышленной автоматизации.

Общая характеристика устройства

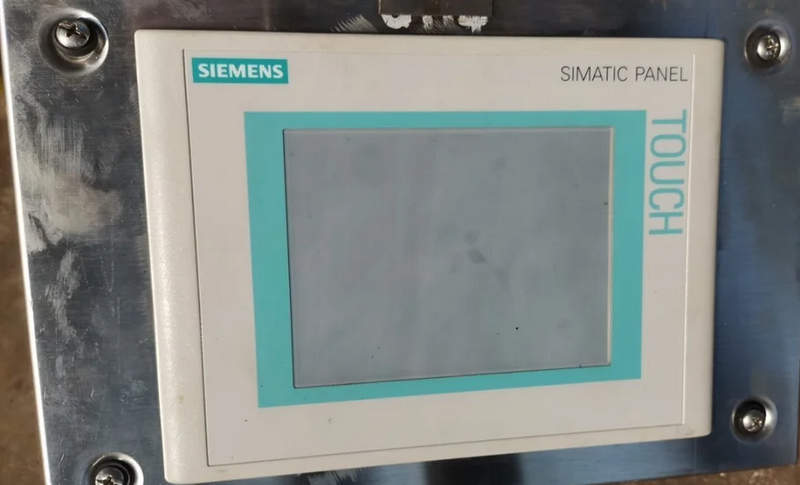

Siemens SIMATIC TP177B — это сенсорная панель оператора, разработанная для использования в промышленных условиях. Она сочетает в себе высокую производительность, надежность и удобство интерфейса. Устройство предназначено для установки на панели управления, шкафы или оборудование и может использоваться как автономно, так и в составе комплексной системы автоматизации на базе контроллеров SIMATIC S7. Основные технические характеристики TP177B включают:

• Дисплей диагональю 7 дюймов с разрешением 800x480 пикселей (WVGA), цветной TFT-экран с подсветкой;
• Сенсорная поверхность (резистивная технология), обеспечивающая точный отклик на касания;
• Встроенный процессор с достаточной производительностью для отображения сложных графических интерфейсов;
• Интерфейсы связи: PROFIBUS, Ethernet (в зависимости от модификации);
• Поддержка до 64 Мб встроенной памяти (в зависимости от версии);
• Рабочая температура от 0C до +50C, что делает панель пригодной для использования в различных промышленных средах;
• Степень защиты оболочки IP65 с передней стороны, что обеспечивает устойчивость к пыли и влаге.

Функциональные возможности

TP177B позволяет реализовать широкий спектр задач в системах автоматизации. Основные функции включают:

• Визуализация технологических процессов — панель отображает текущее состояние оборудования, параметры процесса, тревоги и аварийные ситуации в виде графиков, таблиц, анимированных элементов и мнемосхем. Это позволяет оператору быстро оценивать обстановку и принимать решения.
• Управление оборудованием — через интерфейс панели оператор может запускать, останавливать или изменять режимы работы станков, конвейеров, насосов и других устройств, подключённых к системе автоматизации.
• Архивирование данных — TP177B способна записывать исторические данные о работе оборудования, что полезно для анализа производительности, выявления неисправностей и ведения отчетности.
• Обработка тревог и событий — панель фиксирует и отображает сообщения о нештатных ситуациях (например, перегрев, обрыв датчика), а также позволяет просматривать журнал событий с указанием времени и описания.
• Поддержка мультиязычности — интерфейс может быть настроен на различные языки, что удобно при эксплуатации оборудования в международных условиях.

Программное обеспечение и интеграция

Для разработки проектов для TP177B используется программная среда Siemens — SIMATIC WinCC Flexible. Эта среда позволяет проектировать графические экраны, создавать переменные, настраивать подключения к контроллерам, организовывать анимацию и тревоги. WinCC Flexible поддерживает интеграцию с различными контроллерами Siemens (S7-300, S7-400, S7-1200, S7-1500), а также совместима с другими устройствами через стандартные протоколы (например, MPI, PROFIBUS, Ethernet). Процесс разработки включает несколько этапов:

• Создание проекта и выбор типа панели (в данном случае TP177B);
• Разработка графических экранов (экраны пуска, диагностики, настройки и т.д.);
• Определение переменных и их привязка к адресам в ПЛК;
• Настройка коммуникации с контроллером;
• Загрузка проекта на панель через интерфейс (обычно через Ethernet или MPI/PROFIBUS).

Области применения

TP177B широко применяется в различных отраслях промышленности:

• Машиностроение — управление станками с ЧПУ, прессами, роботами;
• Пищевая и фармацевтическая промышленность — контроль за технологическими процессами, соблюдение санитарных норм;
• Энергетика — мониторинг работы котлов, насосных станций, систем отопления;
• Водоснабжение и канализация — управление насосными установками, контроль уровней и давления;
• Производство упаковки — контроль за упаковочными линиями, дозаторами, этикетировочными машинами.

Благодаря своей универсальности, TP177B подходит как для небольших установок, так и для крупных производственных комплексов.

Эволюция и современные аналоги

TP177B была одной из популярных моделей в середине 2000-х — начале 2010-х годов. В настоящее время Siemens выпустил более современные версии HMI-панелей такие, как серии SIMATIC HMI KTP, Comfort Panel и Advanced Panel (например, KTP700, TP1500 Comfort, TP1200). Эти устройства обладают более мощными процессорами, увеличенной памятью, поддержкой емкостных сенсорных экранов, более широкими сетевыми возможностями (включая PROFINET, Wi-Fi, Bluetooth), а также совместимостью с новейшими версиями TIA Portal. Несмотря на это, TP177B продолжает использоваться на многих предприятиях благодаря своей надежности и простоте обслуживания. Для модернизации старых систем возможна замена TP177B на современные аналоги с сохранением существующей логики управления.

Таким образом, Siemens SIMATIC TP177B — это проверенное временем решение в области промышленной автоматизации. Несмотря на то, что сегодня существуют более современные и мощные HMI-устройства, TP177B остаётся актуальной благодаря своей надежности, простоте в эксплуатации и широкой поддержке со стороны производителя и пользовательского сообщества. Она демонстрирует высокий уровень интеграции с системами управления Siemens и продолжает служить важным элементом многих промышленных установок. Изучение особенностей TP177B позволяет лучше понять принципы построения HMI-систем и подготовиться к работе с более сложными и современными решениями в области автоматизации.
