Современный сенсорный дисплей Siemens MP 370-12 — контроль и мониторинг в реальном времени!

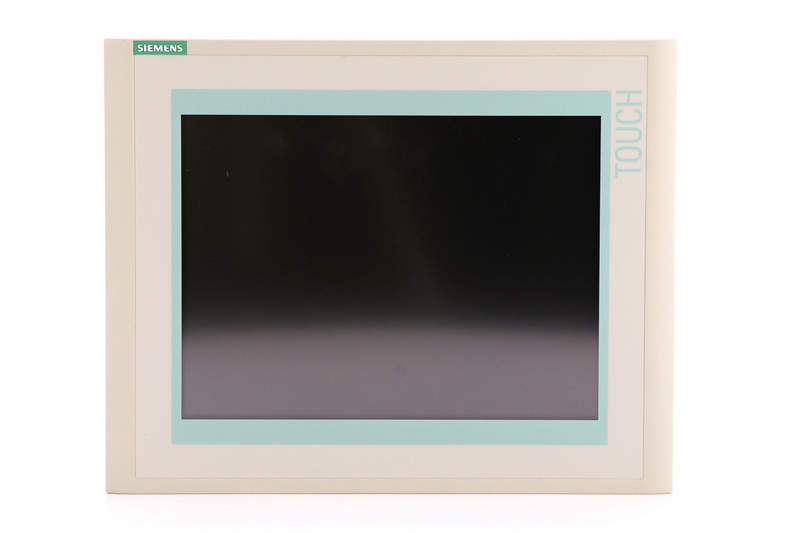

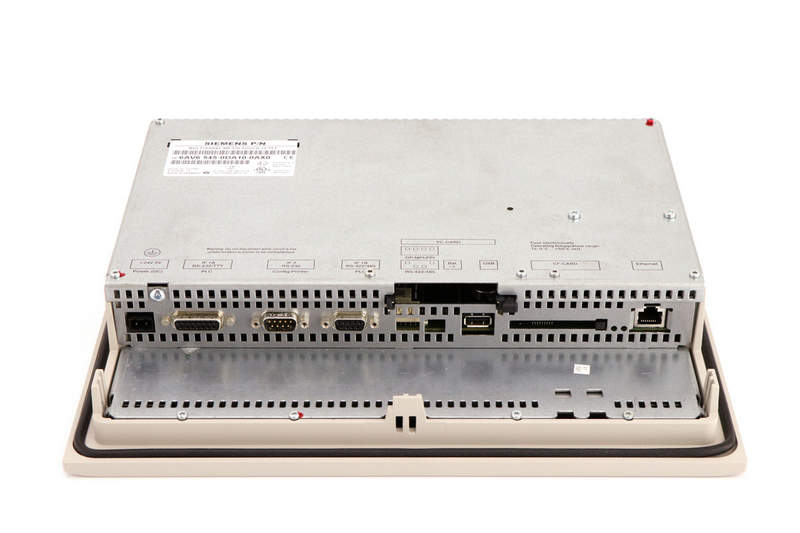

Панель оператора Siemens SIMATIC Multi Panel MP370-12 (модель 6AV6545-0DA10-0AX0) представляет собой высокопроизводительное устройство человеко-машинного интерфейса (HMI — Human Machine Interface), предназначенное для управления, визуализации и мониторинга технологических процессов в промышленной автоматизации. Являясь частью серии SIMATIC MP, данная панель ориентирована на применение в сложных и ответственных производственных системах, где требуется высокая производительность, надежность и интеграция с другими компонентами автоматизированных систем управления.

Технические характеристики

Панель 6AV6545-0DA10-0AX0 обладает следующими ключевыми техническими параметрами:

• Дисплей: 12-дюймовый цветной TFT-экран, 65536 цветов (16 бит), сенсорная панель с резистивной технологией (4-проводная).
• Разрешение: 800 × 600 пикселей (SVGA).
• Процессор: высокопроизводительный процессор (на базе Intel или аналога), обеспечивающий быструю обработку графики и данных.
• Оперативная память (RAM): 128 МБ, что позволяет эффективно работать с крупными проектами визуализации.
• Флэш-память: 64 МБ для хранения проектов, шрифтов, изображений и архивов.
• Операционная система: Windows CE .NET с предустановленным программным обеспечением WinCC flexible.
• Степень защиты: IP65 с передней стороны (пыле- и влагозащита), что позволяет использовать панель в жестких промышленных условиях.
• Температурный диапазон: от 0C до +50C (рабочий), от -20C до +70C (хранение).
• Питание: 24 В постоянного тока (допускается отклонение ±20%).

Программное обеспечение и интеграция

Для разработки проектов визуализации на MP370-12 используется программное обеспечение WinCC flexible, входящее в состав инструментов автоматизации Siemens. WinCC flexible позволяет создавать сложные экраны, настраивать тренды, алармы (сигнализации), пользовательские права, а также осуществлять архивирование данных. Проекты, разработанные в WinCC flexible, загружаются на панель через Ethernet, USB или MPI-интерфейс. Одним из ключевых преимуществ MP370-12 является его полная совместимость с контроллерами семейства SIMATIC S7-300, S7-400 и S7-1200/1500. Благодаря поддержке протоколов Profibus DP, MPI и Ethernet (TCP/IP), панель легко интегрируется в уже существующие автоматизированные системы. Это позволяет оператору получать доступ к данным PLC в реальном времени, управлять процессами, изменять уставки и отслеживать аварийные ситуации.

Особенности и преимущества

Вот основные особенности и преимущества контроллера CP 443-1:

• Высокая производительность. Благодаря мощному процессору и достаточному объему памяти, MP370-12 способен обрабатывать сложные графические проекты с множеством объектов, анимацией и динамическими данными без заметных задержек.
• Гибкость визуализации. Возможность создания многоуровневых экранов, использование графических библиотек, шаблонов и символов позволяет быстро разрабатывать интуитивно понятные интерфейсы для операторов.
• Надежность и долговечность. Корпус панели изготовлен из прочных материалов, выдерживающих механические воздействия, перепады температур и влажность. Сенсорная панель защищена от царапин и загрязнений.
• Поддержка архивации и трендов. Панель позволяет сохранять исторические данные о работе оборудования, строить графики изменения параметров во времени, что важно для анализа и оптимизации технологических процессов.
• Многоязычность и гибкая настройка прав доступа. Поддержка нескольких языков и возможность настройки уровней доступа (оператор, мастер, инженер) обеспечивают безопасную и удобную эксплуатацию.
• Расширенные возможности диагностики. Встроенные инструменты диагностики позволяют быстро выявлять неполадки в системе, проверять состояние соединений, отслеживать ошибки связи с контроллером.

Применение в промышленности

MP370-12 активно используется в системах автоматизации крупных производственных линий, например:

• на сборочных конвейерах в автомобильной промышленности;
• в системах управления насосными станциями и водоподготовкой;
• в установках химического синтеза и переработки;
• в энергетических системах (АСУ ТП электростанций).

Его высокая производительность делает его идеальным решением для проектов, где требуется одновременная работа с несколькими контроллерами, большим количеством переменных и сложной визуализацией.

В целом, панель оператора Siemens SIMATIC Multi Panel MP370-12 (6AV6545-0DA10-0AX0) — это надежное, производительное и функциональное решение для промышленной автоматизации. Благодаря высокому разрешению экрана, мощной аппаратной платформе, широким возможностям интеграции и поддержке современных технологий визуализации, она остается одним из флагманских решений в линейке HMI-устройств Siemens. Несмотря на то, что модель MP370-12 постепенно заменяется более современными решениями на базе SIMATIC HMI Comfort Panel, она до сих пор используется во многих промышленных объектах благодаря своей надежности и совместимости с существующими системами.
