Обеспечьте стабильность производства с Siemens SIMATIC S5 6ES5 944-7UB21
Серия SIMATIC S5 была представлена компанией Siemens в 1979 году и быстро завоевала популярность благодаря своей модульной архитектуре, высокой отказоустойчивости и возможности интеграции с различными периферийными устройствами. Система строилась на базе центрального процессора (CPU), который управлял работой входных/выходных модулей (I/O), коммуникационных интерфейсов и других компонентов. Архитектура S5 позволяла легко масштабировать системы — от простых установок до сложных распределённых комплексов. SIMATIC S5 поддерживала различные типы процессоров: от компактных моделей для простых задач до мощных CPU с возможностью работы в резервированном режиме. Все процессоры использовали язык программирования STEP 5, который был специфичен для данной серии и включал в себя несколько форм представления программ: STL (Statement List), LAD (Ladder Diagram) и FBD (Function Block Diagram).
Характеристики модуля 6ES5 944-7UB21

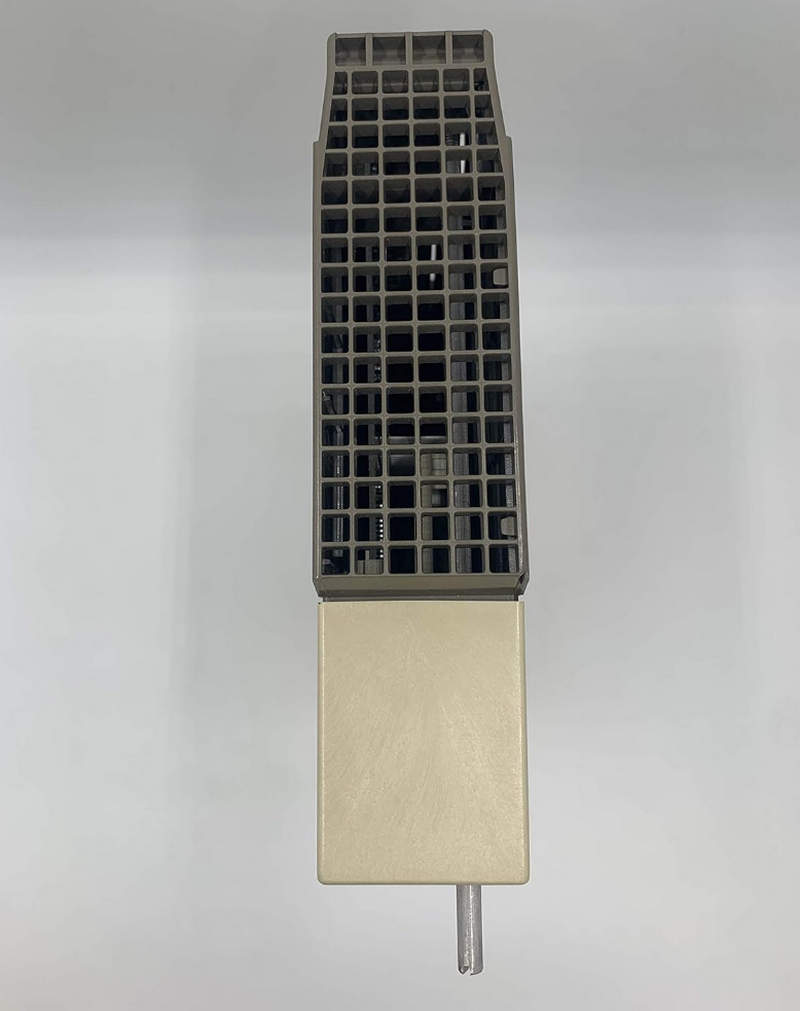

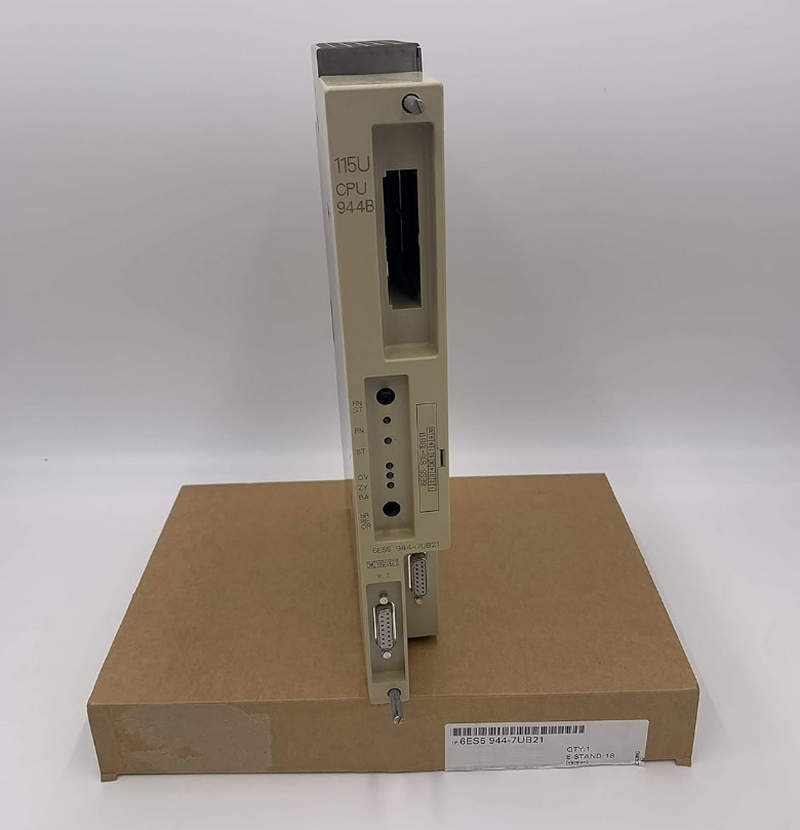

Модель 6ES5 944-7UB21 — это центральный процессорный модуль из семейства CPU 944. Он относится к классу высокопроизводительных CPU и предназначен для сложных задач автоматизации, требующих большой памяти, высокой скорости обработки и расширенных коммуникационных возможностей. Основные технические характеристики:
- Тип процессора: CPU 944B
- Объём оперативной памяти (RAM): до 256 Кбайт (с использованием внешних модулей памяти)
- Встроенная память: 32 Кбайт (EPROM или RAM с батарейным резервированием)
- Время выполнения битовой операции: около 0,8 мкс
- Время сканирования программы: зависит от объёма программы, но в типовых условиях составляет от нескольких миллисекунд
- Поддержка прерываний: да, включая временные, асинхронные и аппаратные прерывания
- Таймеры и счётчики: до 256 таймеров и 256 счётчиков
- Количество подключаемых модулей: до 21 (в зависимости от конфигурации шины)
- Интерфейсы: поддержка шины SIMATIC S5 (DIN-шин), возможность подключения к сетям через коммуникационные процессоры (например, CP 524, CP 535)
- Рабочее напряжение: 24 В постоянного тока или 120/230 В переменного тока (в зависимости от исполнения блока питания)
- Диапазон рабочих температур: от 0C до +60C
- Степень защиты: IP20.
Назначение и применение
Процессор 6ES5 944-7UB21 использовался в сложных промышленных системах, где требовалась высокая производительность и надёжность. Его типичные области применения включали:
- Автоматизация технологических процессов на химических и нефтеперерабатывающих заводах;
- Управление производственными линиями в машиностроении;
- Системы управления энергетическими объектами;
- Решение задач в металлургии и цементной промышленности;
- Работа в составе распределённых систем управления (например, с использованием станций периферии ET 200).
Благодаря большому объёму памяти и поддержке сложных программных структур, CPU 944B позволял реализовывать сложные алгоритмы управления, включая ПИД-регулирование, обработку аналоговых сигналов, обмен данными по промышленным сетям и взаимодействие с верхними уровнями АСУ ТП.
Программирование и среда разработки
Программирование контроллера 6ES5 944-7UB21 осуществлялось с помощью специализированного программного обеспечения — STEP 5. Это программная среда, разработанная Siemens, позволяла создавать, редактировать, тестировать и загружать программы в ПЛК. STEP 5 поддерживал все три основных языка программирования, принятых в то время для ПЛК:
- STL (Statement List) — текстовый язык, близкий к ассемблеру, позволяющий писать высокооптимизированные программы;
- LAD (Ladder Diagram) — графический язык, имитирующий релейно-контактные схемы, удобный для электриков и инженеров-автоматчиков;
- FBD (Function Block Diagram) — язык функциональных блоков, удобный для описания логики и алгоритмов.
Программы в STEP 5 состояли из организационных блоков (OB), функциональных блоков (FB), функций (FC) и блоков данных (DB). Организационный блок OB1 выполнялся циклически и служил основой программы. Другие OB (например, OB35 для циклических прерываний, OB40 для аварийных ситуаций) позволяли реализовать реактивное управление. Для загрузки программы в контроллер использовался программатор (например, PG 740 или PG 770) или ПК с установленным интерфейсным адаптером (например, PC Adapter). Также возможна работа через MPI-интерфейс (в более поздних модификациях) или через последовательный порт.
Таким образом, Siemens SIMATIC S5 6ES5 944-7UB21 — это важный этап в истории промышленной автоматизации. Этот контроллер стал символом перехода от релейных систем к программируемым логическим контроллерам и заложил основу для современных решений в области АСУ ТП. Несмотря на то, что сегодня он считается устаревшим, его надёжность, простота обслуживания и длительный срок службы делают его актуальным в некоторых отраслях. Изучение таких систем важно для понимания эволюции промышленной автоматизации и для обслуживания действующего оборудования на многих предприятиях. Модуль 6ES5 944-7UB21 остаётся примером качественной инженерной разработки, оказавшей значительное влияние на развитие промышленности второй половины XX века.
