Высокая надежность питания — ключ к успеху с Siemens SIMATIC S5 PS 7A 15A
SIMATIC S5 — это серия программируемых логических контроллеров (ПЛК), разработанная компанией Siemens для применения в промышленных системах автоматизации. Основные преимущества данной серии — высокая надёжность, гибкость конфигурации и широкий ассортимент модулей расширения. Система построена на модульной архитектуре, что позволяет адаптировать её под различные задачи — от простого управления станками до сложных технологических процессов на химических и энергетических предприятиях. Центральной частью любой системы SIMATIC S5 является центральный процессор (CPU), который требует стабильного питания. Однако для корректной работы всей системы необходимо обеспечить питанием не только CPU, но и все подключённые модули ввода-вывода, интерфейсные модули и резервные устройства. Именно здесь на первый план выходят блоки питания PS 7A и PS 15A.
Назначение и роль блоков питания PS 7A и PS 15A
Блоки питания PS 7A и PS 15A являются частью системы электропитания контроллеров SIMATIC S5. Они устанавливаются непосредственно на монтажный профиль (рельс) в составе стойки контроллера и обеспечивают преобразование сетевого переменного тока в стабилизированное постоянное напряжение, необходимое для работы электронных модулей. Основное назначение данных блоков:
- Преобразование входного переменного напряжения (обычно 120/230 В переменного тока) в постоянное напряжение +5 В и +24 В;
- Обеспечение стабильного питания центрального процессора и всех подключённых модулей;
- Защита от перегрузок, коротких замыканий и перегрева;
- Индикация состояния питания (светодиоды);
- Возможность параллельной работы нескольких блоков питания для увеличения общей мощности системы.
Технические характеристики PS 7A и PS 15A
Различие между моделями PS 7A и PS 15A заключается в их выходной мощности и максимальном токе нагрузки. PS 7A:
- Входное напряжение: 120/230 В переменного тока (переключаемое);
- Частота: 47–63 Гц;
- Выходное напряжение: +5 В постоянного тока;
- Максимальный ток нагрузки: 7 А;
- Выходная мощность: около 35 Вт;
- Дополнительный выход: +24 В (ограниченный ток, обычно до 0,5 А);
- Установка: на DIN-рейку;
- Габариты: соответствуют стандартным размерам модулей SIMATIC S5;
- Защита: от перегрузки, перегрева, короткого замыкания;
- Индикация: светодиоды «готовность» и «ошибка».
PS 15A:
- Входное напряжение: 120/230 В переменного тока;
- Частота: 47–63 Гц;
- Выходное напряжение: +5 В постоянного тока;
- Максимальный ток нагрузки: 15 А;
- Выходная мощность: около 75 Вт;
- Дополнительный выход: +24 В (до 1 А);
- Установка: на DIN-рейку;
PS 15A предназначен для использования в более мощных системах, где требуется питание большого количества модулей или высокопроизводительных CPU (например, CPU 95U, CPU 115U и др.). PS 7A, в свою очередь, подходит для средних и небольших конфигураций.
Конструкция и особенности монтажа

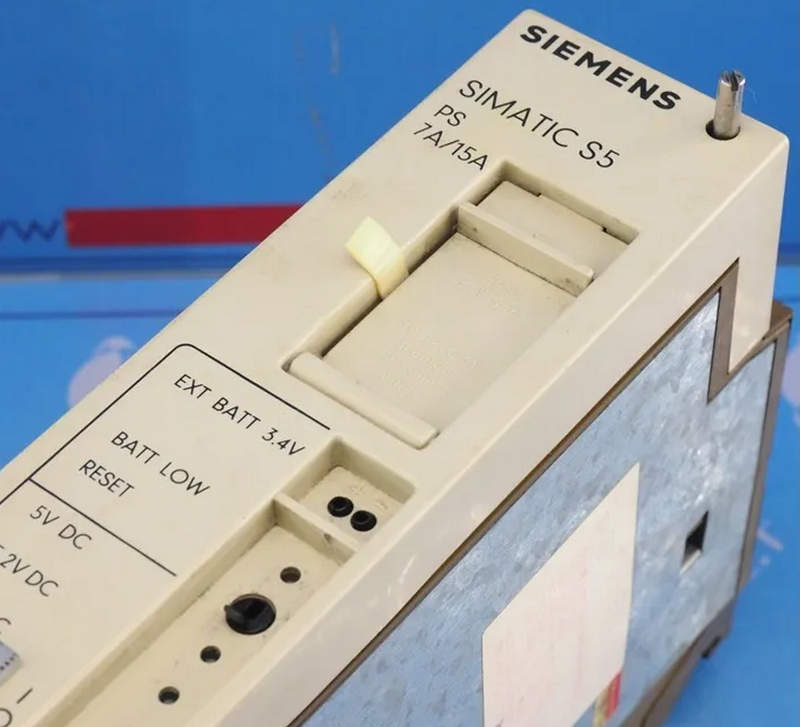

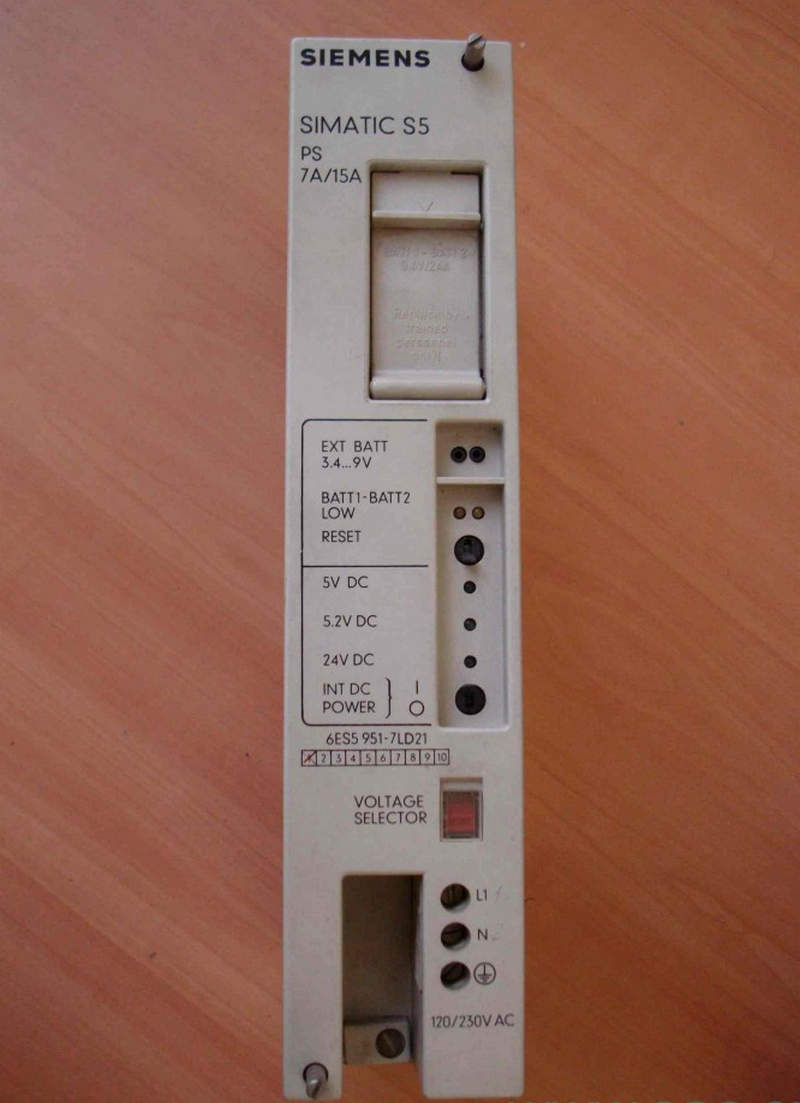

Блоки питания PS 7A и PS 15A выполнены в едином промышленном корпусе, соответствующем стандартам Siemens для серии S5. Они устанавливаются на стандартную DIN-рейку (35 мм) слева от центрального процессора или других модулей. Подключение осуществляется через заднюю шину (Backplane Bus), которая обеспечивает как механическое, так и электрическое соединение с другими модулями. Особенностью конструкции является наличие переключателя входного напряжения (120 В / 230 В), который необходимо устанавливать в соответствии с сетевыми параметрами. Неправильная установка может привести к выходу блока из строя. Также важным элементом является встроенный предохранитель на стороне переменного тока, защищающий от аварийных ситуаций.
Области применения
Блоки питания PS 7A и PS 15A широко применялись в промышленных системах автоматизации на протяжении нескольких десятилетий. Их можно встретить на предприятиях:
- Машиностроения;
- Химической и нефтехимической промышленности;
- Энергетики;
- Пищевой и упаковочной промышленности;
- В системах управления насосными станциями, лифтами, конвейерами.
Несмотря на то, что Siemens постепенно перевела фокус на более современные системы SIMATIC S7, многие предприятия до сих пор эксплуатируют системы на базе S5 благодаря их надёжности и долговечности. В таких случаях блоки питания PS 7A/15A продолжают играть важную роль, обеспечивая работоспособность устаревшего, но эффективного оборудования.
Таким образом, Siemens SIMATIC S5 PS 7A и PS 15A являются важнейшими компонентами промышленных систем автоматизации на базе контроллеров S5. Они обеспечивают стабильное и надёжное питание всех элементов системы, защищают от аварийных ситуаций и обладают высокой долговечностью. Несмотря на устаревание платформы S5, данные блоки питания продолжают использоваться во многих промышленных объектах, что говорит об их высоком качестве и эффективности. Понимание их устройства, характеристик и особенностей эксплуатации необходимо для специалистов в области автоматизации, особенно при обслуживании legacy-систем. Даже в эпоху цифровизации и перехода на современные ПЛК такие, как SIMATIC S7 и S7-1500, знание о работе классических решений остаётся актуальным и полезным.
