Повышайте эффективность производства с Siemens SIMATIC S7-1200 (6ES7 132-4BD02-0AA0)

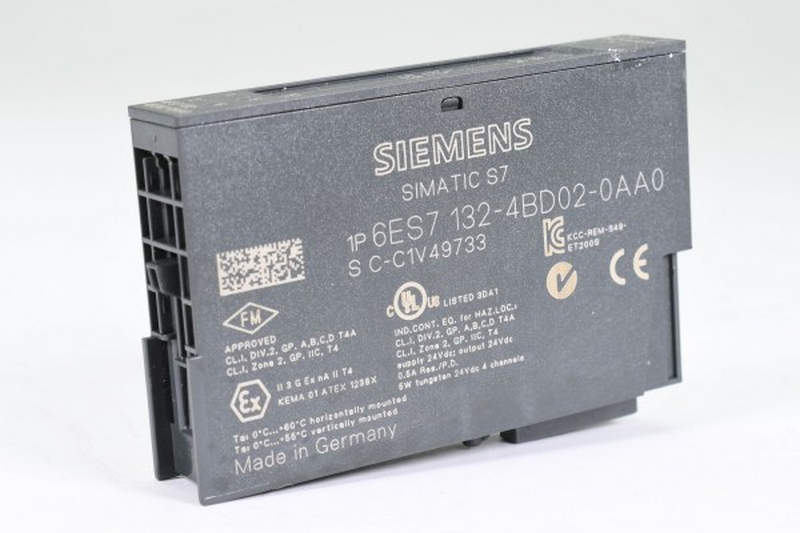

Программируемые логические контроллеры (ПЛК) являются ключевым элементом современных систем автоматизации промышленного производства. Среди множества решений, предлагаемых мировыми производителями, особое место занимает продукция компании Siemens, в частности, серия SIMATIC S7. Одним из важных компонентов этой серии является модуль цифровых выходов 6ES7132-4BD02-0AA0, который используется в составе систем автоматизации SIMATIC S7-300.

Технические характеристики

Модуль 6ES7132-4BD02-0AA0 имеет следующие основные параметры:

• Тип сигнала: цифровой выход (транзисторные выходы, источник тока).
• Количество выходов: 16 каналов.
• Напряжение нагрузки: 24 В постоянного тока (DC).
• Ток на канал: до 0,5 А.
• Максимальный суммарный ток: 6 А (для всех каналов при условии равномерного распределения).
• Время реакции: не более 0,2 мс.
• Изоляция: гальваническая изоляция между каналами и шиной CPU — 500 В переменного тока (AC) в течение 1 минуты.
• Рабочее напряжение питания: 24 В DC (от блока питания системы).
• Степень защиты: IP20.
• Диапазон рабочих температур: от 0C до +60C.
• Относительная влажность: до 95% (без конденсации).
• Габариты: 40 × 125 × 120 мм (ширина × высота × глубина).
• Масса: около 210 грамм.

Модуль относится к категории SM322 (Signal Module 322) и поддерживает работу в составе систем с центральными процессорами S7-300, такими как CPU 314, CPU 315, CPU 317 и другими.

Функциональные особенности

Одной из ключевых особенностей модуля 6ES7132-4BD02-0AA0 является использование транзисторных выходов с функцией источника тока (source outputs). Это означает, что при активации канала модуль подаёт положительное напряжение (24 В) на нагрузку, а обратный ток проходит через общий минус (COM). Такая конфигурация особенно удобна при управлении нагрузками, подключёнными к общему минусу (например, электромагнитные клапаны, реле с катушками постоянного тока).

Каждый из 16 выходов может управляться независимо. Модуль поддерживает режим быстрого переключения с временем реакции менее 0,2 мс, что позволяет использовать его в задачах, требующих высокой скорости реакции, например, в системах позиционирования или управления приводами. Гальваническая изоляция обеспечивает защиту центрального процессора от помех, возникающих в цепях нагрузки, а также повышает надёжность и безопасность системы. Это особенно важно в условиях промышленного производства, где возможны скачки напряжения, электромагнитные помехи и другие неблагоприятные факторы.

Подключение и монтаж

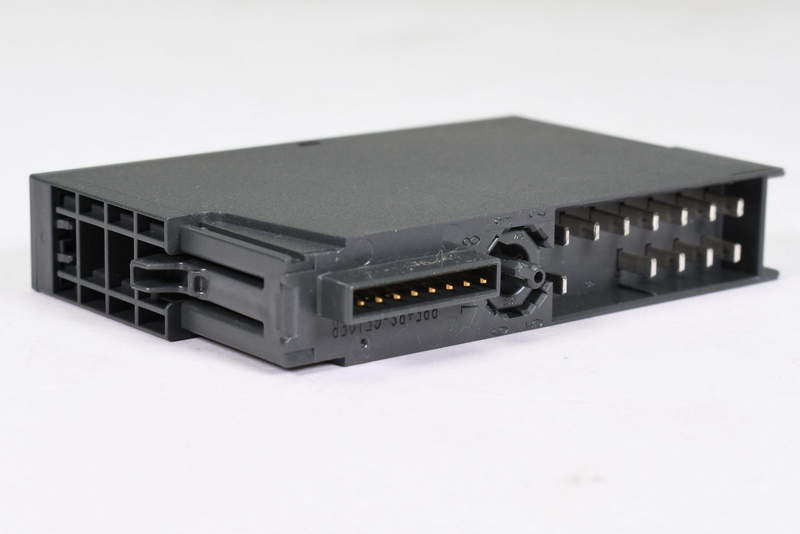

Модуль устанавливается на DIN-рейку слева или справа от центрального процессора в составе монтажного профиля S7-300. Подключение осуществляется через переднюю подключаемую клеммную колодку (обычно типа 6ES7 392-1AJ00-0AA0), которая позволяет быстро подключать и отключать провода без демонтажа самого модуля. Выходные каналы группируются по 8 штук с общими цепями питания (COM), что позволяет оптимизировать подключение нагрузок. Для каждого канала предусмотрены светодиодные индикаторы состояния (ON/OFF), расположенные на передней панели модуля. Это упрощает диагностику и наладку системы. Подключение нагрузок производится по схеме «источник тока»: положительный полюс источника питания подключается к общему выводу (COM) группы каналов, а отрицательный — к общей шине нагрузок. Управляемое устройство (например, катушка реле) подключается между выходным контактом модуля и минусом питания.

Области применения

Модуль 6ES7132-4BD02-0AA0 широко применяется в различных отраслях промышленности:

• Производственные линии: управление пневматическими и гидравлическими клапанами, конвейерами, механизмами подачи.
• Энергетика: автоматизация распределительных устройств, управление вентиляцией и насосами.
• Пищевая и фармацевтическая промышленность: контроль технологических процессов, включая дозирование, упаковку и стерилизацию.
• Водоснабжение и канализация: управление насосными станциями, задвижками, датчиками уровня.
• Системы безопасности и охраны: активация сигнализаций, замков, световых указателей.

Благодаря высокой надёжности, простоте интеграции и совместимости с системами SCADA (например, WinCC), модуль стал стандартом в проектах средней и высокой сложности.

Программирование и диагностика

Программирование модуля осуществляется в среде STEP 7 (или TIA Portal для более новых версий). Выходы модуля адресуются через выходную таблицу (Q-область) в формате байт, слова или двойные слова. Например, первые 8 выходов могут быть адресованы как QB0, следующие 8 — как QB1. В процессе эксплуатации модуль поддерживает функции диагностики: при возникновении короткого замыкания или перегрузки система автоматически отключает повреждённый канал и формирует диагностическое сообщение, которое можно просмотреть через интерфейс программирования или HMI-панель.

Таким образом, модуль цифровых выходов Siemens SIMATIC S7 6ES7132-4BD02-0AA0 является важным элементом современных систем автоматизации. Его высокая надёжность, точность управления и интеграция в экосистему Siemens делают его одним из самых востребованных решений в промышленной автоматике. Несмотря на некоторые ограничения по мощности, модуль отлично подходит для большинства задач управления дискретными процессами. Благодаря продуманной конструкции, удобству диагностики и широкой поддержке программного обеспечения, 6ES7132-4BD02-0AA0 продолжает оставаться популярным выбором инженеров и проектировщиков по всему миру.
