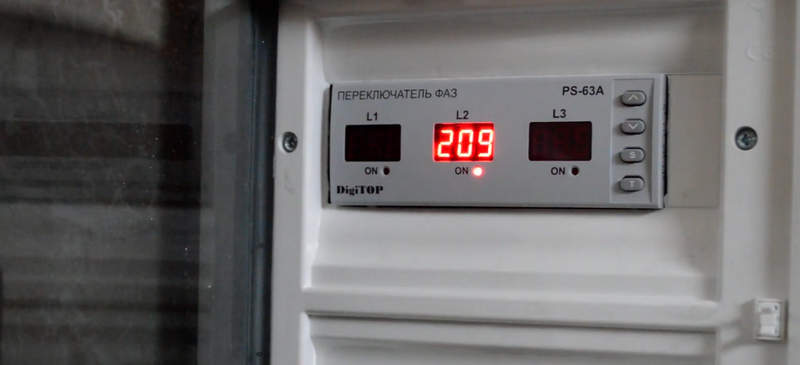

Переключатель фаз DigiTOP PS-63A M6W — автоматический выбор линии для однофазной нагрузки 63 А

Наличие трех фаз на вводе еще не означает, что однофазный потребитель защищен от исчезновения или опасного изменения напряжения на той линии, к которой он подключен. Одна фаза может просесть ниже допустимого значения, вторая в это же время сохранить нормальные параметры, а третья оказаться наиболее стабильной. Использовать такой резерв автоматически позволяет переключатель фаз DigiTOP PS-63A M6W. Устройство подключается к трехфазной сети, однако на выходе питает однофазную нагрузку 230 В. Микроконтроллер постоянно сравнивает напряжение трех входных линий и определяет, какая из них может использоваться для питания потребителя. При ухудшении параметров действующей фазы нагрузка отключается от нее и после выполнения заданных временных условий переводится на другую доступную линию. Одновременно прибор выполняет функцию защиты от повышенного и пониженного напряжения.

Технические характеристики

Основные параметры DigiTOP PS-63A M6W следующие:

• модель — PS-63A M6W,
• категория — цифровой автоматический переключатель фаз,
• тип питающей сети — трехфазная,
• тип подключаемой нагрузки — однофазная 220/230 В,
• номинальный ток нагрузки — 63 А,
• максимальный ток нагрузки — 80 А,
• диапазон измеряемого напряжения — 50–400 В,
• частота сети — 50 Гц,
• регулируемый верхний предел отключения — 210–270 В,
• регулируемый нижний предел отключения — 120–200 В,
• время переключения при превышении верхнего порога — не более 0,02 с,
• время отключения при напряжении ниже 120 В — не более 0,02 с,
• регулируемая задержка при пониженном напряжении выше 120 В — 1–10 с,
• выбор приоритетной фазы — L1, L2, L3 либо OFF,
• задержка первоначального включения нагрузки — 5–600 с,
• задержка возврата на приоритетную фазу — 5–120 с,
• погрешность измерения напряжения — не более 1 %,
• способ коммутации — электромагнитные реле,
• тип индикации — цифровой,
• монтаж — DIN-рейка,
• ширина корпуса — 6 DIN-модулей.

Особенности конструкции устройств

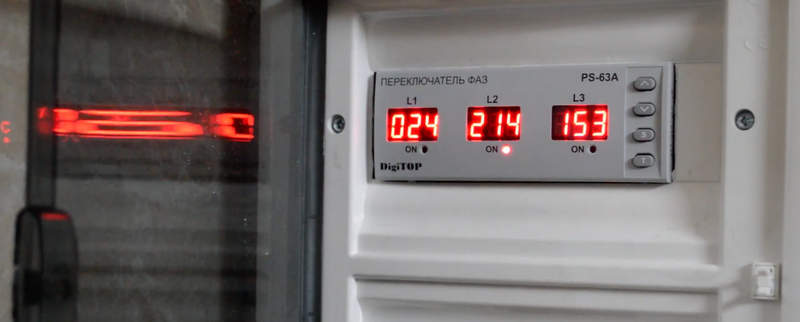

Принцип действия PS-63A M6W отличается от обычного реле напряжения тем, что авария на одной фазе не обязательно приводит к длительному обесточиванию потребителя. Устройство имеет сразу три контролируемых входа и может использовать оставшиеся линии в качестве источников резервного питания. Микроконтроллер циклически измеряет напряжение на L1, L2 и L3. Пока используемая фаза находится внутри разрешенного окна, коммутационная часть сохраняет текущее состояние. Если измеренное значение становится выше верхней либо ниже нижней установленной границы, алгоритм исключает эту линию из питания нагрузки. После этого анализируются другие фазы. При наличии подходящей линии прибор переводит выход на нее. Таким образом, переключение происходит не по заранее жестко заданной последовательности, а с учетом реального состояния трехфазной сети. Пользователь может назначить L1, L2 или L3 приоритетной. Это означает, что при нормальных параметрах именно выбранная линия будет использоваться в первую очередь. Если предпочтение не требуется, приоритет можно отключить.

Области применения

DigiTOP PS-63A M6W предназначен для объектов, где имеется трехфазный ввод, но необходимо повысить надежность питания важной однофазной линии. Основные направления применения следующие:

• частные дома с трехфазным вводом,
• котельное оборудование,
• системы автоматики,
• серверное и телекоммуникационное оборудование,
• однофазные насосные установки,
• системы управления отоплением,
• холодильное оборудование,
• охранные и контрольные системы,
• ответственные бытовые линии,
• небольшие коммерческие объекты.

Компания «Олниса» осуществляет поставки электротехнического и промышленного оборудования, включая переключатели фаз DigiTOP PS-63A M6W. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить ток нагрузки, диапазоны напряжения, алгоритмы переключения и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

Практические достоинства DigiTOP PS-63A M6W связаны с автоматическим использованием доступных фаз:

• контроль сразу трех входных линий,
• автоматический переход на исправную фазу,
• номинальная коммутация нагрузки до 63 А,
• защита от повышенного напряжения,
• защита от глубокого снижения напряжения,
• настраиваемая приоритетная фаза,
• регулируемые временные задержки,
• цифровой контроль напряжения,
• сохранение настроек после отключения питания,
• монтаж на стандартную DIN-рейку.

Таким образом, DigiTOP PS-63A M6W решает две задачи одновременно. Первая заключается в контроле допустимого напряжения, а вторая — в поиске альтернативного источника внутри трехфазной сети, если используемая линия становится непригодной для питания нагрузки. Номинальный ток 63 А, измерительный диапазон 50–400 В, программируемые границы 120–200 В и 210–270 В и возможность назначения приоритетной фазы позволяют адаптировать алгоритм к требованиям конкретного однофазного потребителя.
