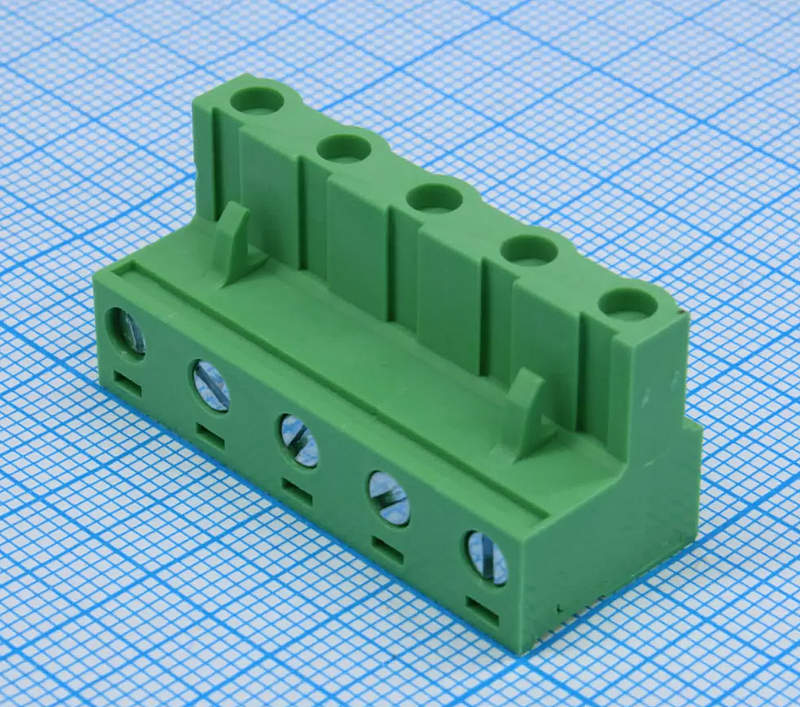

Разъемная клеммная колодка Degson 2EDGK-7.62-05P 10010001589 — 5 контактов с шагом 7,62 мм
Разъемное соединение особенно удобно там, где электрический провод должен подключаться к печатной плате без постоянного демонтажа жил из зажимов. В такой схеме проводники фиксируются внутри съемной части, а при обслуживании оборудования отсоединяется весь штекерный модуль. Именно по этому принципу построена клеммная колодка Degson 2EDGK-7.62-05P, артикул 10010001589. Модель имеет пять электрических позиций, шаг между контактами 7,62 мм и прямое направление подключения 0°. Производитель рассчитан устройство на ток до 20 А при напряжении до 400 В по IEC.

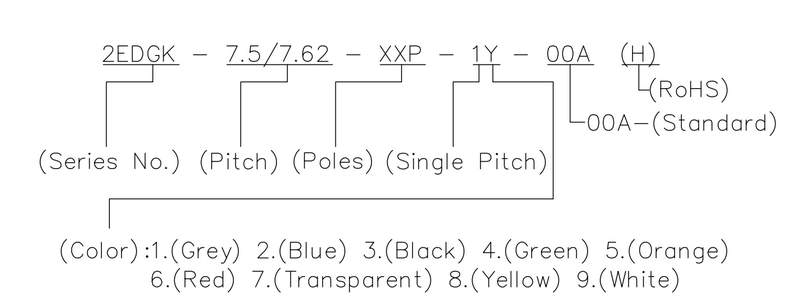

Технические характеристики
Основные параметры Degson 2EDGK-7.62-05P 10010001589 следующие:
- серия — 2EDGK,
- модель — 2EDGK-7.62-05P,
- артикул — 10010001589,
- тип изделия — разъемная клеммная колодка PCB Plug,
- количество контактов — 5,
- число рядов — 1,
- шаг между контактами — 7,62 мм,
- направление подключения — 0°,
- тип соединения проводника — винтовой,
- резьба винта — M3,
- номинальный ток по IEC — 20 А,
- номинальное напряжение по IEC — 400 В,
- импульсное выдерживаемое напряжение — 4 кВ,
- номинальное напряжение по UL — 300 В,
- номинальный ток UL, группа B — 15 А,
- номинальный ток UL, группа D — 10 А,
- сечение жесткого проводника — 1,0–2,5 мм²,
- сечение гибкого проводника — 1,0–2,5 мм²,
- диапазон AWG — 28–12 AWG,
- момент затяжки — 0,5 Н·м,
- длина зачистки изоляции — 7 мм,
- материал токоведущего контакта — медный сплав,
- покрытие контактной зоны — олово,
- материал изоляционного корпуса — PA66,
- класс горючести корпуса — UL94 V-0,
- рабочая температура — от −40 до +105 °C,
- соответствие экологическим требованиям — REACH и RoHS.
Особенности конструкции устройств
Degson 2EDGK-7.62-05P выполняет сразу две задачи: механически удерживает подключенный провод и формирует разъемный электрический контакт с ответной частью на печатной плате. Благодаря этому проводка может оставаться закрепленной в штекере даже после его отсоединения от электронного модуля. Каждый проводник зажимается отдельным винтом M3. При его затяжке жила фиксируется внутри контактного узла и прижимается к токоведущей части. Производитель устанавливает рекомендуемый момент 0,5 Н·м, что помогает получить стабильный контакт без чрезмерной механической нагрузки на зажим. Шаг 7,62 мм формирует увеличенное расстояние между соседними потенциалами. Такое исполнение удобно для цепей, где необходимо обеспечить более выраженное электрическое разделение по сравнению с компактными разъемами 3,5 или 5,08 мм. Токоведущие элементы изготовлены из медного сплава. Контактные поверхности имеют лужение, которое уменьшает влияние окисления на электрическое соединение и помогает сохранять стабильные характеристики при многократном соединении с ответной частью.
Области применения
Degson 2EDGK-7.62-05P используется в оборудовании, где необходим съемный интерфейс между внутренней проводкой и печатной платой. Типичными направлениями применения являются:
- промышленные контроллеры,
- источники питания,
- преобразовательная техника,
- шкафы автоматики,
- модули ввода и вывода,
- системы управления,
- измерительные приборы,
- электронные блоки оборудования,
- силовые платы небольшой и средней мощности,
- модульные электротехнические устройства.
Компания «Олниса» осуществляет поставки электротехнических компонентов и промышленного оборудования, включая разъемные клеммные колодки Degson 2EDGK-7.62-05P 10010001589. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить количество контактов, шаг, электрические параметры и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.
Преимущества
Практические качества Degson 2EDGK-7.62-05P определяются сочетанием надежного винтового соединения и съемной конструкции:
- разъемное подключение проводки,
- пять независимых контактов,
- увеличенный шаг 7,62 мм,
- номинальный ток до 20 А,
- подключение проводов до 2,5 мм²,
- луженые токоведущие поверхности,
- термостойкий корпус PA66,
- широкий температурный диапазон,
- возможность кодирования разъема,
- соответствие требованиям RoHS и REACH.
Таким образом, Degson 2EDGK-7.62-05P 10010001589 представляет собой пятиканальную разъемную клеммную колодку для подключения проводников к электронному оборудованию через съемный штекерный интерфейс. Шаг 7,62 мм, винты M3, допустимое сечение до 2,5 мм² и номинал 20 А при 400 В по IEC позволяют использовать изделие в цепях автоматики, управления и питания. Контакты из медного сплава с лужением и корпус из PA66 UL94 V-0 обеспечивают конструктивную пригодность для промышленной эксплуатации.
