Панель оператора HMI PFXGE4401WAD — простая модернизация оборудования

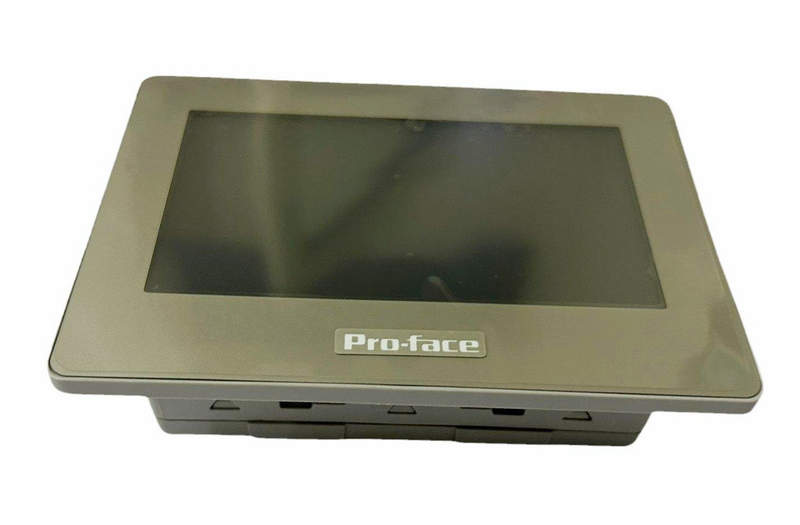

В современных системах автоматизации и управления интерфейс человек-машина (HMI) играет ключевую роль в обеспечении интуитивно понятного, безопасного и эффективного взаимодействия оператора с оборудованием. Одним из популярных решений в данной категории выступает сенсорный дисплей PFXGE4401WAD, представляющий собой компактный, функциональный и производительный терминал от серии GP4000 компании Pro-face by Schneider Electric. Это устройство сочетает в себе высокую степень визуализации процессов, удобство эксплуатации и гибкие возможности интеграции в промышленные сети.
Общие характеристики и технические параметры
Сенсорный дисплей PFXGE4401WAD относится к серии экономичных, но функционально насыщенных HMI панелей, предназначенных для визуализации и управления различными промышленными процессами. Данный терминал оснащён TFT-дисплеем с диагональю 4,3 дюйма и разрешением 480×272 пикселя (WQVGA), что обеспечивает достаточную чёткость и читаемость информации при минимальных габаритах устройства. Благодаря LED-подсветке достигается высокая яркость изображения, поддерживается работа при различных уровнях внешней освещённости, включая условия прямого света. Сенсорный экран — резистивного типа, рассчитан на многократное нажатие, обладает высокой чувствительностью и точностью позиционирования. Поддерживается работа как пальцем, так и в перчатках — это особенно важно для операторов, находящихся в производственных цехах с повышенными требованиями к технике безопасности. Обновляемость изображения и плавность переходов обеспечиваются современной архитектурой графического процессора и достаточным объёмом внутренней памяти.
Основные технические параметры включают:
- Диагональ дисплея: 4,3 дюйма;
- Разрешение экрана: 480×272 пикселя;
- Тип экрана: TFT LCD, LED-подсветка;
- Сенсорная панель: аналоговая резистивная, 4-проводная;
- Цветовая палитра: до 65 тысяч цветов;
- Процессор: 32-битный RISC-CPU;
- Оперативная память: около 64 МБ;

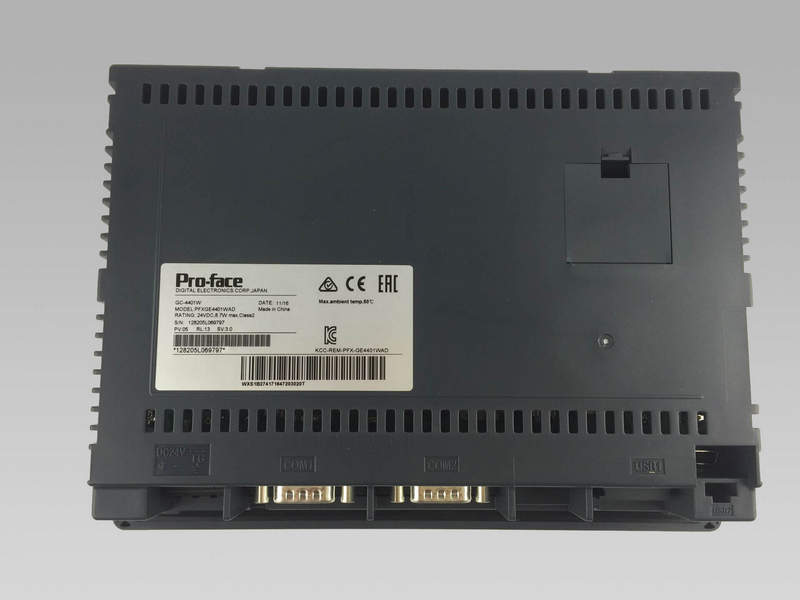

- Порты: один USB (host/device), один COM (RS232/422/485), Ethernet 10/100 Base-T;
- Напряжение питания: 24 В DC;
- Диапазон рабочих температур: от 0 до +50 C;
- Класс защиты передней панели: IP65f;
- Монтаж: панельный, с прижимной рамкой;
- Вес: порядка 300 г.
Режимы работы и функциональные особенности
Сенсорный дисплей PFXGE4401WAD поддерживает несколько режимов работы, которые позволяют адаптировать его под конкретную задачу. Основной режим — визуализация технологического процесса в реальном времени. На экране могут отображаться мнемосхемы, графики, значения аналоговых и дискретных сигналов, состояния оборудования, а также анимационные элементы, имитирующие движение или изменение состояния. Второй режим — операторский контроль. Пользователь может с помощью нажатий управлять работой механизмов, запускать или останавливать процессы, вводить уставки и команды, подтверждать сигналы тревог и неисправностей. Возможна настройка уровней доступа, чтобы ограничить неконтролируемое вмешательство в систему. Третий — режим диагностики и тревог. На экране автоматически выводятся сообщения о нештатных ситуациях, доступна история событий и журнал аварий, что облегчает обслуживание и минимизирует время простоя. Встроенные средства программной логики позволяют реагировать на ошибки и автоматически выполнять запрограммированные действия. Дополнительно реализован режим удалённого доступа: благодаря встроенному Ethernet-порту и поддержке протоколов VNC можно подключаться к HMI-дисплею удалённо, с компьютера или планшета, и производить мониторинг или управление системой в реальном времени.
Преимущества и конкурентные особенности
Сенсорный дисплей PFXGE4401WAD обладает рядом ключевых преимуществ, обеспечивающих его привлекательность в проектных и серийных решениях:
- Высокая надёжность в условиях промышленной эксплуатации;
- Гибкость в настройке интерфейса и совместимость с множеством контроллеров;
- Простота установки и подключения;
- Поддержка удалённого мониторинга и диагностики;
- Устойчивость к температурным колебаниям и вибрациям;
- Энергоэффективность и экономичное потребление ресурсов;
- Продолжительный жизненный цикл без снижения производительности.
За счёт открытой архитектуры и широкой поддержки протоколов PFXGE4401WAD легко адаптируется к уже существующим решениям без необходимости полной модернизации системы.
Принцип работы и архитектура взаимодействия
Основу функционирования устройства составляет схема, включающая центральный процессор, оперативную память, модуль ввода-вывода, дисплейный контроллер, а также сетевые интерфейсы. Пользователь взаимодействует с панелью путём касания активных элементов на экране; полученные команды передаются в ПЛК (программируемый логический контроллер) или другое управляющее устройство через коммуникационные интерфейсы. Возможна одновременная работа по нескольким протоколам, включая Modbus RTU, Modbus TCP, EtherNet/IP, MELSEC, Profibus, CANopen и другие, что делает дисплей универсальным средством в системах с различными типами контроллеров. Обмен данными осуществляется в формате опроса или событийного управления — в зависимости от заложенной логики и частоты обновления информации. Программирование интерфейса пользователя осуществляется с помощью фирменного ПО GP-Pro EX, в котором можно настраивать экраны, события, анимации, логические цепочки и действия по таймеру или условию. Встроенная библиотека графических элементов упрощает визуализацию стандартных компонентов — двигателей, насосов, клапанов, датчиков и т. д.
Области применения и задачи
Сенсорный HMI-дисплей PFXGE4401WAD применяется во множестве отраслей, начиная от машиностроения и заканчивая пищевой промышленностью. Он подходит для:
- Автоматизированных линий упаковки;
- Литьевых машин и станков ЧПУ;
- Линий дозирования и фасовки;
- Систем кондиционирования и вентиляции;
- Энергетических распределительных шкафов;
- Агропромышленного оборудования;
- Нефтегазового сектора и химической переработки.
Компактные размеры позволяют интегрировать панель в шкафы с ограниченным пространством, а высокая степень защиты делает её пригодной для эксплуатации в пыльных и влажных условиях.
В целом, сенсорный дисплей PFXGE4401WAD — это сбалансированное решение в сегменте компактных HMI-устройств, сочетающее в себе технологичность, надёжность и функциональность. Он успешно справляется с задачами визуализации, управления и диагностики, оставаясь при этом доступным по стоимости и простым в обслуживании. Подходит как для единичных инженерных задач, так и для крупных проектов автоматизации. При подборе аналогичного оборудования специалисты компании «Олниса» предоставляют технические консультации и обеспечивают оперативную доставку по всей территории России.
