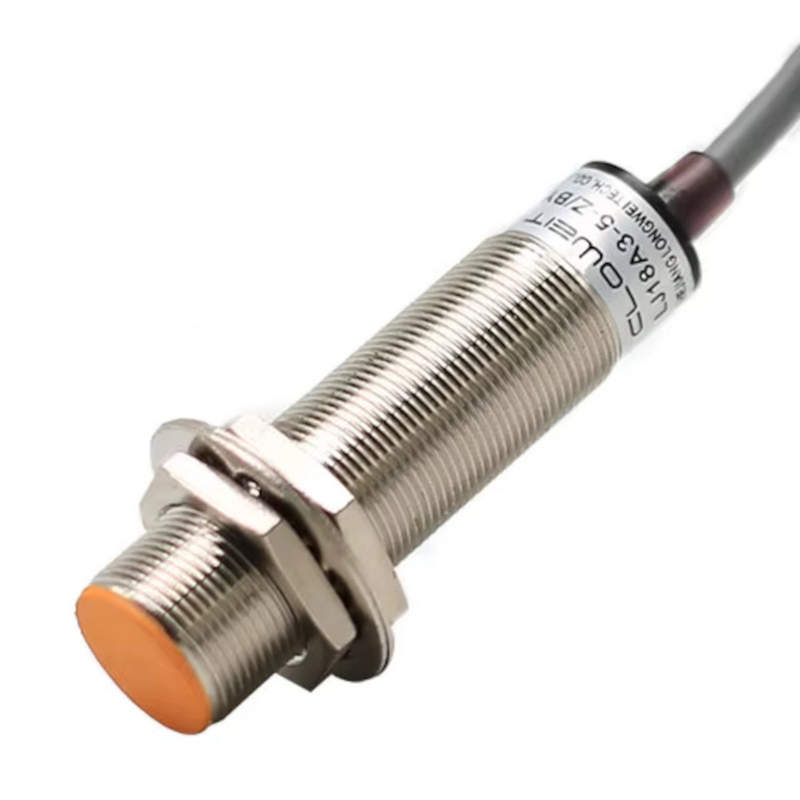

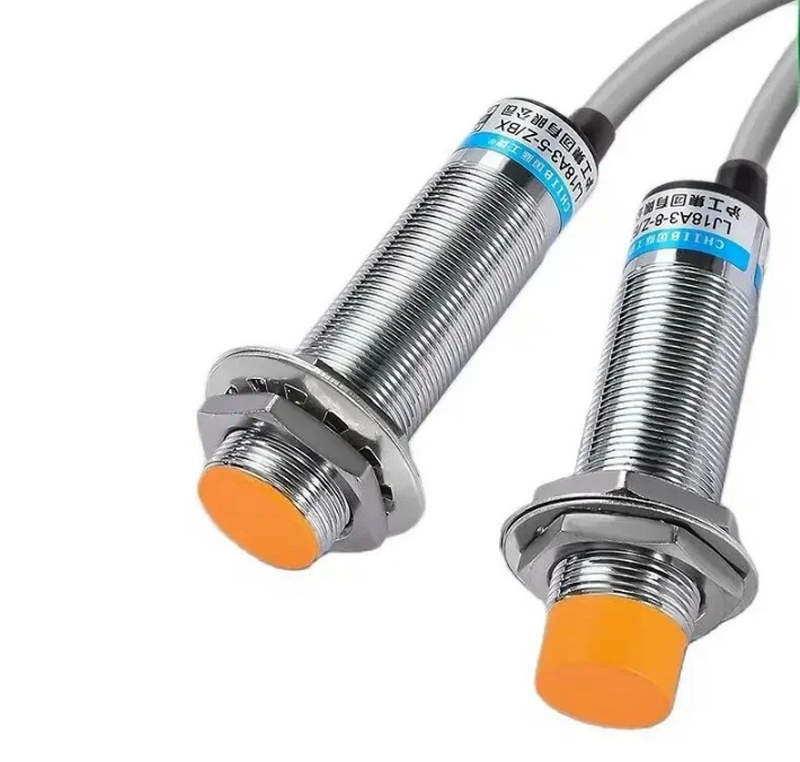

Компактный индуктивный датчик LJ18A3-5-Z/BY: точное срабатывание на расстоянии 5 мм

Индуктивный датчик LJ18A3-5-Z/BY представляет собой классическое средство автоматизации, обеспечивающее высокоточное и надёжное определение наличия металлических объектов без физического контакта. Благодаря своей компактной цилиндрической форме, простоте подключения и совместимости с большинством промышленных контроллеров, он широко применяется в системах позиционирования, счёта, безопасности и автоматизированного контроля.

Основные технические характеристики

Ключевые параметры устройства, определяющие его функциональность и совместимость с различными системами:

• Диапазон срабатывания составляет 5 мм; это стандартное расстояние для моделей данного формата с учётом корректного монтажа и металла-мишени из стали;
• Тип выходного сигнала – PNP нормально открытый; сенсор замыкает цепь при обнаружении объекта в зоне действия, подавая положительное напряжение на выход;
• Номинальное рабочее напряжение – от 6 до 36 В постоянного тока; допускается подключение к большинству блоков питания и модулей ввода-вывода;

• Ток потребления в активном состоянии – до 300 мА; обеспечивает стабильную коммутацию нагрузки без перегрузки выходного транзистора;
• Индикация наличия объекта – встроенный светодиод (обычно красный); упрощает настройку и визуальный контроль состояния;
• Корпус выполнен в виде цилиндра с резьбой М18, материал – никелированная латунь; устойчив к механическим воздействиям и коррозии при умеренной влажности;
• Длина корпуса – около 60 мм; форма обеспечивает лёгкий монтаж в стандартные отверстия с фиксацией гайками;
• Температурный диапазон эксплуатации – от -25 до +70 C; допустим для большинства промышленных и складских помещений;
• Степень защиты – IP67; допускается кратковременное погружение в воду, пылезащищённость высокая;
• Тип подключения – провод длиной 1,2–2 метра с заливкой эпоксидной смолой; защищён от вибраций и влаги, легко подключается к клеммам или разъёмам.

Устройство и принцип действия

Индуктивный сенсор LJ18A3-5-Z/BY работает на основе генерации переменного магнитного поля с помощью встроенной катушки. Принцип его действия заключается в следующем: при приближении металлического предмета (например, детали из стали) к чувствительной поверхности изменяется индуктивность контура, что приводит к снижению амплитуды колебаний генератора. Специальная электронная схема фиксирует это изменение и генерирует управляющий сигнал на выходе. В модели с PNP-логикой при активации выходной транзистор открывается, подавая положительное напряжение на нагрузку. Это позволяет подключать датчик напрямую к цифровым входам контроллеров PLC, реле или сигнальных ламп. Внутри устройства находятся следующие компоненты: генератор высокочастотных колебаний, чувствительный элемент, схема обработки сигнала, выходной каскад с транзистором PNP-типа, схема стабилизации питания и индикации. Конструкция залита компаундом, предотвращающим попадание влаги и вибрационные разрушения.

Преимущества и конструктивные достоинства

Сенсор LJ18A3-5-Z/BY обладает рядом неоспоримых преимуществ, обусловивших его широкое распространение в автоматизированных системах:

• Высокая надёжность за счёт отсутствия подвижных частей и полной герметизации;
• Универсальность подключения и совместимость с большинством контроллеров;
• Устойчивость к вибрациям, пыли, влаге и перепадам температуры;
• Простота монтажа за счёт резьбового корпуса и стандартных гаек;
• Низкая цена по сравнению с оптическими или ёмкостными аналогами;
• Быстрое срабатывание и отсутствие дребезга сигнала;
• Долгий срок службы – свыше 100 000 часов непрерывной работы;
• Встроенный светодиод позволяет легко определить состояние выхода без подключения к нагрузке.

Эти качества делают модель LJ18A3-5-Z/BY отличным выбором для простых и сложных систем, где требуется стабильное и безотказное обнаружение металлических объектов.

Режимы работы и особенности подключения

Датчик LJ18A3-5-Z/BY функционирует в двух основных режимах: активном и пассивном. В активном режиме – при наличии металлического объекта в пределах 5 мм – выход находится в состоянии логической единицы, нагрузка активируется. В пассивном режиме – при отсутствии объекта – выход остаётся разомкнутым.

• Подключение производится по трёхпроводной схеме:
• Коричневый провод – питание +VDC (обычно +24 В);
• Синий провод – общий (GND);
• Чёрный провод – выходной сигнал PNP.

Для корректной работы необходимо, чтобы подключаемая нагрузка потребляла не более 300 мА. В случае превышения возможно повреждение выходного транзистора. Также важно предусмотреть защиту от обратного включения, особенно при ручном монтаже. Сенсор допускает параллельную работу с другими устройствами, однако при установке нескольких датчиков рядом друг с другом нужно учитывать взаимное влияние полей и соблюдать рекомендуемое расстояние (не менее двух диаметров корпуса).

Типовые области применения

Данный датчик широко используется в промышленной автоматике благодаря своей надёжности и универсальности. Он востребован в следующих сферах:

• Станки с ЧПУ – для определения положения заготовок, фиксации инструмента, ограничения хода;
• Конвейерные линии – для подсчёта проходящих изделий, контроля наличия упаковки;

• Системы контроля доступа – определение наличия металлических элементов, фиксация положения створок;
• Автоматические упаковочные машины – контроль закрытия механизмов, фиксация положения упаковки;
• Подъёмно-транспортные системы – подтверждение положения тележек, лифтов, захватов;
• Робототехника – точное определение нулевых точек или положения манипулятора;
• Сельское хозяйство и пищевое производство – контроль наполнения, фиксация положения заслонок, наличие тары.

Благодаря высокой чувствительности и точности срабатывания, устройство подходит даже для скоростных систем, где важна быстрая и точная реакция на появление металлического объекта.

Таким образом, индуктивный датчик LJ18A3-5-Z/BY с выходом PNP и расстоянием срабатывания 5 мм – это компактное и надёжное устройство, предназначенное для автоматизации производственных процессов, построения систем контроля и позиционирования. Он сочетает в себе простоту конструкции, низкое энергопотребление, устойчивость к неблагоприятным условиям и совместимость с широким спектром оборудования. Установка такого сенсора позволяет существенно повысить эффективность, точность и безопасность автоматизированных линий.
