Панель оператора EA7-S6M: контроль, настройка и мониторинг в реальном времени

Сенсорные панели HMI (Human-Machine Interface) являются ключевым элементом современных систем автоматизации. Одним из востребованных решений в сегменте компактных и надёжных панелей является модель EA7-S6M от AutomationDirect. Эта панель сочетает в себе мощный функционал, удобный интерфейс, стойкость к внешним воздействиям и простоту интеграции с промышленными контроллерами.

Общие технические характеристики

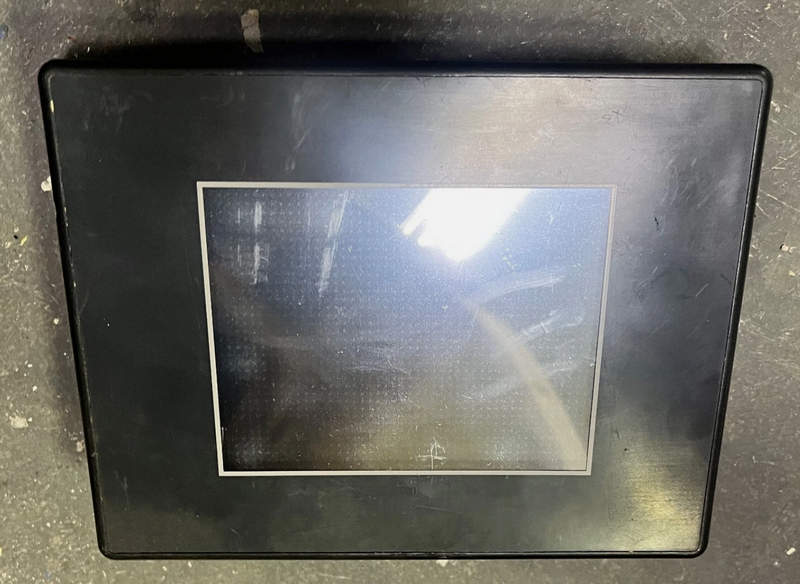

Сенсорная панель EA7-S6M представляет собой интегрированное HMI-устройство с цветным дисплеем и резистивным сенсорным экраном. Она ориентирована на задачи визуализации, управления и мониторинга параметров промышленного оборудования, таких как ПЛК, приводы, датчики и исполнительные механизмы. Панель построена на основе ARM-процессора и оборудована необходимыми коммуникационными интерфейсами.

Тип дисплея — TFT с активной матрицей; диагональ составляет 6 дюймов, что обеспечивает комфортное отображение мнемосхем, графиков и тревожных сообщений; разрешение экрана — 320 × 240 пикселей (QVGA); глубина цвета — до 65 536 оттенков (16 бит), позволяющая использовать цветовую индикацию состояний; тип сенсорной панели — резистивная, поддерживает управление пальцем или стилусом; память панели включает встроенную Flash для хранения проекта и оперативную RAM для исполнения; объём памяти может варьироваться в зависимости от прошивки и конфигурации; наличие SD-карты или USB-интерфейса для обновлений и загрузки проектов. Рабочее напряжение питания составляет 24 В постоянного тока; потребляемая мощность — до 10 Вт; уровень электромагнитной совместимости соответствует требованиям промышленных стандартов; температурный диапазон — от 0 до +50 C; степень защиты лицевой панели — IP65 при установке в шкафу с уплотнением.

Принцип работы панели

Основная задача панели EA7-S6M — отображение данных с контроллеров и взаимодействие с оператором через визуальные элементы управления. Панель считывает значения переменных с подключённых ПЛК по заданному протоколу (например, Modbus RTU или Modbus TCP), преобразует их в удобный графический интерфейс и отображает на экране. Оператор с помощью касания экрана может изменять значения параметров, запускать/останавливать процессы, подтверждать тревоги или просматривать архивные данные. Каждое HMI-приложение разрабатывается в среде конфигурирования (например, C-more Programming Software), где создаются графические экраны, назначаются теги, настраиваются анимации и действия при событиях. Готовый проект загружается в панель через USB или SD-карту. Панель может быть подключена к нескольким ПЛК одновременно, а также выступать в роли «ведущего» или «ведомого» устройства в зависимости от протокола. Обмен данными происходит циклически; в фоновом режиме панель обрабатывает запросы, обновляет переменные и визуализирует информацию в режиме реального времени.

Коммуникационные возможности и интерфейсы

Одним из сильных сторон EA7-S6M являются её широкие коммуникационные возможности. Устройство оснащено несколькими портами для подключения к ПЛК и другим внешним устройствам:

• RS-232C — используется для связи с ПЛК через стандартные ASCII или проприетарные протоколы;
• RS-422/485 — обеспечивает работу по мультидроп-схемам, поддерживает Modbus RTU и другие протоколы с адресацией устройств;
• Ethernet-порт — позволяет подключение к сетевым контроллерам, системам SCADA или удалённый доступ к панели через Web-интерфейс или FTP-сервер;
• USB Host/Device — применяется для подключения флеш-накопителей, мышей, клавиатур и других периферийных устройств, а также для обновления проекта или прошивки.

Эти интерфейсы могут работать параллельно, что позволяет строить гибкие архитектуры обмена данными между различными уровнями автоматизации.

Режимы эксплуатации и пользовательский интерфейс

Панель поддерживает несколько режимов работы, которые позволяют адаптировать её под конкретные задачи предприятия:

• мониторинговый режим — отображает текущие значения параметров и статусы оборудования;
• управляющий режим — позволяет изменять значения уставок, запускать команды или активировать функции;
• режим тревог — отображает список текущих или архивных аварий и событий;
• режим архивации — сохраняет значения переменных или трендов во внутреннюю память или на внешний носитель;
• режим диагностики — используется для отображения системных сообщений, тестирования экранов или интерфейсов связи.

Пользовательский интерфейс может включать мнемосхемы, кнопки, бегунки, графики, индикаторы, таблицы и другие визуальные компоненты. Поддерживается анимация, переходы между экранами, всплывающие окна и логика событий.

Конструктивные особенности

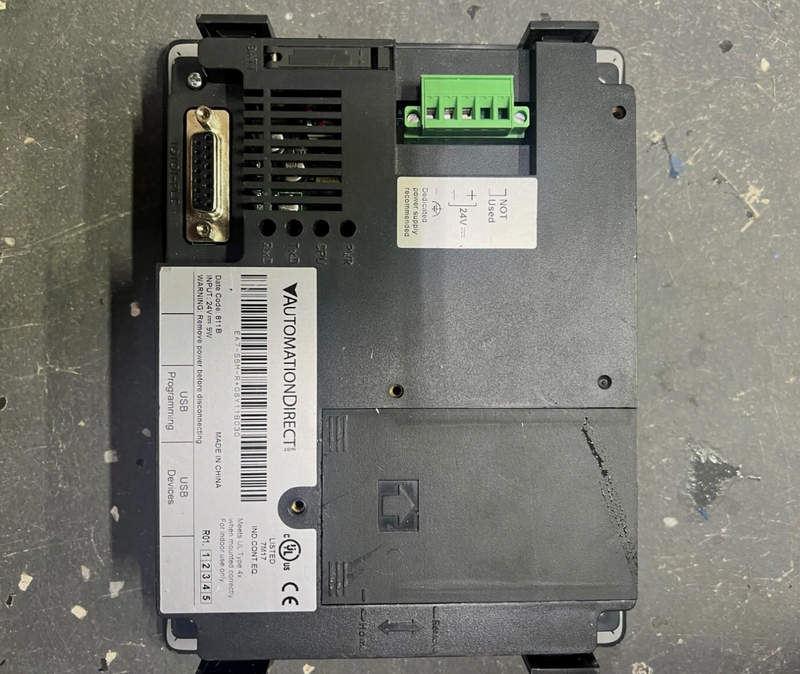

Корпус панели выполнен из прочного пластика, устойчивого к вибрациям, УФ-излучению и попаданию пыли. Монтаж производится в вырез на передней панели шкафа и фиксируется зажимами. Глубина установки составляет около 50–60 мм; масса устройства — до 600 г; передняя рамка выполнена с уплотнением, обеспечивая защиту от пыли и воды; вентиляционные отверстия закрыты сетками, предотвращающими попадание загрязнений внутрь. На задней части располагаются коммуникационные разъёмы, клеммы питания, крепёжные элементы и, при наличии, слот для карты памяти. Конструкция предусматривает возможность горячей замены проекта без перезапуска системы.

Типовые области применения

Панель EA7-S6M используется в широком спектре отраслей благодаря универсальности и гибкости настройки:

• автоматизация машиностроительных комплексов, в том числе ЧПУ и линий сборки;
• системы управления HVAC, насосными станциями, вентиляцией и котельными;
• управление фасовочно-упаковочным оборудованием;
• автоматизация пищевых и фармацевтических производств;
• мониторинг и диспетчеризация в энергетике, водоснабжении, транспорте;
• локальные интерфейсы для операторов на удалённых объектах.

Таким образом, сенсорная панель AutomationDirect EA7-S6M представляет собой сбалансированное решение для визуализации и управления технологическими процессами. Она сочетает функциональность, устойчивость к воздействию среды и простоту в использовании. Благодаря поддержке множества протоколов и интерфейсов, устройство легко интегрируется в существующие системы и может применяться как в простых, так и в сложных проектах автоматизации.
