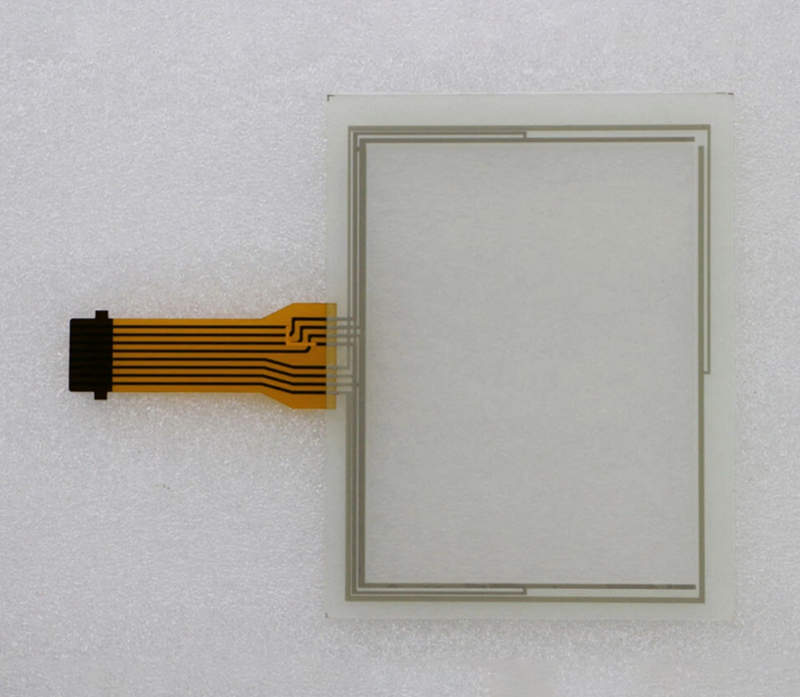

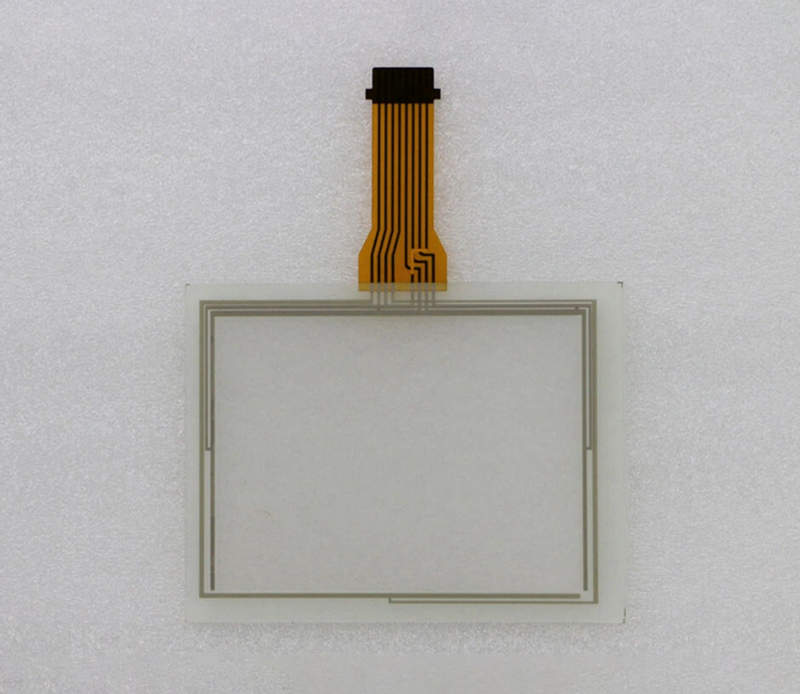

Оригинальное сенсорное стекло Gunze USP 4.484.038 G-24 для точного ввода данных
В эпоху повсеместной автоматизации и цифровизации все больше внимания уделяется интерфейсам взаимодействия между человеком и машиной. Одной из ключевых составляющих современной системы управления становится сенсорный ввод — удобный, наглядный и интуитивно понятный. Сенсорное стекло Gunze USP 4.484.038 G-24 — это индустриальный компонент, предназначенный для работы в условиях повышенных нагрузок, загрязнений и интенсивной эксплуатации. Оно разработано с расчетом на высокую точность, устойчивость к внешним воздействиям и возможность длительной эксплуатации без потери характеристик.
Основные технические характеристики
Сенсорное стекло Gunze данной модели является резистивным типом с четырехпроводной схемой подключения. Это один из наиболее распространённых форматов сенсорных панелей в промышленности, где необходима стабильность работы даже при наличии влаги, пыли или использовании в перчатках. Размер активной зоны панели составляет приблизительно 4,484 дюйма по диагонали; соотношение сторон приближено к 4:3, что делает его совместимым с широким рядом встроенных дисплеев. Разрешающая способность панели — высокая, обеспечивающая уверенное позиционирование и корректное определение координат нажатия.
Толщина сенсорного слоя подобрана таким образом, чтобы стекло одновременно сохраняло достаточную гибкость для чувствительности и устойчивость к механическим воздействиям. Слой PET (полиэтилентерефталат), применяемый в конструкции, обеспечивает необходимый баланс между легкостью, прозрачностью и прочностью. Интерфейс подключения выполнен через стандартный гибкий плоский кабель (FPC), который обеспечивает надежный контакт и совместим с большинством контроллеров сенсорных экранов. Подключение происходит через 4 пина — X+, X−, Y+, Y−. Диапазон рабочих температур широк: стекло сохраняет работоспособность при отрицательных и положительных температурах окружающей среды, что особенно важно для эксплуатации в уличных терминалах, производственных дисплеях, медицинской аппаратуре или военной электронике.
Конструкция и принципы работы
Сенсорное стекло Gunze USP 4.484.038 G-24 реализует классическую резистивную технологию, основанную на взаимодействии двух слоёв с прозрачными электропроводящими покрытиями. Один слой нанесён на жёсткое основание — стекло или пластик, второй — на гибкую плёнку. Между ними находится тонкий диэлектрический промежуток. При нажатии происходит физический контакт между слоями, что вызывает изменение напряжения по координатным осям X и Y. Контроллер анализирует эти изменения и определяет точку касания. Резистивная технология не требует электрических свойств от объекта касания, что позволяет использовать устройство с любыми предметами: пальцем, стилусом, в перчатках, инструментами. Это одно из её главных преимуществ перед ёмкостными аналогами в промышленных и специализированных условиях. Кроме того, система не подвержена ложным срабатываниям от влаги или конденсата, что делает её идеальной для влажной среды.
Режимы эксплуатации и особенности использования
Данное стекло может использоваться как в режиме одиночного касания (одна точка контакта), так и в более продвинутых конфигурациях при соответствующем контроллере, допускающих фильтрацию шума, сглаживание траекторий и компенсацию ложных срабатываний. Сенсор стабильно функционирует в широком диапазоне напряжений питания контроллера, обычно от 3 до 5 В постоянного тока. Энергопотребление самого стекла минимально, что делает его подходящим для автономных и мобильных устройств. Дополнительной особенностью является высокая степень оптической прозрачности. Благодаря качественному покрытию и низкому уровню искажений, изображение с дисплея сохраняет чёткость и насыщенность, а коэффициент пропускания света — на уровне 80% и выше. Панель обладает устойчивостью к механическим воздействиям умеренной силы: царапины от нажатия, случайные прикосновения инструментов, загрязнения — не приводят к деградации её свойств. Очистка может проводиться стандартными мягкими средствами, не содержащими агрессивных растворителей. Защитная плёнка устойчива к ультрафиолету, что снижает риск пожелтения и деградации со временем.
Области применения
Благодаря своим характеристикам и универсальности, сенсорное стекло Gunze USP 4.484.038 G-24 находит применение в самых разных отраслях:
- Панели управления в станках с числовым программным управлением (ЧПУ);
- Терминалы оплаты и информационные панели;
- Аппараты медтехники с сенсорным интерфейсом;
- Устройства мониторинга в энергетике и нефтегазовой отрасли;
- Автомобильные информационные системы и телематика;
- Промышленные контроллеры и сенсорные панели в агрессивной среде;
- Военная техника и аэрокосмическое оборудование;
- Банковские терминалы и автоматы самообслуживания.
Высокая устойчивость к перепадам температур и напряжениям, защищённость от пыли и влаги, а также возможность использования в перчатках делают данную панель универсальной и востребованной в сложных эксплуатационных условиях.
Таким образом, сенсорное стекло Gunze USP 4.484.038 G-24 — это выбор инженеров, которым важны стабильность, надёжность и предсказуемость работы оборудования в тяжёлых условиях. Благодаря резистивной технологии и отточенной конструкции, панель гарантирует точный отклик даже в условиях, где другие технологии не справляются. Это решение отлично зарекомендовало себя в промышленной автоматизации, медицинских системах, военной электронике и других критически важных сферах.
