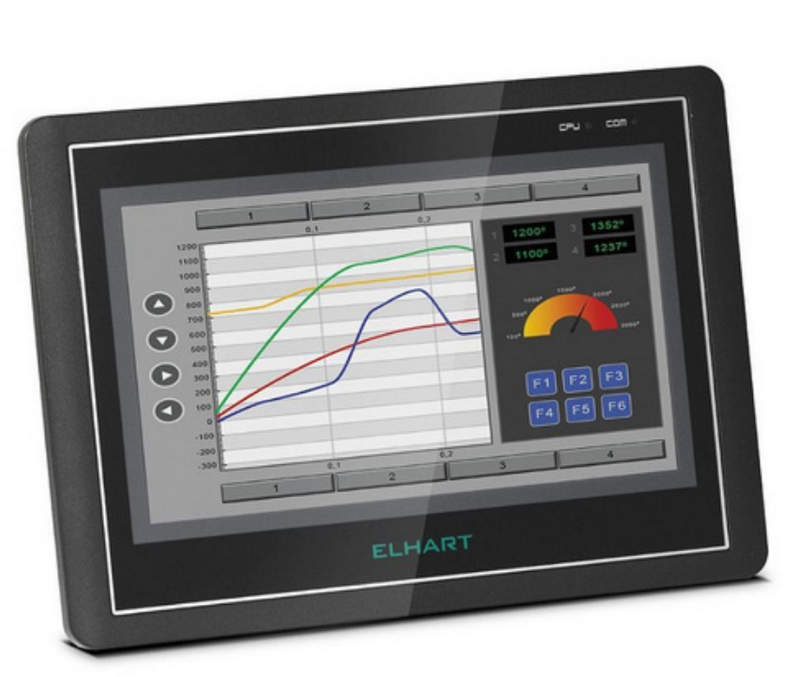

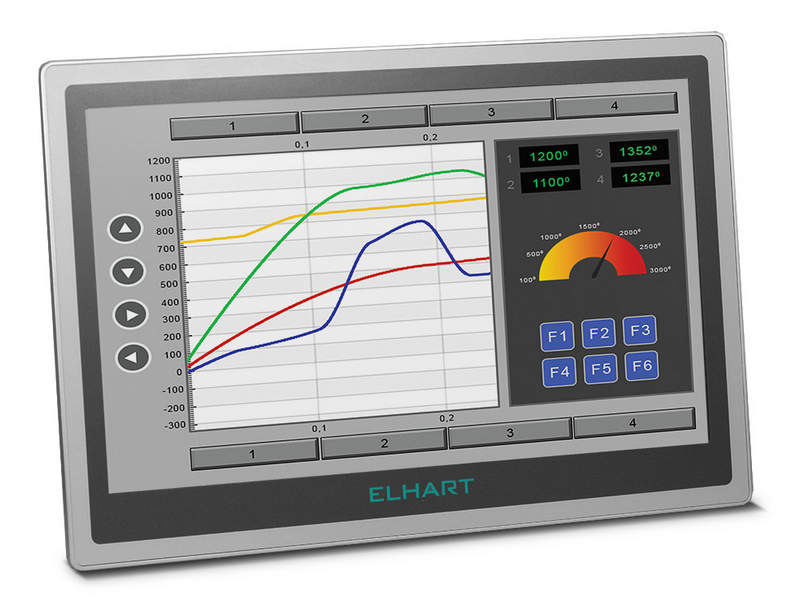

Операторская панель ELHART ELP-15-EN — крупноформатный HMI-интерфейс для промышленной автоматизации

Когда технологическая установка содержит десятки параметров, аварийных сообщений, графиков и экранных органов управления, маленького дисплея уже недостаточно. ELHART ELP-15-EN решает эту задачу за счет крупного 15,6-дюймового поля отображения: оператор получает пространство не для одного числового окна, а для полноценной визуальной схемы процесса. Панель относится к HMI-устройствам и располагается между человеком и системой автоматизации. Она получает данные от контроллеров, преобразует числовые регистры в понятные графические объекты и одновременно передает обратно команды оператора. Конфигурация создается в среде ELHART HMI Soft, где задаются экраны, кнопки, индикаторы, тренды, архивы и логика взаимодействия.

Технические характеристики

Исполнение ELP-15-EN выделяется внутри серии прежде всего размером экрана, вычислительной частью и расширенными коммуникационными возможностями. Основные параметры следующие:

• бренд — ELHART,
• категория — сенсорная панель оператора,
• серия — ELP,
• модель — ELP-15-EN,
• диагональ дисплея — 15,6 дюйма,
• разрешение — 1920 × 1080 пикселей,
• соотношение сторон — 16:9,
• тип дисплея — TFT LCD,
• сенсорный слой — резистивный,
• яркость — 250 кд/м²,
• материал корпуса — алюминиевый сплав,
• защита лицевой части — IP65,
• защита тыльной части — IP20,
• процессор — ARM Cortex A8,
• тактовая частота — 1 ГГц,
• Flash-память — 256 МБ,
• SDRAM — 512 МБ,
• последовательные интерфейсы — RS-232, RS-485 и RS-422,
• Ethernet — 10/100 Мбит/с,
• USB — 1 × Host и 1 × Device,
• поддержка SD-карт — предусмотрена,
• часы реального времени — предусмотрены,
• рабочая температура — от 0 до +50 °C,
• допустимая влажность — 10–90 % без конденсации,
• питание — 18–28 В DC,
• энергопотребление — менее 18 Вт,
• масса — около 2,25 кг.

Особенности конструкции устройств

ELHART ELP-15-EN не является самостоятельным ПЛК, хотя часть логических действий способна выполнять внутри собственного проекта. Ее основная работа начинается после получения данных от внешнего контроллера. Значения регистров превращаются на экране в шкалы, числовые поля, лампы состояния, мнемосхемы, тренды или виртуальные органы управления. Большая диагональ меняет сам подход к HMI. На одном экране можно одновременно показать состояние нескольких механизмов, технологические значения и аварийную информацию, не заставляя оператора постоянно переходить между множеством страниц. Резистивный сенсор реагирует на механическое нажатие поверхности. Для промышленного щита это практично: команда может вводиться не только пальцем, но и подходящим предметом, что отличает такую технологию от емкостных экранов бытовых устройств. Через последовательные интерфейсы панель обменивается данными с промышленными контроллерами и периферией. Ethernet позволяет встроить HMI в локальную сеть и использовать сетевой обмен. USB и SD-карта расширяют возможности хранения и переноса данных. Среда ELHART HMI Soft поддерживает графические примитивы, анимированные объекты, архивные тренды, рецепты, журналы тревог и действия оператора. Макросы позволяют выполнять отдельные вычислительные и логические операции непосредственно средствами панели.

Области применения

Крупная панель особенно полезна там, где оператору требуется видеть одновременно несколько частей технологического процесса. Характерные варианты использования следующие:

• визуализация работы производственной линии,
• управление насосной станцией,
• отображение параметров вентиляционной системы,
• контроль технологической печи,
• интерфейс локального шкафа автоматизации,
• управление несколькими приводами,
• отображение аварийных сообщений оборудования,
• ведение трендов технологических величин,
• просмотр состояния датчиков и исполнительных механизмов,
• работа с рецептурами производственного процесса,
• сбор событий и действий оператора,
• интерфейс между ПЛК и обслуживающим персоналом.

Компания «Олниса» поставляет промышленную автоматику, включая операторские панели ELHART ELP-15-EN. Заказчикам доступны технические консультации по разрешению дисплея, интерфейсам связи, питанию, памяти и возможностям обмена с промышленными контроллерами. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практическая ценность ELP-15-EN определяется не одной характеристикой, а сочетанием большого дисплея и развитых интерфейсов. К ключевым преимуществам относятся:

• экран диагональю 15,6 дюйма,
• Full HD разрешение 1920 × 1080,
• большое рабочее пространство для мнемосхем,
• резистивное сенсорное управление,
• процессор ARM Cortex A8 с частотой 1 ГГц,
• 512 МБ оперативной памяти,
• 256 МБ Flash-памяти,
• встроенный Ethernet 10/100 Мбит/с,
• поддержка RS-232,
• поддержка RS-485,
• поддержка RS-422,
• два USB-интерфейса разного назначения,
• работа с SD-картами,
• защита лицевой панели IP65,
• алюминиевый корпус,
• ведение трендов и архивов,
• работа с рецептами,
• регистрация тревог и событий,
• поддержка макросов,
• разработка проектов в ELHART HMI Soft.

Таким образом, ELHART ELP-15-EN работает как визуальный слой промышленной системы: контроллер выполняет алгоритм, датчики формируют данные, исполнительные устройства воздействуют на процесс, а оператор получает все эти состояния в одном графическом интерфейсе. Разрешение 1920 × 1080 и диагональ 15,6″ позволяют размещать сложные мнемосхемы без чрезмерного дробления интерфейса. Ethernet, последовательные порты, USB и SD-карта делают модель пригодной для разветвленных систем автоматизации.
