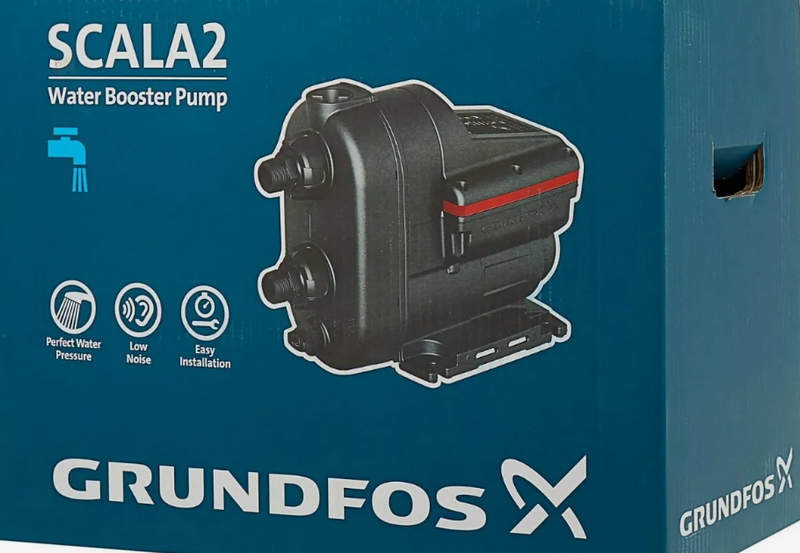

Grundfos SCALA2 3-45 — насосная система, которая меняет производительность вслед за расходом воды
В домашнем водопроводе нагрузка никогда не остается постоянной. Один человек открывает кухонный смеситель, через несколько секунд включается душ, затем начинает набирать воду стиральная машина. Расход возрастает скачками, а вместе с ним меняются условия внутри трубопровода. Обычный насос с постоянной частотой вращения отвечает на это одинаково независимо от реальной потребности. Grundfos SCALA2 3-45 действует по другому принципу: его двигатель ускоряется или замедляется вслед за изменением водоразбора. Поэтому модель правильнее воспринимать не как отдельный насосный агрегат, а как компактный регулирующий узел.

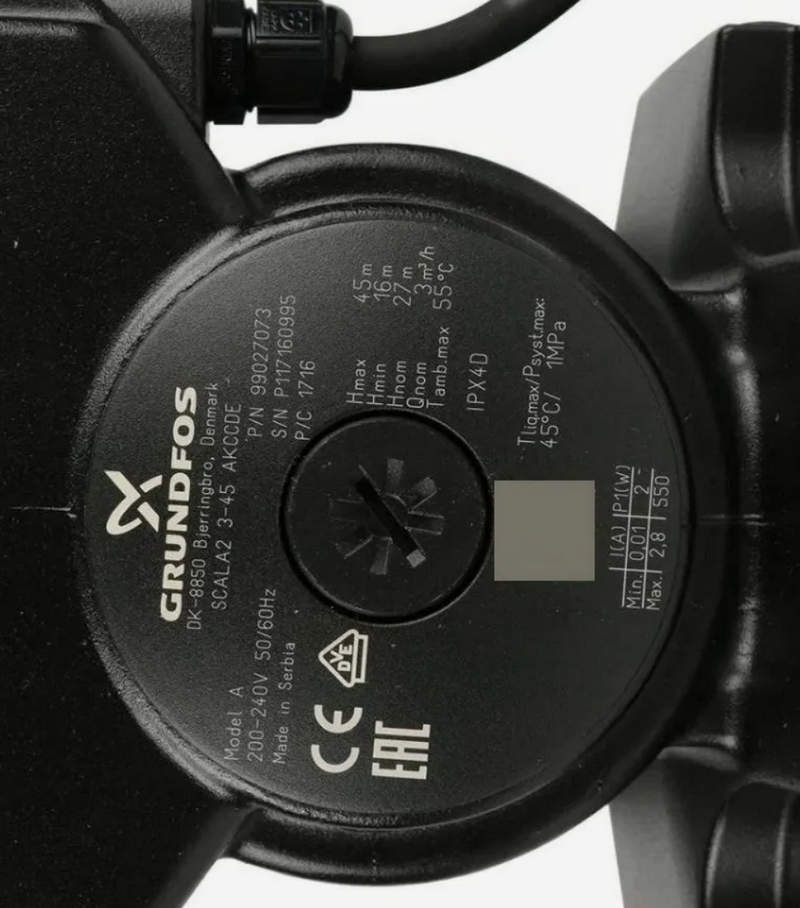

Технические характеристики
Цифры SCALA2 3-45 описывают конкретные пределы ее гидравлической и электрической работы. Ниже приведены основные параметры:
- бренд — Grundfos,
- категория — автоматический насос повышения давления,
- модель — SCALA2 3-45,
- номинальная производительность — 3 м³/ч,
- номинальный напор — 27 м,
- предельный напор — 45 м,
- максимальный расход — около 4 м³/ч,
- потребляемая электрическая мощность — 550 Вт,
- мощность двигателя P2 — около 450 Вт,
- номинальный ток — 2,8 А,
- питающее напряжение — 200–240 В,
- число фаз — 1,
- частота электросети — 50/60 Гц,
- максимальное давление внутри системы — 10 бар,
- допустимое давление со стороны входа — до 6 бар,
- максимальная температура перекачиваемой воды — +45 °C,
- резьба входного патрубка — R 1",
- резьба выходного патрубка — R 1",
- допустимая высота всасывания — до 8 м,
- защита оболочки — IPX4D,
- ориентировочные размеры — 403 × 193 × 302 мм,
- масса — около 10 кг,
- акустический показатель — менее 47 дБ(A).
Особенности конструкции устройств
Рабочий цикл Grundfos SCALA2 3-45 начинается не с команды обычного реле, а с изменения состояния водопровода. Пока краны закрыты, потребности в подаче нет. Открытие точки водоразбора меняет давление. Датчик обнаруживает это изменение, после чего управляющая электроника задает двигателю необходимую частоту вращения. Если открыт только один небольшой потребитель, гидравлической части не требуется работать на пределе. Обороты уменьшаются. Если вслед за ним включается еще несколько точек, расход возрастает, и контроллер повышает скорость двигателя. Насос тем самым не создает одинаковый поток при любых обстоятельствах, а непрерывно подстраивается под текущую нагрузку. Внутри вода последовательно проходит несколько ступеней. Каждое рабочее колесо добавляет потоку часть необходимой энергии, поэтому окончательное давление возникает не на одном элементе, а постепенно. Такой принцип дает возможность получить напор до 45 м в сравнительно коротком корпусе. Электродвигатель построен на постоянных магнитах. Управление его оборотами выполняется встроенной силовой электроникой. Отдельно установленный внешний преобразователь частоты для базовой работы SCALA2 не нужен. В конструкции присутствует небольшой напорный резервуар.
Области применения
SCALA2 3-45 особенно полезна не там, где требуется просто переместить воду, а там, где давление должно оставаться предсказуемым при меняющемся расходе. Ниже рассмотрим характерные ситуации:
- в душе не должно резко падать давление после открытия кухонного крана,
- верхний этаж получает воду при недостаточном исходном напоре,
- дом питается из накопительного резервуара,
- вода поступает из колодца с небольшой глубиной всасывания,
- несколько санитарных точек используются одновременно,
- давление центральной сети недостаточно в часы высокого потребления,
- требуется автоматическая подача воды без ручного запуска оборудования,
- в хозяйственной системе расход постоянно меняется,
- насос размещается рядом с жилой частью и требуется невысокий шум,
- необходимо объединить регулирование и гидравлику в одном компактном корпусе.
Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos SCALA2 3-45. Заказчикам доступны технические консультации по гидравлическим показателям, условиям всасывания, электропитанию и рабочим ограничениям модели. Поставка оборудования организуется с оперативной доставкой по всей стране.
Преимущества
Сильные стороны SCALA2 проявляются прежде всего в поведении оборудования при реальном водоразборе. К ключевым преимуществам относятся:
- обороты двигателя изменяются вслед за текущим расходом,
- давление регулируется автоматически,
- нет необходимости постоянно работать на максимальной скорости,
- напор достигает 45 м,
- номинальная подача составляет 3 м³/ч,
- двигатель потребляет до 550 Вт,
- самовсасывание возможно с глубины до 8 м,
- встроенный датчик постоянно контролирует состояние системы,
- частотное регулирование находится внутри корпуса,
- обратный поток блокируется встроенным клапаном,
- небольшой резервуар сглаживает короткие изменения потребления,
- защита реагирует на отсутствие нормального водоснабжения,
- рабочее давление системы допускается до 10 бар,
- однофазное питание упрощает бытовое подключение,
- масса около 10 кг облегчает размещение оборудования,
- уровень шума ниже 47 дБ(A) подходит для эксплуатации возле жилых помещений.
Таким образом, Grundfos SCALA2 3-45 отличается от обычного насоса тем, что не пытается решать любую задачу одной и той же скоростью вращения. Электроника постоянно получает информацию о состоянии водопровода и изменяет работу двигателя так, чтобы подача соответствовала фактическому расходу. При одном открытом кране агрегат может работать спокойнее. Появились дополнительные потребители — производительность повышается. Расход снова уменьшился — обороты снижаются. Именно эта связь между потреблением и режимом двигателя составляет основу SCALA2 3-45.
