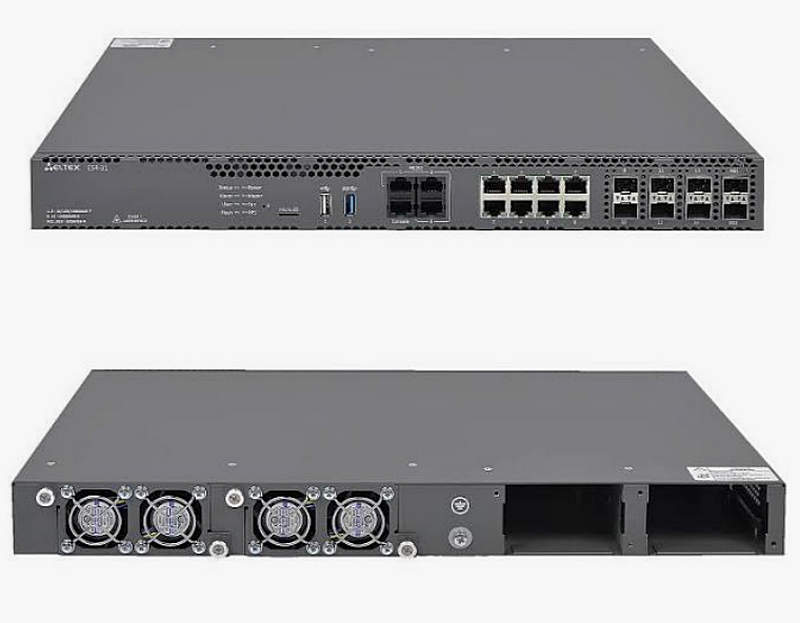

Сервисный маршрутизатор Eltex ESR-31 — многопортовая маршрутизация с оптическими и 10-гигабитными интерфейсами

В корпоративной сети маршрутизатору приходится одновременно принимать трафик от медных линий, передавать данные по оптическим каналам, разделять потоки между сегментами и поддерживать связь с внешней инфраструктурой. Eltex ESR-31 построен именно под такую смешанную топологию: в одном корпусе объединены гигабитные электрические интерфейсы, SFP-порты и два высокоскоростных слота SFP+. Модель относится к сервисным маршрутизаторам серии ESR и рассчитана на использование в среднем офисе, узле связи или распределенной корпоративной инфраструктуре. При этом оборудование не ограничивается простой пересылкой пакетов между двумя сетями: оно поддерживает развитую динамическую маршрутизацию, управление полосой и сегментацию трафика.

Технические характеристики

Аппаратная конфигурация ESR-31 позволяет соединять несколько типов сетевых линий без отдельного промежуточного устройства. Ниже рассмотрим основные параметры:

• бренд — Eltex,
• категория — сервисный маршрутизатор,
• модель — ESR-31,
• порты 10/100/1000BASE-T — 8,
• оптические интерфейсы 1000BASE-X SFP — 6,
• интерфейсы 10GBASE-R SFP+/1000BASE-X SFP — 2,
• последовательные порты RS-232 — 3,
• консольный порт RS-232 RJ-45 — 1,
• USB 2.0 — 1,
• USB 3.0 — 1,
• слот для microSD — 1,
• оперативная память — 4 ГБ DDR4,
• встроенная память — 8 ГБ eMMC,
• производительность маршрутизации на кадрах 1518 байт — около 7,97 Гбит/с,
• производительность на смешанном трафике IMIX — около 3,68 Гбит/с,
• максимальная потребляемая мощность — 44 Вт,
• питание AC — 100–240 В, 50–60 Гц,
• питание DC — 36–72 В,

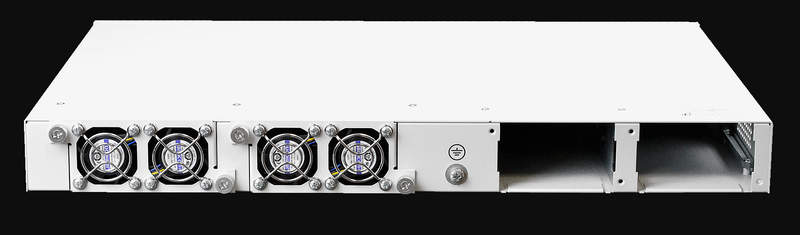

• количество источников питания — до 2,
• горячая замена блоков питания — предусмотрена,
• рабочая температура — от −10 до +45 °C,
• габариты — 430 × 44 × 275 мм,
• исполнение корпуса — 1U,
• срок службы — не менее 15 лет.

Особенности конструкции устройств

Eltex ESR-31 построен как многоканальный сетевой узел, в котором разные физические среды сходятся в одной системе маршрутизации. Восемь медных Gigabit Ethernet-портов позволяют подключать локальные устройства или коммутаторы без дополнительных медиаконвертеров. Шесть SFP-интерфейсов используются для гигабитных оптических линий, а два универсальных слота SFP+/SFP дают возможность организовать соединения со скоростью до 10 Гбит/с. Такое распределение портов позволяет строить сеть не по принципу одного входа и одного выхода, а как несколько независимых направлений. Один интерфейс может обслуживать локальный сегмент, другой — магистральный канал, третий — отдельную серверную сеть, при этом логика движения пакетов определяется таблицами маршрутизации. Отдельную роль выполняют три последовательных RS-232. Они позволяют включать в инфраструктуру оборудование, которое использует классический последовательный обмен данными. Для локального администрирования предусмотрен отдельный консольный порт. Устройство поддерживает динамические протоколы BGP, OSPF, IS-IS и RIP, а также статические маршруты и маршрутизацию на основе политик. Для распределения трафика предусмотрены QoS-механизмы, включая до восьми очередей на порт, приоритизацию и управление полосой посредством policing и shaping.

Области применения

ESR-31 особенно полезен там, где один сетевой узел должен одновременно работать с несколькими физическими и логическими направлениями. Ниже рассмотрим характерные варианты:

• маршрутизация между несколькими корпоративными сегментами,
• агрегация гигабитных оптических линий,
• подключение серверной инфраструктуры,
• организация магистрального 10-гигабитного канала,
• соединение удаленных сетевых узлов,
• работа в среднем офисе,
• подключение оборудования через RS-232,
• разделение трафика по VLAN,
• распределение полосы между разными классами трафика,
• построение сети с динамическим обменом маршрутной информацией,
• использование двух независимых источников питания,
• создание резервируемого сетевого узла.

Компания «Олниса» поставляет сетевое и промышленное оборудование, включая маршрутизаторы Eltex ESR-31. Заказчикам доступны технические консультации по интерфейсам, производительности, питанию и возможностям маршрутизации. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Сильная сторона ESR-31 заключается в количестве разных каналов, которые можно собрать в одном устройстве. К ключевым преимуществам относятся:

• восемь гигабитных медных портов,
• шесть гигабитных SFP-интерфейсов,
• два порта SFP+ со скоростью до 10 Гбит/с,
• одновременная работа с медными и оптическими линиями,
• три отдельных последовательных интерфейса,
• 4 ГБ оперативной памяти DDR4,
• 8 ГБ встроенной eMMC,
• маршрутизация до примерно 7,97 Гбит/с на крупных кадрах,
• поддержка BGP,
• поддержка OSPF,
• поддержка IS-IS,
• поддержка RIP,
• управление приоритетами трафика,
• до восьми QoS-очередей на порт,
• питание от AC либо DC,
• возможность установки двух источников питания,
• горячая замена источников питания,
• монтаж в стандартную стойку 1U.

Таким образом, Eltex ESR-31 — сервисный маршрутизатор, рассчитанный на инфраструктуру, где одновременно используются медные Gigabit Ethernet-линии, оптика 1 Гбит/с и 10-гигабитные соединения. Его задача состоит не просто в передаче пакетов, а в распределении трафика между несколькими сегментами с учетом маршрутов, приоритетов и доступной полосы. Сочетание восьми RJ-45, шести SFP, двух SFP+ и резервируемого питания делает модель удобной для корпоративных и операторских узлов с разнородными подключениями.
