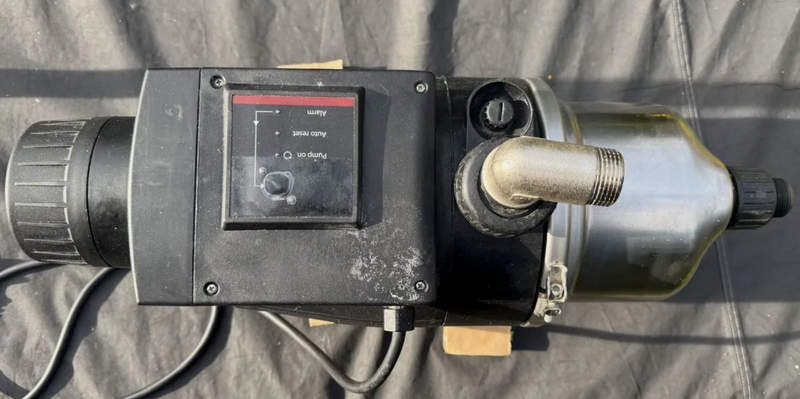

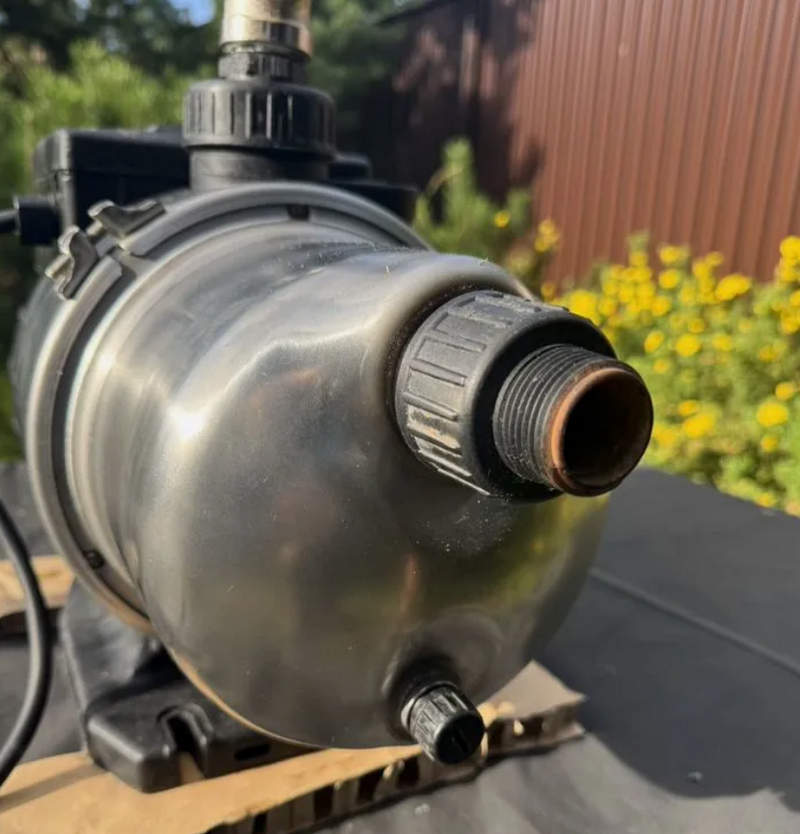

Насосные станции Grundfos MQ3 — автоматическое водоснабжение с самовсасывающей гидравликой

В автономной системе вода расходуется неравномерно: утром одновременно работают несколько точек, днем потребление может практически отсутствовать, а вечером снова возрастает. Насосные станции Grundfos MQ3 рассчитаны именно на такую переменную нагрузку. Они самостоятельно запускают подачу воды при открытии крана и прекращают работу после завершения водоразбора. Серия объединяет многоступенчатый насос, электродвигатель, управляющую электронику, обратный клапан и небольшой напорный резервуар в одном корпусе. За счет этого MQ3 представляет собой не просто насос, а готовый водоснабжающий узел, которому не требуется отдельная стандартная система управления из нескольких внешних компонентов.

Технические характеристики

Конкретные показатели зависят от исполнения MQ3, однако вся линейка построена на общей технической платформе. Ниже рассмотрим характерные параметры серии:

• категория — автоматические насосные станции,
• бренд — Grundfos,
• серия — MQ3,
• гидравлическая схема — многоступенчатая самовсасывающая,
• характерные исполнения — MQ 3-25, MQ 3-35 и MQ 3-45,
• максимальная подача — примерно до 4,5–5 м³/ч,
• максимальное давление насоса в зависимости от версии — около 2,5–4,5 бар,
• допустимое системное давление — до 7,5 бар,
• предельная глубина всасывания — до 8 м,
• температура перекачиваемой воды — до +35 °C,
• допустимая температура воздуха — до +45 °C,
• встроенный напорный объем — около 0,16 л,
• степень защиты электрической части — IP54,
• класс изоляции — B,
• присоединения распространенных исполнений — G 1",
• электропитание большинства бытовых версий — однофазное,
• потребляемая мощность в зависимости от исполнения — примерно 0,6–1,0 кВт,
• масса станции — около 13 кг.

Особенности конструкции устройств

Внутренняя организация Grundfos MQ3 подчинена одной задаче — максимально сократить количество внешних элементов вокруг насоса. Вода поступает через входной патрубок и последовательно проходит несколько рабочих ступеней. Каждая ступень добавляет потоку энергию, благодаря чему давление на выходе возрастает постепенно. Самовсасывающая схема позволяет станции поднимать воду из источника, расположенного ниже уровня самого агрегата. Это важно для систем, где насос находится рядом с колодцем, резервуаром или другой емкостью. После первичного заполнения гидравлического тракта оборудование способно работать при высоте всасывания до 8 м. Управляющая электроника следит за изменением давления и расхода. Открытие крана нарушает установившееся состояние системы, после чего двигатель получает команду на запуск. Когда потребление прекращается, станция восстанавливает требуемые параметры и автоматически останавливается. Еще одна важная функция — контроль отсутствия воды. Если источник опустошился либо всасывающая линия перестала подавать жидкость, автоматика прекращает работу. При активированном режиме автоматического восстановления станция может позднее повторить попытку запуска. Благодаря этому случайное временное исчезновение воды не всегда требует ручного перезапуска оборудования.

Области применения

MQ3 используется там, где требуется автоматическая подача воды без постоянного участия человека. Ниже рассмотрим наиболее характерные ситуации:

• вода поступает в дом из колодца,
• источником служит накопительная емкость,
• давления существующего водопровода недостаточно,
• необходимо снабжать водой загородный дом,
• водоразбор происходит сразу в нескольких помещениях,
• требуется подача воды к кухне и санитарным точкам,
• используется автономный источник хозяйственной воды,
• необходимо наполнять небольшой резервуар,
• организуется полив участка,
• насос должен запускаться самостоятельно при открытии крана,
• требуется компактный водоснабжающий узел без крупного внешнего гидробака.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая насосные станции Grundfos MQ3 различных исполнений. Заказчикам доступны технические консультации по производительности, создаваемому напору, условиям всасывания, электропитанию и другим параметрам серии. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Серия MQ3 ценится прежде всего за объединение нескольких функций в одном устройстве. К основным преимуществам относятся:

• автоматическая реакция на начало водоразбора,
• самостоятельная остановка после закрытия потребителей,
• подъем воды с глубины до 8 м,
• многоступенчатое создание давления,
• встроенный контроль наличия воды,
• защита от работы без жидкости,
• автоматические повторные попытки запуска после некоторых аварий,
• обратный клапан внутри общей конструкции,
• небольшой встроенный напорный объем,
• единая управляющая панель,
• горизонтальное компактное исполнение,
• максимальное системное давление до 7,5 бар,
• отсутствие необходимости устанавливать отдельное стандартное реле управления,
• несколько вариантов по напору внутри одной серии,
• готовность работать как самостоятельный узел бытового водоснабжения.

Таким образом, Grundfos MQ3 — серия автоматических насосных станций, созданных для систем, где расход воды меняется в течение дня и оборудование должно самостоятельно реагировать на потребление. В одной конструкции объединены самовсасывающая многоступенчатая гидравлика, управление, обратный клапан, защита и небольшой внутренний резервуар. MQ3 отличается от обычного поверхностного насоса именно степенью автоматизации: пользователю не требуется включать агрегат при каждом открытии крана или вручную останавливать его после завершения расхода. Это делает серию удобной для домов, дач и других автономных систем водоснабжения.
