NTC-датчик температуры EPCOS K276 B57276K0482A009 — контроль нагрева в бытовом и промышленном оборудовании

EPCOS K276 B57276K0482A009 — готовый NTC-датчик температуры, предназначенный для контроля нагрева жидкостей, деталей оборудования и внутренних узлов различных технических систем. Чувствительный терморезистивный элемент помещен в компактный металлический корпус, благодаря чему его можно устанавливать непосредственно в зоне, где требуется регулярно отслеживать изменение температуры.

Технические характеристики

Основные параметры EPCOS K276 B57276K0482A009:

• бренд — EPCOS / TDK,
• категория — NTC-датчик температуры,
• артикул — B57276K0482A009,
• тип — K276,
• конструктивное исполнение — температурный датчик в сборе,
• тип чувствительного элемента — NTC-термистор,
• сопротивление при 25 °C — около 4,829 кОм,
• сопротивление при 63 °C — около 1,082 кОм,
• допуск сопротивления — ±2%,
• коэффициент B25/100 — 3980 К,
• допуск коэффициента B — ±1,5%,
• рабочий температурный диапазон — от −10 до +100 °C,
• максимальная электрическая мощность при 25 °C — 500 мВт,
• коэффициент теплового рассеяния в воде — около 20 мВт/К,
• тепловая постоянная времени в воде — около 20 секунд,
• тепловая емкость — около 500 мДж/К,
• сопротивление изоляции — более 1000 МОм,
• испытательное напряжение — 3750 В AC,
• тип подключения — RAST 5,
• материал защитной части — нержавеющая сталь,
• назначение — измерение и контроль температуры.

Особенности конструкции

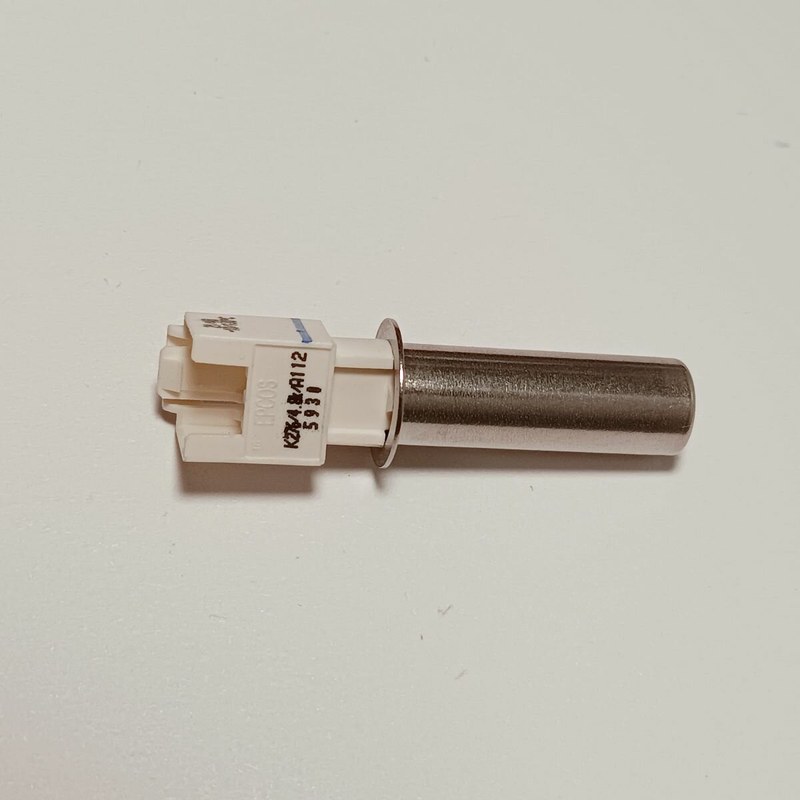

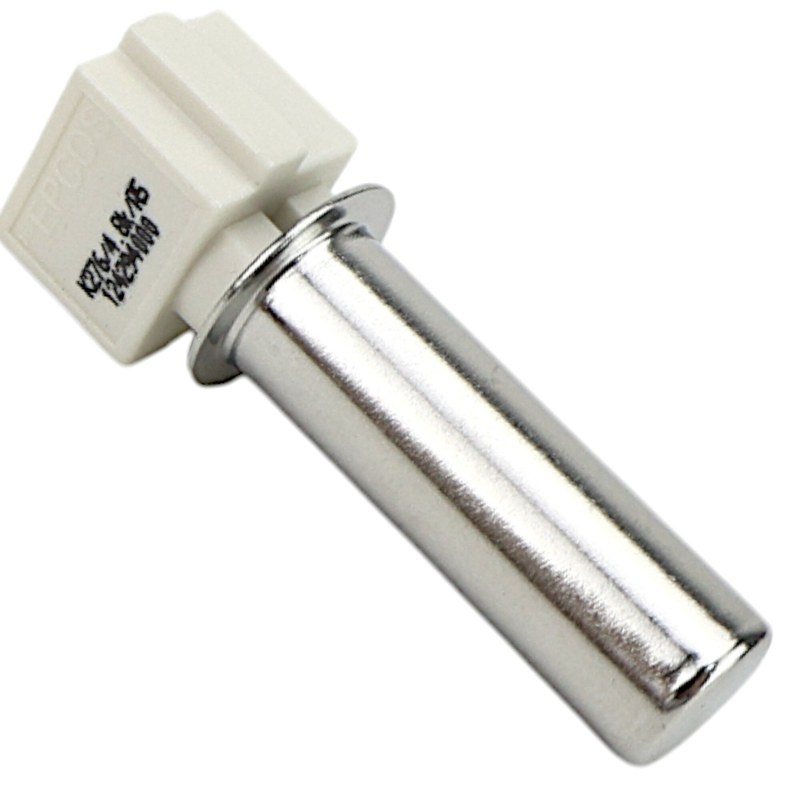

EPCOS K276 выполнен не в виде открытого миниатюрного терморезистора, а как законченный измерительный узел. Чувствительный NTC-элемент находится внутри металлической гильзы, которая передает ему тепло от окружающей среды и одновременно обеспечивает механическую защиту. Корпус из нержавеющей стали делает датчик пригодным для контакта с водой и другими средами, способными неблагоприятно воздействовать на незащищенные электронные компоненты. Такая конструкция особенно удобна для техники, где температурный элемент расположен рядом с моющими растворами, конденсатом или циркулирующей жидкостью. Термистор закреплен внутри корпуса таким образом, чтобы обеспечить устойчивый тепловой контакт. При нагревании металлической оболочки температура чувствительного элемента изменяется с определенной инерцией, после чего соответствующим образом меняется его сопротивление.

Принцип работы

Рабочей основой EPCOS K276 B57276K0482A009 является полупроводниковый материал с отрицательным температурным коэффициентом сопротивления. При охлаждении его электрическое сопротивление увеличивается, а при повышении температуры постепенно снижается. При температуре 25 °C конкретное исполнение имеет сопротивление примерно 4,829 кОм. По мере нагрева этот показатель уменьшается. Электронная система управления фиксирует изменение и на его основе рассчитывает температуру контролируемой среды. На практике датчик обычно включается в измерительную цепь контроллера вместе с постоянными резисторами. Электроника подает небольшой измерительный ток и определяет возникающее напряжение. Поскольку сопротивление NTC-элемента заранее известно для различных температур, программный алгоритм преобразует электрическое значение в температурный параметр.

Области применения

Практическими направлениями применения EPCOS K276 B57276K0482A009 являются:

• стиральные машины,
• посудомоечное оборудование,
• системы нагрева воды,
• бытовая техника,
• контроль температуры моющих растворов,
• водонагревательные узлы,
• электронные системы управления нагревом,
• термостатические устройства,
• оборудование с жидкостными контурами,
• контроль температуры внутренних резервуаров,
• автоматические системы защиты от перегрева,
• измерительные электронные модули,
• технологические установки с температурным контролем,
• серийное оборудование с разъемным подключением датчиков.

Компания «Олниса» осуществляет поставку NTC-датчиков температуры EPCOS K276 с артикулом B57276K0482A009 для ремонта, производства и комплектации электронного оборудования. При оформлении заказа можно получить техническую консультацию по сопротивлению, температурному диапазону, типу разъема и применимости датчика в конкретной измерительной цепи. Компания оперативно обрабатывает заявки и организует доставку электронных компонентов по всей стране.

Преимущества

Основными эксплуатационными достоинствами EPCOS K276 являются:

• надежность при продолжительной работе,
• стабильная реакция на изменение температуры,
• защищенная конструкция чувствительного элемента,
• устойчивость к эксплуатации во влажной среде,
• удобство использования в серийном оборудовании,
• простое подключение к электронной системе управления,
• компактность измерительного узла,
• практичность при температурном контроле жидкостей,
• низкая потребность в техническом обслуживании,
• универсальность для различных систем нагрева,
• удобство замены при сервисном ремонте,
• долговечность при соблюдении рабочих условий,
• надежная электрическая изоляция,
• пригодность для автоматического температурного регулирования.

Таким образом, EPCOS K276 B57276K0482A009 — NTC-датчик температуры в защищенном металлическом исполнении, рассчитанный на работу в диапазоне от −10 до +100 °C. Изменение сопротивления чувствительного элемента дает электронной системе возможность непрерывно отслеживать тепловое состояние контролируемой среды и своевременно корректировать работу оборудования.
