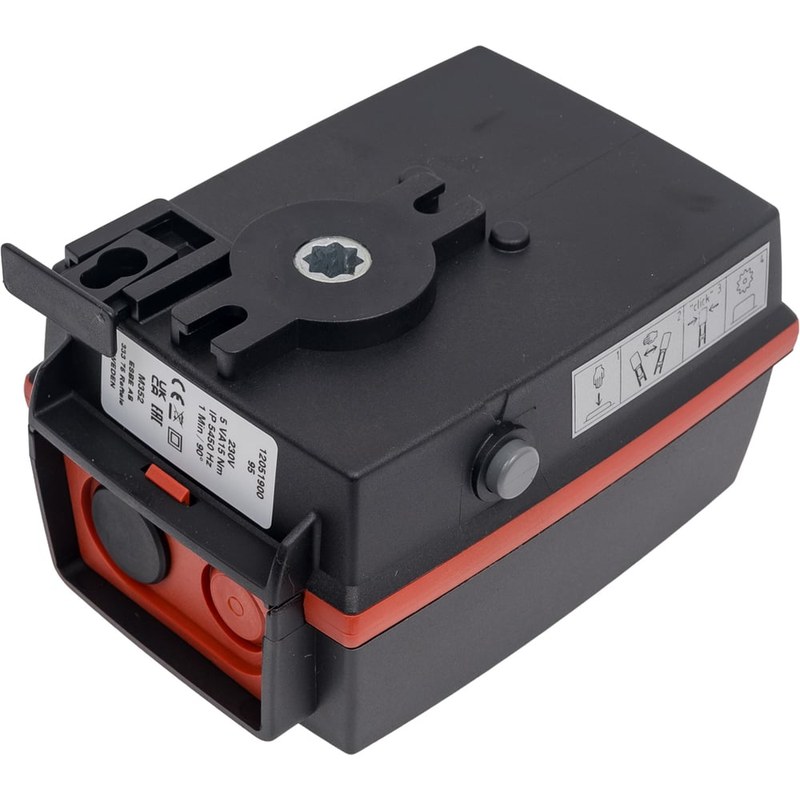

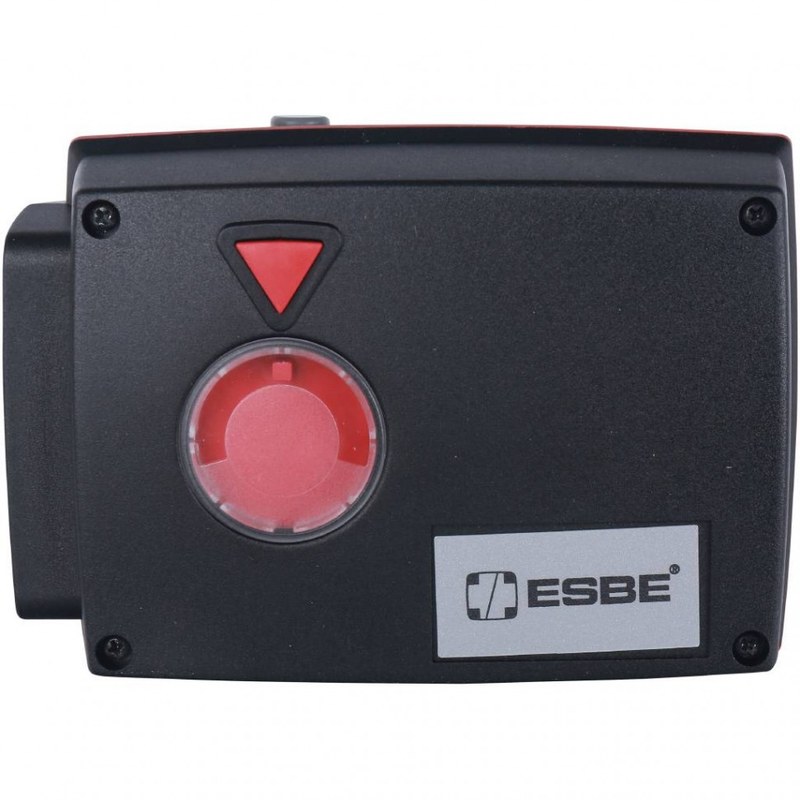

Электропривод ESBE 95 12051900 — автоматизация поворотной регулирующей арматуры

ESBE 95 12051900 — электромеханический поворотный привод серии 90, предназначенный для автоматического изменения положения смесительных и регулирующих клапанов в инженерных системах. Устройство получает управляющие команды от внешнего регулятора и переводит запорный элемент арматуры в требуемое положение без постоянного участия оператора.

Технические характеристики

Основные параметры электропривода ESBE 95 с артикулом 12051900:

• бренд — ESBE,
• категория — поворотный электропривод для клапанов,
• артикул — 12051900,
• модель — 95,
• серия — 90,
• напряжение питания — 230 В AC,
• тип управления — трехточечное,
• крутящий момент — 15 Н·м,
• время поворота на 90° — около 60 секунд,
• настраиваемый угол перемещения — 30–180°,
• ручное изменение положения — предусмотрено,
• возможность установки вспомогательного переключателя — предусмотрена,
• назначение — автоматизация поворотной регулирующей арматуры.

Особенности конструкции

В основе ESBE 95 используется электродвигатель, работающий совместно с редукторным механизмом. Редуктор уменьшает скорость вращения двигателя и одновременно увеличивает усилие на выходном валу. За счет этого привод способен перемещать клапан плавно даже при заметном сопротивлении со стороны регулирующего механизма. Внутренний приводной узел рассчитан на поворотное движение. Рабочий сектор можно изменять с помощью регулируемых кулачков, поэтому устройство допускается адаптировать не только к стандартному углу 90°, но и к другой требуемой величине в пределах допустимого диапазона. Конструкция также предусматривает возможность ручного воздействия. При отключении редукторной передачи положение клапана допускается изменить без подачи питания, что удобно при сервисном обслуживании, наладочных операциях или временной необходимости перевести арматуру вручную.

Принцип работы

ESBE 95 12051900 работает по трехточечной схеме. От внешнего контроллера на привод поступают команды на движение в одном из двух направлений. Пока управляющее напряжение присутствует на соответствующем входе, электродвигатель вращает редуктор и постепенно изменяет положение выходного вала. Если требуется увеличить открытие одного из каналов клапана, автоматика активирует первый управляющий вход. Привод начинает вращаться в заданную сторону и изменяет положение регулирующего элемента. При необходимости обратной коррекции напряжение подается на второй вход. Направление вращения меняется, и клапан перемещается в противоположную сторону.

Области применения

ESBE 95 12051900 может использоваться в следующих системах:

• трехходовые смесительные клапаны,
• поворотные регулирующие клапаны,
• котельные установки,
• тепловые пункты,
• радиаторное отопление,
• системы теплоснабжения,
• вентиляционные установки,
• контуры охлаждения,
• смесительные насосные группы,
• теплообменные узлы,
• системы автоматического регулирования температуры,
• инженерные установки промышленных и коммерческих объектов.

Компания «Олниса» поставляет электроприводы ESBE 95 с артикулом 12051900 для систем отопления, теплоснабжения и промышленной автоматики. При подготовке заказа доступны технические консультации по параметрам питания, типу управления, крутящему моменту и совместимости привода с применяемой поворотной арматурой. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными эксплуатационными достоинствами ESBE 95 являются:

• надежность при длительной эксплуатации,
• плавная работа регулирующего механизма,
• стабильность позиционирования клапана,
• удобство автоматизации инженерных контуров,
• возможность ручного управления при необходимости,
• универсальность для различных поворотных клапанов,
• простота интеграции в существующую систему регулирования,
• практичность при обслуживании теплотехнического оборудования,
• устойчивость к регулярным рабочим циклам,
• точное выполнение команд внешней автоматики,
• удобство настройки рабочего диапазона,
• долговечность редукторного механизма,
• минимальная потребность в постоянном вмешательстве оператора,
• пригодность для ответственных систем управления потоками.

Таким образом, ESBE 95 12051900 — поворотный электропривод с трехточечным управлением, рассчитанный на автоматическое позиционирование регулирующих и смесительных клапанов. Исполнение работает от сети 230 В AC, развивает крутящий момент 15 Н·м и выполняет поворот на 90° приблизительно за одну минуту. Регулируемый угол движения, возможность ручного перевода и совместимость с поворотной арматурой делают модель удобной для отопительных, охлаждающих и теплоснабжающих систем, где требуется спокойное и предсказуемое изменение положения клапана.
