Инфракрасный термометр Fluke 62 MAX — точный бесконтактный контроль температуры
Fluke 62 MAX — переносной инфракрасный термометр для дистанционного определения температуры поверхности. Прибор предназначен для эксплуатационных обходов, приемочных проверок и поиска локального перегрева в электрических, механических, теплотехнических и холодильных установках. Измерение не требует физического контакта с объектом, поэтому контролировать можно движущиеся детали, труднодоступные зоны и нагретые элементы при соблюдении установленной безопасной дистанции. Рабочий диапазон от −30 до +500 C охватывает большинство задач промышленного обслуживания. Лазерный указатель облегчает наведение, а защищенный корпус рассчитан на применение вне лаборатории. Получаемый результат зависит не только от метрологических параметров прибора, но и от размера измерительного пятна, коэффициента излучения материала, угла наблюдения и фоновых отражений. По этой причине Fluke 62 MAX следует использовать в составе регламентированной методики, обеспечивающей сопоставимость повторных проверок.
Технические характеристики
Основные параметры, определяющие измерительные возможности модели, представлены ниже:
- диапазон измеряемой температуры от −30 до +500 C,
- оптическое разрешение 10:1,
- спектральный диапазон приемника от 8 до 14 мкм,
- регулируемый коэффициент излучения от 0,10 до 1,00,
- время отклика менее 500 мс,
- разрешение индикации 0,1 C или 0,1 F,
- выбор шкалы Цельсия либо Фаренгейта,
- степень защиты корпуса IP54,
- стойкость к падению с высоты до 3 м,
- питание от одного элемента AA.
При температуре объекта от 0 C и выше предел основной погрешности составляет ±1,5 C либо ±1,5 % показания в зависимости от того, какое значение больше. На участке от −10 до 0 C он равен ±2 C, ниже −10 C — ±3 C. Повторяемость составляет ±0,8 % показания либо ±1 C с выбором большего значения. Эти допуски относятся к нормированным условиям и не включают методические ошибки, возникающие из-за неверной настройки излучательной способности или захвата постороннего фона.
Принцип работы
Оптическая система собирает инфракрасное излучение участка поверхности в пределах поля зрения и направляет поток на чувствительный элемент. Детектор преобразует принятую энергию в электрический сигнал. Электронная схема компенсирует собственную температуру приемного узла, учитывает введенный коэффициент излучения и рассчитывает температуру цели. На дисплее отображается результат измерения поверхности, а не воздуха перед прибором и не внутренней среды контролируемого агрегата. Измерительный цикл включает следующие этапы:
- наведение оптической оси на выбранную контрольную точку,
- прием инфракрасного потока в пределах измерительного пятна,
- преобразование энергии детектором в электрический сигнал,
- температурную компенсацию и учет коэффициента излучения,
- расчет и отображение результата на дисплее.
Особенности конструкции и функций

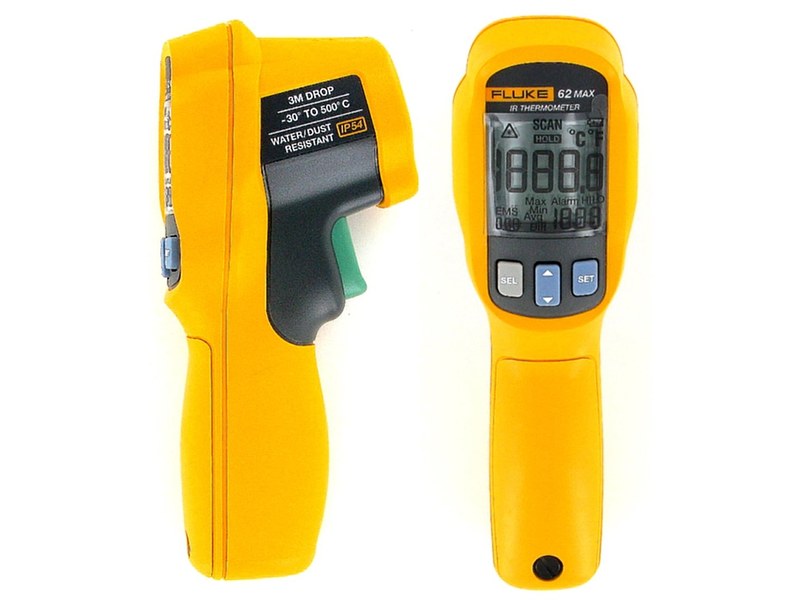

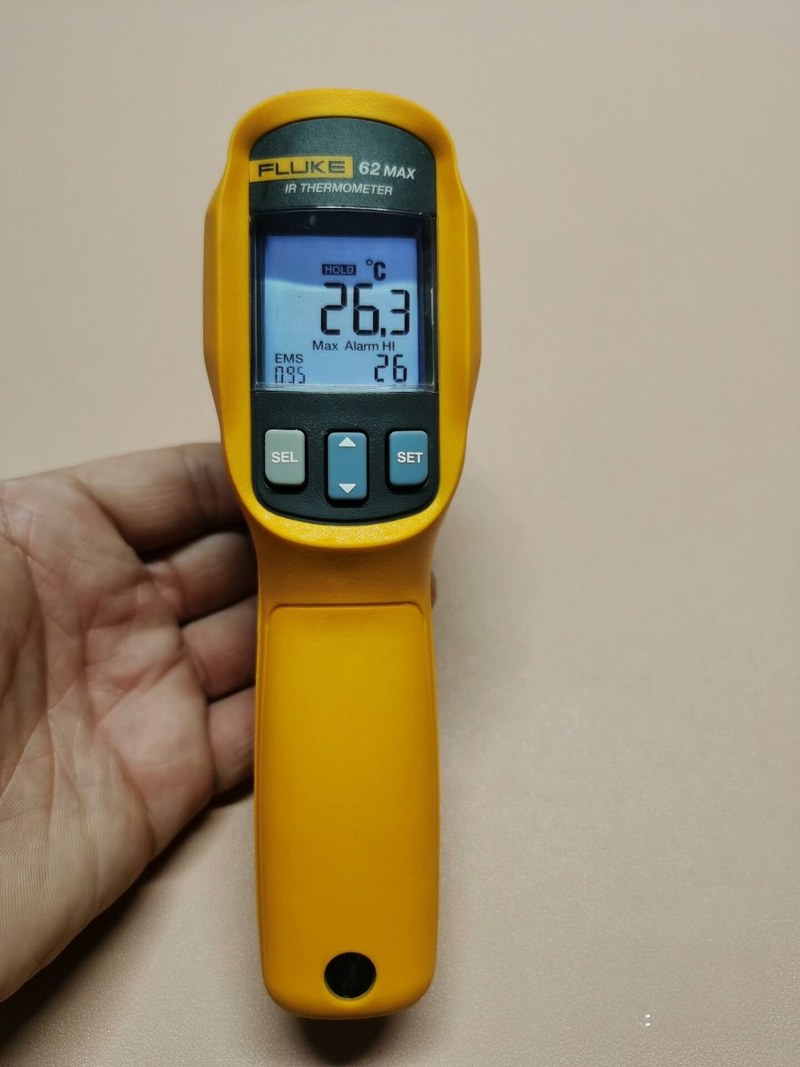

Прибор выполнен в пистолетной компоновке. Оптический канал и лазер размещены в передней части, дисплей повернут к оператору, а спусковая клавиша позволяет выполнять замер одной рукой. Исполнение IP54 ограничивает проникновение пыли и водяных брызг, но не рассчитано на погружение. Механическая стойкость к падению с высоты до 3 м снижает риск повреждения при обходах; после сильного удара требуется осмотреть корпус и оптику, затем проверить стабильность показаний. Функциональное оснащение Fluke 62 MAX включает:
- одиночный лазерный указатель,
- подсветку дисплея,
- удержание последнего показания,
- регистрацию минимального и максимального значений,
- расчет среднего значения и разности температур,
- настраиваемую верхнюю и нижнюю сигнализацию,
- индикацию состояния элемента питания.
Факторы точности
Коэффициент излучения показывает способность материала испускать тепловое излучение относительно идеального излучателя. Окрашенные, окисленные и неметаллические поверхности обычно обеспечивают более устойчивый результат, чем полированный металл. Блестящая деталь отражает окружающие источники тепла, поэтому показание способно характеризовать отраженный фон. Настройку прибора согласуют с материалом и состоянием поверхности; при сравнительных обходах сохраняют одинаковые условия. Для получения воспроизводимых данных необходимо выполнять следующие требования:
- поддерживать оптическое окно чистым и сухим,
- направлять прибор по возможности перпендикулярно поверхности,
- выбирать дистанцию с учетом оптического разрешения,
- исключать из поля зрения соседние детали с другой температурой,
- учитывать влияние пара, дыма, пыли и защитных экранов,
- выдерживать прибор после переноса между средами с разной температурой,
- фиксировать нагрузку агрегата и условия вентиляции,
- проводить повторные замеры в одинаковых контрольных точках.
Области применения
Термометр используют для быстрого обследования оборудования и выявления точек, требующих углубленной диагностики. Основные направления применения:
- контроль контактных соединений и коммутационных аппаратов,
- сравнение нагрева фазных проводников,
- проверка корпусов электродвигателей, редукторов и подшипников,
- обследование трубопроводов, радиаторов и теплообменников,
- диагностика систем отопления, вентиляции и кондиционирования,
- контроль холодильных установок и участков теплоизоляции,
- наблюдение за температурой технологических поверхностей.
Таким образом, Fluke 62 MAX сочетает диапазон от −30 до +500 C, оптику 10:1, регулируемый коэффициент излучения, быстрый отклик и защищенное исполнение. Прибор эффективен для маршрутного контроля и сравнительной оценки теплового состояния оборудования. Достоверность достигается правильным выбором дистанции, учетом размеров пятна, свойств поверхности и окружающего фона. Единая методика позволяет точно обнаруживать перегрев и отслеживать изменение температуры во времени. Компания «Олниса» осуществляет поставку термометров Fluke 62 MAX как поставщик промышленного оборудования. Поставка предназначена для оснащения эксплуатационных, энергетических и производственных подразделений предприятий.
