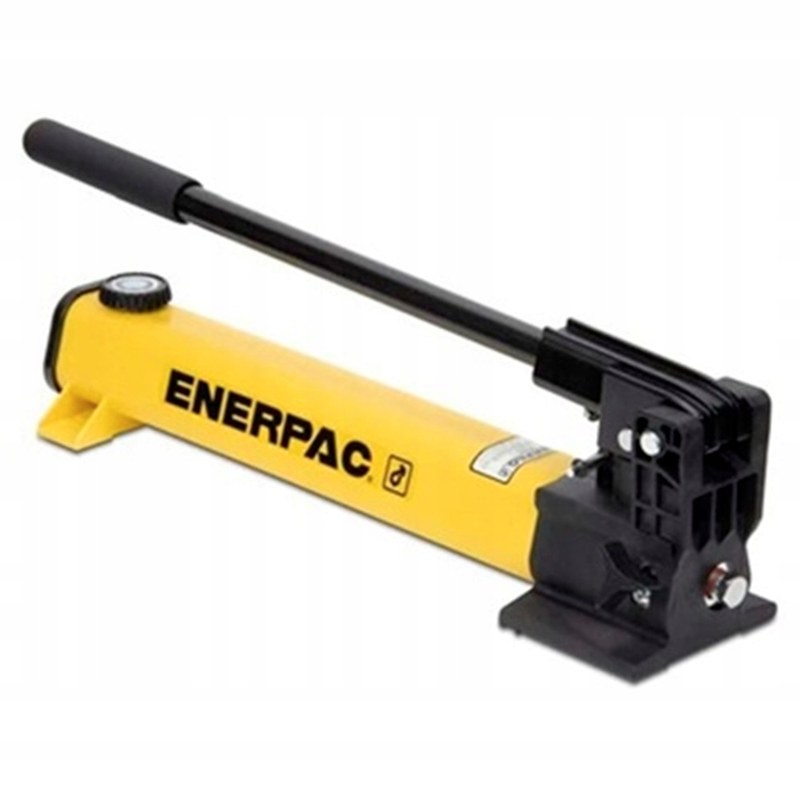

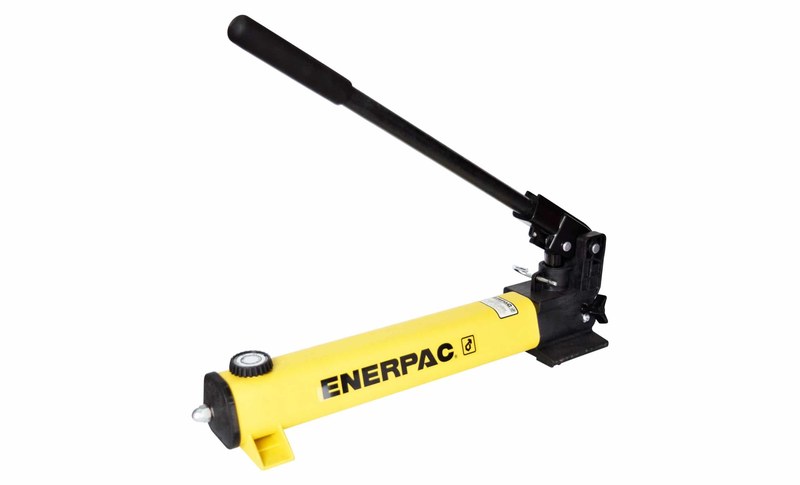

Гидравлический насос Enerpac P-392 — автономная подача рабочей жидкости под высоким давлением
Ручной гидравлический насос Enerpac представляет собой автономный источник давления для привода гидроцилиндров, съемников, гайкорезов, прессового инструмента и другого оборудования высокого давления. Их применяют при монтажных и ремонтных операциях, требующих точного дозирования усилия без внешнего привода. Типичный представитель класса — двухступенчатая модель Enerpac P-392. Ее конструкция обеспечивает контролируемую подачу жидкости и удержание нагрузки.
Технические характеристики
Рабочие параметры определяют совместимость насоса с исполнительными механизмами. Для двухступенчатых моделей характерна повышенная подача на холостом ходе и уменьшенная при росте сопротивления. Ключевые параметры включают:
- максимальное рабочее давление до 700 бар,
- двухступенчатую схему подачи рабочей жидкости,
- ручной рычажный привод,
- встроенный резервуар для гидравлического масла,
- резьбовое подключение напорной линии,
- предохранительный клапан ограничения давления,
- возможность работы с цилиндрами одностороннего действия,
- переносное исполнение корпуса.
На первой ступени за ход рычага перемещается увеличенный объем масла, ускоряя свободный ход цилиндра. После достижения порогового давления насос переходит на вторую ступень: подача уменьшается, давление возрастает.
Особенности конструкции
Основу насоса образуют резервуар, плунжерный узел, всасывающие и нагнетательные клапаны, рычажный механизм, напорный порт и узел сброса давления. При перемещении рукоятки плунжер совершает возвратно-поступательное движение, формируя разрежение на такте всасывания и вытесняя жидкость в магистраль на такте нагнетания. Обратные клапаны задают одностороннее направление потока и предотвращают возврат масла. К основным конструктивным элементам относятся:
- металлический насосный блок с каналами высокого давления,
- резервуар для масла,
- плунжерный механизм ручного нагнетания,
- двухступенчатый гидравлический контур,
- впускные и выпускные обратные клапаны,
- резьбовой порт для подключения рукава,
- ручной клапан сброса давления,
- защитный клапан от превышения допустимой нагрузки,
- рычаг, обеспечивающий механическое преимущество.
Резервуар компенсирует объем жидкости, направляемой в цилиндр. Его вместимость должна превышать рабочий объем цилиндра. Недостаточный уровень масла вызывает подсос воздуха, прерывистое движение штока и падение эффективности, поэтому насос устанавливают в положении, обеспечивающем устойчивое поступление жидкости к всасывающему каналу.
Принцип работы
При подъеме рукоятки плунжер отходит назад, давление в рабочей камере снижается, и масло через всасывающий клапан поступает из резервуара. При обратном ходе плунжер вытесняет жидкость через нагнетательный клапан в гидролинию. Давление растет по мере увеличения сопротивления исполнительного механизма. В двухступенчатой схеме переключение между режимами происходит автоматически в зависимости от давления. Рабочий цикл включает:
- заполнение насосной камеры гидравлической жидкостью,
- перекрытие всасывающего канала при нагнетательном ходе,
- вытеснение масла в напорную линию,
- перемещение поршня подключенного цилиндра,
- автоматический переход на ступень высокого давления,
- удержание давления обратными клапанами,
- контролируемый сброс жидкости обратно в резервуар.
Усилие на исполнительном органе определяется произведением давления на эффективную площадь поршня гидроцилиндра. Насос создает давление, которое цилиндр преобразует в линейное усилие. Допустимая нагрузка зависит не только от насоса, но и от характеристик цилиндра, рукавов, соединителей, манометра и арматуры. Все элементы контура должны быть рассчитаны на одинаковое или большее рабочее давление.
Эксплуатация и подключение
Перед работой проверяют целостность рукава, отсутствие утечек, надежность соединений и уровень масла. Напорную линию присоединяют к насосу и цилиндру при отсутствии остаточного давления. Для контроля режима в контур устанавливают манометр соответствующего диапазона. При нагнетании нельзя наносить удары по рукоятке или применять удлинители, увеличивающие нагрузку на механизм. Основные требования при эксплуатации:
- использование гидравлической жидкости требуемого класса,
- применение рукавов и соединителей на рабочее давление системы,
- удаление воздуха после разгерметизации контура,
- контроль герметичности соединений,
- запрет работы при поврежденном рукаве,
- плавное открытие клапана сброса,
- снятие давления перед разъединением гидролинии.
Воздух снижает жесткость гидропривода и вызывает неравномерное перемещение цилиндра. После разгерметизации контур прокачивают без нагрузки, а после работы снимают остаточное давление.
Области применения
Ручные насосы Enerpac используются там, где требуется переносной источник высокого давления, независимый от электросети и компрессорной станции. Характерные задачи включают:
- привод гидроцилиндров при подъеме и позиционировании конструкций,
- работу с гидравлическими съемниками и выпрессовочными устройствами,
- натяжение, запрессовку и посадку деталей,
- обслуживание фланцевых и болтовых соединений,
- ремонт промышленного и транспортного оборудования,
- монтаж металлоконструкций и технологических узлов,
- выполнение операций в полевых и стесненных условиях.
Правильное согласование насоса, цилиндра и гидролинии обеспечивает точное управление усилием. Автономность востребована при периодических и удаленных работах.
Таким образом, ручной гидравлический насос Enerpac является компактным источником высокого давления с механическим приводом, плунжерной схемой нагнетания и системой клапанов, управляющей движением рабочей жидкости. Двухступенчатое исполнение ускоряет холостой ход исполнительного механизма и сохраняет возможность создания давления до 700 бар при рабочей нагрузке. Надежность гидросистемы определяется правильным подключением, совместимостью компонентов по давлению, состоянием масла и отсутствием воздуха в контуре. Компания «Олниса» осуществляет поставку промышленного оборудования, включая ручные гидравлические насосы Enerpac и совместимые компоненты гидросистем.
