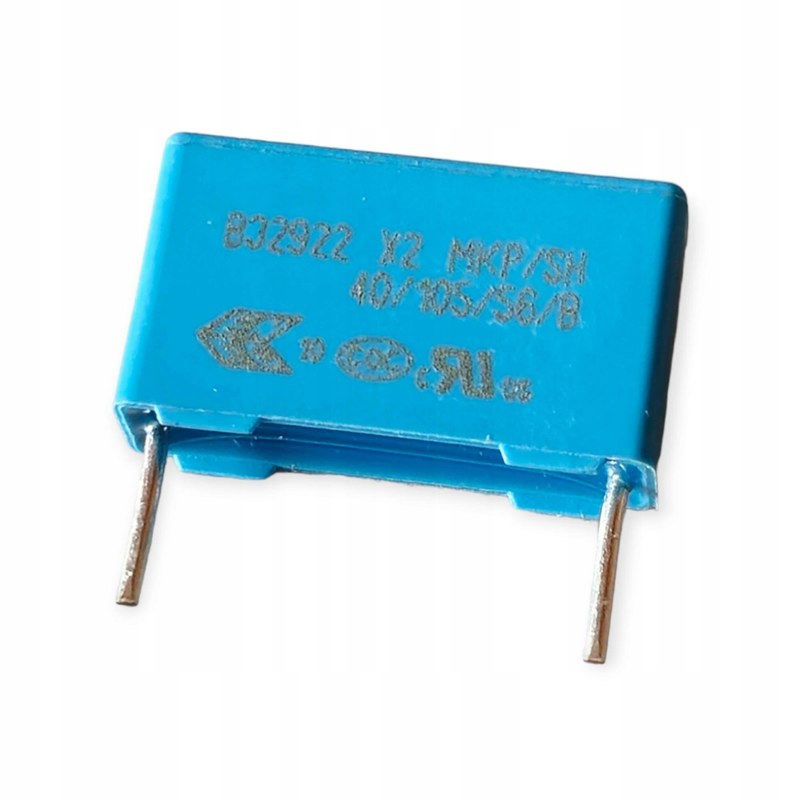

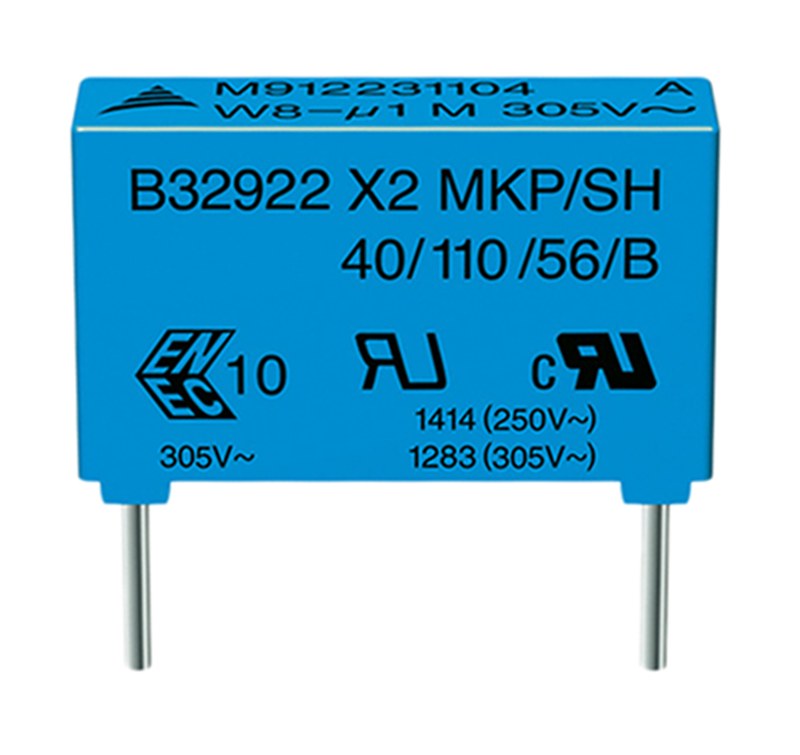

Пленочные конденсаторы EPCOS на примере B32922C3104M255 — стабильность и надежность в электрических цепях

Пленочные конденсаторы EPCOS применяются в силовой электронике, сетевых фильтрах, в схемах импульсных преобразователей, приводной технике и других узлах, где требуются стабильная емкость, малые диэлектрические потери и высокая стойкость к импульсным нагрузкам. Такое исполнение обеспечивает низкое эквивалентное последовательное сопротивление, высокую допустимую скорость изменения напряжения и устойчивость параметров при длительной работе.

Электрические характеристики

Ключевыми параметрами пленочных конденсаторов EPCOS являются:

• номинальная емкость, определяющая запас энергии и частотные свойства цепи,
• допуск емкости, задающий допустимое отклонение фактического значения от номинального,
• номинальное постоянное или переменное напряжение, соответствующее расчетному режиму,
• испытательное напряжение, используемое для контроля электрической прочности,
• тангенс угла диэлектрических потерь, характеризующий активные потери,
• эквивалентное последовательное сопротивление ESR, влияющее на нагрев,
• эквивалентная последовательная индуктивность ESL, определяющая поведение на высоких частотах,
• сопротивление изоляции, характеризующее ток утечки через диэлектрик,
• допустимый импульсный ток и показатель dU/dt, важные для коммутационных процессов,
• категорийная температура, определяющая допустимый тепловой режим,
• ресурс, зависящий от напряжения, температуры и электрической нагрузки.

Материалы и особенности конструкции

В качестве диэлектрика применяются главным образом полипропиленовые или полиэфирные пленки. Полипропилен отличается малыми потерями, высокой электрической прочностью и стабильностью при повышенной частоте, поэтому широко используется в силовых цепях, звеньях постоянного тока, резонансных контурах и помехоподавляющих устройствах. Металлизированная пленка формируется нанесением тонкого слоя металла непосредственно на диэлектрик. При локальном пробое энергия дефекта испаряет металл вокруг поврежденной зоны, изолируя ее от остальной поверхности. Самовосстановление снижает вероятность устойчивого короткого замыкания и повышает эксплуатационную надежность. Корпус ограничивает воздействие влаги, пыли и технологических загрязнений на обмотку. В зависимости от серии используются пластиковые корпуса с заливочным компаундом, герметизированные цилиндрические исполнения или прямоугольные корпуса для монтажа на печатную плату. Выводы подбираются по допустимому току и способу монтажа; для высоких токов применяются увеличенные сечения и короткие токовые пути.

Принцип работы

Работа пленочного конденсатора определяется накоплением электрического заряда между электродами, разделенными полимерным диэлектриком. При приложении напряжения на обкладках формируется электрическое поле, а энергия запасается в объеме диэлектрика. При изменении напряжения заряд перераспределяется, создавая переменный ток. Для инженерного расчета существенны следующие закономерности:

• запасенная энергия пропорциональна емкости и квадрату приложенного напряжения,
• ток через конденсатор возрастает с частотой при неизменной амплитуде переменного напряжения,
• нагрев определяется ESR и диэлектрическими потерями,
• паразитная индуктивность ограничивает эффективность на очень высоких частотах,
• импульсная нагрузка создает повышенную плотность тока в металлизации и выводах,
• перенапряжение ускоряет деградацию диэлектрика даже без немедленного пробоя.

Режимы применения

В сетевых фильтрах пленочные конденсаторы используются для подавления дифференциальных и синфазных помех. Изделия, подключаемые непосредственно между проводниками сети, относятся к помехоподавляющим классам и должны выдерживать предусмотренные для них импульсные перенапряжения. Конденсаторы, включаемые между сетевым проводником и защитным проводом, имеют более жесткие требования к отказобезопасности и допустимому току утечки. В звеньях постоянного тока преобразовательной техники пленочные изделия сглаживают пульсации, воспринимают высокочастотную составляющую тока и ограничивают перенапряжения при коммутации силовых ключей. В снабберных цепях они работают совместно с резисторами или диодами, уменьшая скорость нарастания напряжения и подавляя колебательные процессы. В резонансных преобразователях важны малые потери и высокая допустимая реактивная мощность, поскольку ток через конденсатор может существенно превышать ток нагрузки.

Эксплуатационная надежность

При проектировании номинальное напряжение не является единственным критерием выбора. Допустимый ток зависит от частоты, температуры, способа охлаждения и теплового сопротивления корпуса. Повышение окружающей температуры уменьшает запас по ресурсу, а высокочастотный ток увеличивает внутреннее тепловыделение. Для импульсных режимов дополнительно проверяются предельный dU/dt, пиковый ток и повторяемость импульсов. Необходимо исключать механическое натяжение выводов, перегрев корпуса при пайке и длительное воздействие напряжения выше установленного уровня. Для печатного монтажа учитываются расстояния между токоведущими частями, требования к изоляции и тепловое влияние соседних компонентов. В силовых установках важен расчет действующего значения тока через конденсатор и температуры наиболее нагруженной зоны, поскольку локальный перегрев способен определять фактический срок службы.

Таким образом, пленочные конденсаторы EPCOS представляют собой класс пассивных компонентов для цепей с повышенными требованиями к импульсной стойкости, частотным характеристикам и стабильности параметров. Их применение требует совместной оценки емкости, рабочего напряжения, ESR, ESL, допустимого переменного и импульсного тока, температуры, класса безопасности и условий монтажа. Согласование этих параметров позволяет использовать конденсаторы в фильтрах, преобразователях, приводах, снабберных и резонансных цепях без превышения электрических и тепловых ограничений. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку пленочных конденсаторов EPCOS для промышленной аппаратуры и электротехнических систем.
