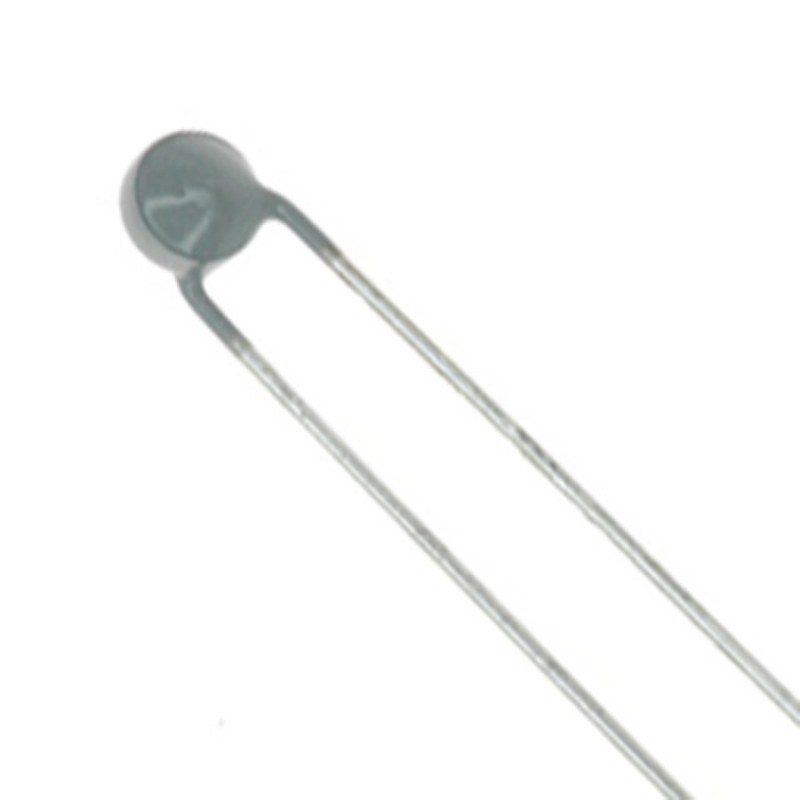

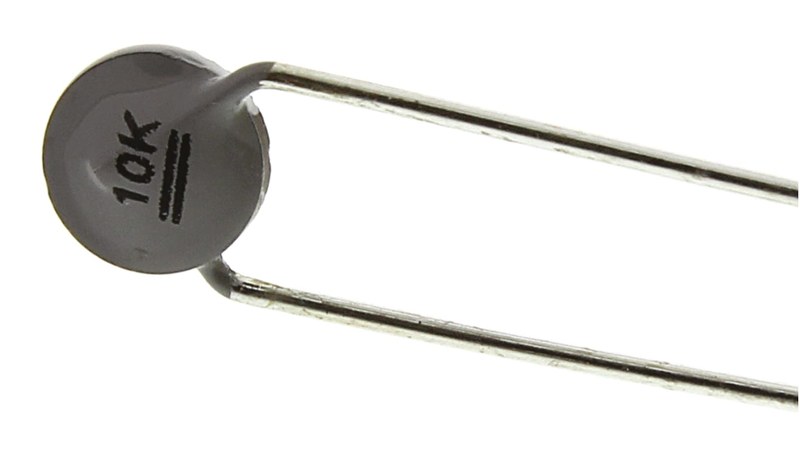

NTC-датчик температуры EPCOS B57891M0104J000 — точный контроль температуры в электронных системах

EPCOS B57891M0104J000 — NTC-датчик температуры резистивного типа, предназначенный для измерения и контроля теплового состояния электронных узлов, оборудования и различных технологических систем. Чувствительный элемент изменяет свое электрическое сопротивление в зависимости от температуры, позволяя электронной схеме определять нагрев или охлаждение контролируемой зоны.

Технические характеристики

Основные параметры EPCOS B57891M0104J000:

• бренд — EPCOS / TDK,
• категория — NTC-датчик температуры,
• артикул — B57891M0104J000,
• тип — M891,
• принцип действия — NTC-термистор,
• исполнение — выводное, с полимерным покрытием,
• номинальное сопротивление при 25 °C — 100 кОм,
• допуск сопротивления — ±5%,
• номинальное значение B25/100 — 4450 К,
• допуск коэффициента B — ±3%,
• значение B25/85 — около 4413 К,
• максимальная рассеиваемая мощность при 25 °C — 200 мВт,
• коэффициент теплового рассеяния при 25 °C — около 3,5 мВт/°C,
• рабочий температурный диапазон — от −40 до +125 °C,
• тип чувствительного элемента — резистивный полупроводниковый,
• характер температурной зависимости — отрицательный температурный коэффициент сопротивления,
• назначение — измерение температуры и температурная компенсация.

Особенности конструкции

В основе EPCOS B57891M0104J000 находится полупроводниковый керамический материал, электрические свойства которого заметно изменяются при колебании температуры. Именно эта особенность позволяет использовать небольшой компонент как чувствительный элемент измерительной системы. Рабочая часть покрыта защитным полимерным составом. Покрытие уменьшает воздействие окружающей среды на терморезистивный материал и одновременно обеспечивает электрическую изоляцию поверхности. Выводы позволяют монтировать датчик непосредственно на печатную плату либо подключать его к измерительной цепи другим подходящим способом.

Принцип работы

Работа EPCOS B57891M0104J000 основана на отрицательном температурном коэффициенте сопротивления. При повышении температуры электрическое сопротивление NTC-элемента уменьшается, а при охлаждении — возрастает. Для получения измерительного сигнала термистор обычно включают в резистивную цепь. Один из распространенных вариантов — делитель напряжения, где второе плечо образовано постоянным резистором. Изменение сопротивления датчика вызывает соответствующее изменение напряжения в средней точке делителя. Полученное напряжение может поступать на аналоговый вход микроконтроллера, измерительного модуля или другой электронной схемы. После преобразования и математической обработки система определяет фактическую температуру.

Области применения

EPCOS B57891M0104J000 может использоваться в следующих направлениях:

• электронные блоки управления,
• источники питания,
• зарядные устройства,
• системы контроля аккумуляторных батарей,
• промышленная автоматика,
• измерительная электроника,
• температурная компенсация аналоговых цепей,
• контроль нагрева силовых компонентов,
• системы охлаждения электронного оборудования,
• бытовая техника,
• электроприводное оборудование,
• контроль температуры печатных плат,
• защитные устройства от перегрева,
• лабораторные и испытательные системы.

Компания «Олниса» осуществляет поставку NTC-датчиков температуры EPCOS B57891M0104J000 и других электронных компонентов для измерительных и управляющих систем. При формировании заказа доступны технические консультации по номинальному сопротивлению, температурному диапазону, коэффициенту B и применимости датчика в конкретной электрической схеме. Компания оперативно обрабатывает заявки и организует доставку оборудования и комплектующих по всей стране.

Преимущества

Основными эксплуатационными достоинствами датчиков температуры EPCOS являются:

• надежность при длительной работе в электронных системах,
• высокая чувствительность к изменению температуры,
• компактность чувствительного элемента,
• простота включения в измерительную схему,
• стабильность характеристик при корректной эксплуатации,
• удобство размещения рядом с контролируемым компонентом,
• универсальность для различных задач температурного контроля,
• малая сложность электронной обвязки,
• пригодность для автоматических систем защиты от перегрева,
• удобство применения в серийной электронике,
• практичность при температурной компенсации,
• низкая потребность в техническом обслуживании,
• долговечность при соблюдении допустимых режимов,
• возможность применения в компактных электронных устройствах.

Таким образом, EPCOS B57891M0104J000 — NTC-датчик температуры с номинальным сопротивлением 100 кОм при 25 °C, предназначенный для измерительных, защитных и компенсационных цепей. Изменение сопротивления чувствительного элемента позволяет электронной системе отслеживать температуру без использования сложного встроенного преобразователя. Выводная конструкция, широкий температурный диапазон и удобство интеграции делают такой термистор востребованным в источниках питания, промышленной автоматике, аккумуляторных системах, бытовой электронике и устройствах контроля нагрева.
