Надежный контроль положения и скорости: возможности ENI58IL-S06SA5-1000UD1-RAB

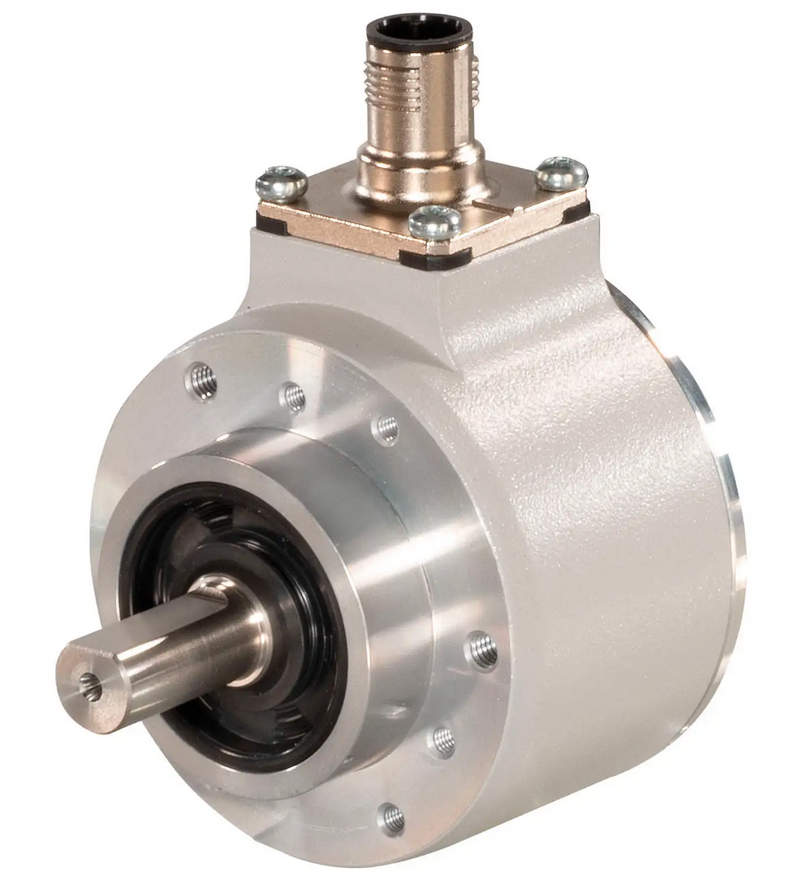

Энкодер Pepperl+Fuchs ENI58IL-S06SA5-1000UD1-RAB относится к классу инкрементальных промышленных датчиков углового перемещения, предназначенных для формирования импульсных сигналов пропорционально углу поворота вала. Устройства данного типа применяются в системах управления электроприводами, позиционирования механизмов, синхронизации осей, а также в измерительных и дозирующих установках. Энкодеры серии ENI58IL ориентированы на эксплуатацию в условиях повышенных механических нагрузок, вибраций и электромагнитных помех; они обеспечивают стабильную передачу сигнала в составе комплексных автоматизированных систем.

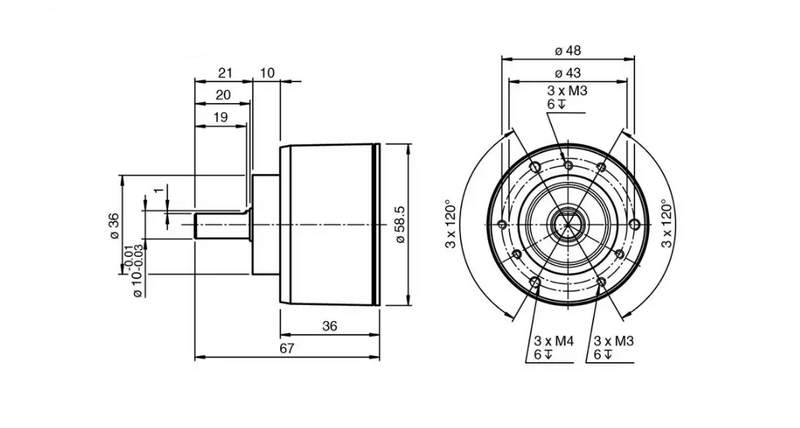

Конструктивное исполнение

Энкодер включает следующие основные элементы:

• Корпус цилиндрического типа диаметром порядка 58 мм; выполнен из металла с антикоррозионным покрытием; обеспечивает механическую прочность и защиту внутренних компонентов;
• Вал сплошного типа диаметром, соответствующим исполнению S06; установлен на подшипниках качения с рассчитанным ресурсом;
• Кодовый диск с высокой точностью нанесения делений; предназначен для формирования оптического рисунка;
• Оптическая система: источник света; фотоприемники; электронная схема формирования импульсов;
• Выходной интерфейс: кабельное исполнение с фиксированной длиной; обеспечивающее устойчивую передачу сигналов;
• Уплотнительные элементы: обеспечивающие степень защиты корпуса от пыли и влаги.

Конструктивное решение предусматривает минимизацию люфтов; снижение биения вала; устойчивость к радиальным и осевым нагрузкам в пределах допустимых значений; стабильность параметров при длительной эксплуатации.

Технические характеристики

Ниже приведены ключевые параметры, влияющие на работу ENI58IL-S06SA5-1000UD1-RAB:

• Тип датчика: инкрементальный;
• Разрешение: 1000 импульсов на оборот;
• Количество выходных каналов: два квадратурных канала A и B; индексный канал Z;
• Фазовый сдвиг каналов A и B: 90 электрических;

• Форма сигналов: прямоугольные импульсы с четко выраженными фронтами;
• Напряжение питания: диапазон постоянного тока, соответствующий промышленным стандартам;
• Тип выходного каскада: транзисторный push-pull либо дифференциальный line driver, в зависимости от модификации;
• Максимальная частота выходного сигнала: высокая, допускающая работу на значительных скоростях вращения;
• Степень защиты корпуса: промышленный уровень, обеспечивающий защиту от пыли и брызг;
• Температурный диапазон эксплуатации: расширенный, рассчитанный на работу в сложных климатических условиях;
• Допустимая скорость вращения: ограничена механическими характеристиками подшипников и диска.

Разрешение 1000 импульсов на оборот означает, что при полном обороте вала формируется 1000 импульсов на каждом канале; при использовании обработки по всем фронтам и спадам сигналов возможно получение до 4000 дискретных отсчетов на оборот, что существенно повышает точность определения угла.

Принцип работы

Работа энкодера основана на оптическом принципе регистрации перемещения. В процессе вращения вала кодовый диск проходит через зону оптического считывания; чередование прозрачных и непрозрачных участков модулирует световой поток; фотоприемники преобразуют изменения освещенности в электрические сигналы; электронная схема формирует импульсы на выходах A, B и Z. Последовательность процессов выглядит следующим образом:

• вращение вала;
• механическое вращение кодового диска;
• модуляция светового потока;
• регистрация фотоприемниками;
• формирование квадратурных сигналов;
• передача импульсов в систему управления.

Квадратурные сигналы каналов A и B сдвинуты по фазе; это позволяет определять направление вращения: при опережении A относительно B фиксируется одно направление; при обратном соотношении — противоположное. Индексный канал Z формирует один импульс за оборот; он используется для синхронизации, установки нулевой позиции и проведения процедур калибровки.

Режимы функционирования

Энкодер ENI58IL-S06SA5-1000UD1-RAB может применяться в различных режимах, в зависимости от алгоритмов обработки сигналов:

• Режим измерения углового положения: подсчет импульсов относительно нулевой точки; определение текущего угла поворота;
• Режим измерения скорости: анализ частоты следования импульсов; вычисление угловой скорости;
• Режим определения направления: анализ фазового соотношения сигналов A и B;
• Режим высокоточного позиционирования: использование х4-декодирования для увеличения разрешающей способности;
• Режим синхронизации осей: применение индексного сигнала для точной привязки начального положения.

Электрические особенности и требования к подключению

Для стабильной работы необходимо учитывать электрические параметры и условия монтажа:

• Источник питания должен обеспечивать стабильное напряжение без значительных пульсаций;
• Потребляемый ток должен соответствовать возможностям блока питания;
• Сигнальные линии должны быть экранированы; экран рекомендуется заземлять с одной стороны;
• Следует избегать параллельной прокладки сигнальных и силовых кабелей;
• При использовании дифференциальных выходов требуется согласование с приемной аппаратурой.

Нарушение правил подключения может привести к искажению фронтов импульсов; возникновению ложных срабатываний; снижению точности позиционирования.

Эксплуатационные ограничения и надежность

В процессе эксплуатации необходимо учитывать допустимые механические и климатические условия:

• максимальные радиальные и осевые нагрузки на вал;
• предельная скорость вращения;
• температурные пределы;
• уровень вибраций;
• воздействие агрессивных сред.

Соблюдение этих условий обеспечивает длительный срок службы подшипников; стабильность характеристик оптической системы; сохранение точности выходных сигналов.

Области применения

Энкодер Pepperl+Fuchs ENI58IL-S06SA5-1000UD1-RAB применяется в следующих системах:

• частотно-регулируемые приводы;
• станки с числовым программным управлением;
• роботизированные комплексы;
• конвейерные и сортировочные линии;
• подъемно-транспортное оборудование;
• упаковочные машины.

Использование энкодера позволяет повысить точность управления; обеспечить устойчивую обратную связь; снизить вероятность ошибок позиционирования.

В целом, энкодер Pepperl+Fuchs ENI58IL-S06SA5-1000UD1-RAB представляет собой высокоточный инкрементальный датчик с разрешением 1000 импульсов на оборот; он сочетает механическую прочность корпуса, устойчивость к промышленным условиям и гибкость электрических интерфейсов. Принцип квадратурного формирования сигналов обеспечивает возможность определения не только положения, но и направления вращения; наличие индексного канала расширяет функциональные возможности при калибровке и синхронизации. При соблюдении требований по монтажу и эксплуатации устройство демонстрирует стабильность параметров и высокую надежность, что делает его эффективным компонентом современных автоматизированных систем управления.
