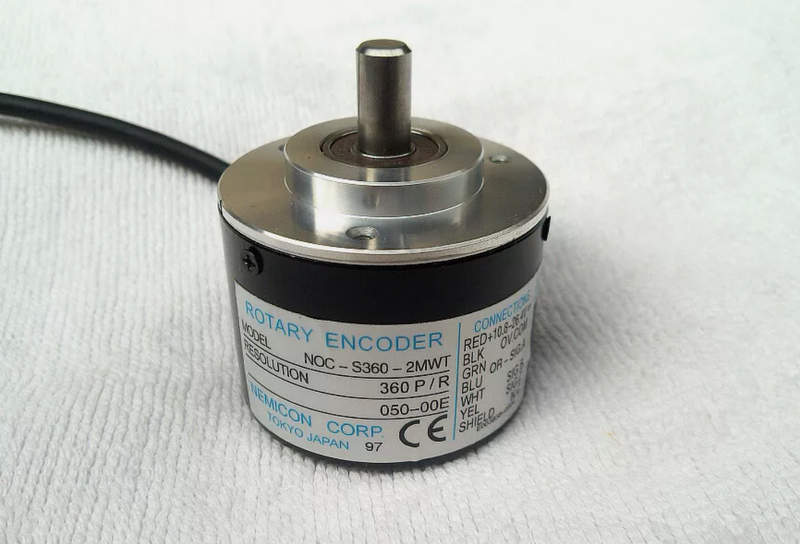

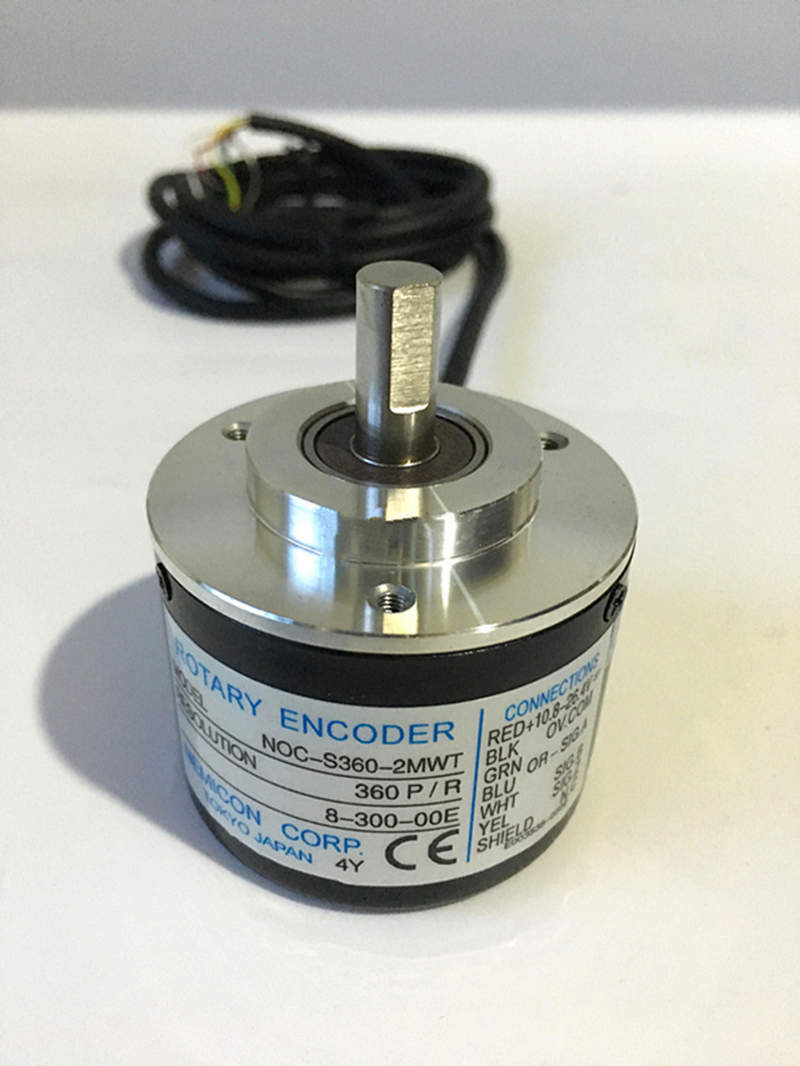

Nemicon NOC-S360-2MWT — промышленный ротационный энкодер для систем позиционирования

Энкодер Nemicon Rotary NOC-S360-2MWT представляет собой инкрементальный угловой датчик с механическим или оптическим принципом формирования выходных сигналов, предназначенный для точного определения угла поворота, скорости вращения и направления движения валов электрических машин и исполнительных механизмов. Устройства данного класса применяются в системах автоматизации технологических комплексов, ЧПУ станках, приводах конвейеров и роботизированных манипуляторах; они обеспечивают обратную связь для контроллеров по положению и скорости. Энкодер серии NOC-S360 отличается стандартным разрешением 360 импульсов на один оборот, доступной ценой, простотой интеграции и широким диапазоном рабочих режимов. Он ориентирован на задачи, где требуется надежное определение угла поворота при умеренной точности и устойчивости к механическим нагрузкам.

Конструктивная компоновка

Ниже перечислены основные конструктивные элементы энкодера NOC-S360-2MWT, их взаимодействие и назначение:

• Корпус: цилиндрическое прочное металлическое или инженерный пластик изделие, обеспечивающее механическую защиту внутренних элементов от внешних воздействий и вибраций;
• Вал: центральный вращающийся элемент, закрепленный на подшипниках скольжения или качения, предназначенный для передачи углового движения от привода к кодовому устройству;
• Кодовый диск: круглая тонкая деталь с нанесенными периодическими делениями, которые являются элементами шкалы для формирования сигналов;
• Региструющая система: оптические или магнитные сенсоры, фиксирующие прохождение делений кодового диска;
• Выходные линии: электрические проводники с экранированием, передающие сформированные сигналы на внешнюю аппаратуру;
• Монтажный фланец и крепеж: элементы, обеспечивающие фиксированное положение энкодера на раме или корпусе механизма.

Конструктивно устройство обеспечено механизмами герметизации, рассчитанными на эксплуатацию в условиях промышленной пыли и брызг; подшипники выполнены с допустимой нагрузочной способностью, рассчитанной на соответствующие рабочие диапазоны скоростей.

Основные технические характеристики

Ниже приведены ключевые технические характеристики NOC-S360-2MWT:

• Тип энкодера: инкрементальный;
• Разрешение: 360 импульсов на оборот;

• Каналы выходных сигналов: два квадратурных канала A и B; индексный канал Z (опционально, в зависимости от исполнения);
• Форма сигналов: прямоугольные импульсы со сдвигом фаз 90, обеспечивающие определение направления вращения;
• Напряжение питания: диапазон, характерный для данной модели (обычно 5 В DC, 8–30 В DC в зависимости от исполнения);
• Ток потребления: минимальный, не превышающий специфицированных величин;
• Максимальная частота выходного сигнала: определяется характеристиками сенсорного блока и схемы формирования;
• Температурный диапазон эксплуатации: рассчитан на широкий диапазон, характерный для промышленных применений;
• Степень защиты корпуса: обеспечивающая устойчивость к пыли, влаге и механическим воздействиям;
• Длина кабеля: фиксированная, оптимальная для подключения к контроллеру с минимальными потерями;
• Тип выходного каскада: совместимый с TTL или дифференциальными интерфейсами в зависимости от исполнения.

Разрешение 360 импульсов на оборот означает, что при каждом полном обороте вала формируется 360 базовых сигналов по каждому квадратурному каналу; при использовании схем декодирования по нескольким фронтам общее количество отсчетов на оборот может увеличиться в четыре раза, что дает до 1440 дискретных положений на один оборот вала.

Принцип работы

Принцип работы энкодера основан на преобразовании механического вращения в электрические импульсы через взаимодействие кодового диска с региструющей системой. Работа устройства осуществляется следующим образом:

• вал приводится во вращение от внешнего источника механического движения;
• кодовый диск также вращается синхронно с валом;
• региструющая система фиксирует прохождение делений на кодовом диске;
• фиксируемые изменения света или магнитного поля преобразуются в электрические сигналы;
• выходные сигналы формируются на линиях A, B и, при наличии, на линей Z.

Каналы A и B сформированы таким образом, что их импульсы сдвинуты по фазе на 90; это позволяет определить направление вращения: если сигналы канала A опережают сигналы канала B, фиксируется один вариант направления; при обратной последовательности фронтов — направление противоположное. Индексный канал Z, присутствующий в некоторых исполнения, выдает один импульс на полный оборот вала и используется для референсирования нулевой позиции при запуске или калибровке системы.

Электрические режимы и особенности подключения

При проектировании систем управления с применением NOC-S360-2MWT необходимо учитывать электрические режимы и параметры подключения:

• Напряжение питания должно быть стабильным и соответствовать диапазону, указанному производителем; в противном случае возможны искажения сигналов или повреждение схемы;
• Ток потребления устройства невысок, но должен соответствовать возможностям источника питания;
• Выходные линии требуют экранирования для снижения воздействия внешних электромагнитных помех;
• В зависимости от исполнения выходные каскады могут быть совместимы с различными уровнями логики; это влияет на требования к приемному оборудованию;
• Длина кабеля и способ прокладки оказывают влияние на качество сигналов; длинные трассы без адекватного экранирования могут привести к ухудшению формы импульсов;
• Рекомендуется размещать энкодер и кабели вдали от мощных силовых линий и генераторов помех.

Режимы эксплуатации

Энкодер NOC-S360-2MWT может функционировать в разных режимах в зависимости от задач системы управления:

• Режим определения угловой позиции: цифровые сигналы интерпретируются контроллером для определения точного угла поворота вала;
• Режим измерения скорости: частота импульсов на выходе прямо пропорциональна скорости вращения; это позволяет оценивать параметры скорости движения;
• Режим определения направления: по фазовому сдвигу сигналов каналов A и B система определяет направление вращения;
• Режим нулевой калибровки (при наличии Z-канала): один импульс на оборот используется для установки референсной точки.

Особенности работы в реальных условиях

При эксплуатации данного энкодера следует учитывать факторы, способные влиять на его работу:

• температурные колебания: значительные перепады могут изменить параметры чувствительных элементов;
• вибрации и механические удары: чрезмерные вибрации могут ускорить износ подшипников и снизить точность;
• электромагнитные помехи: без надлежащего экранирования возможны искажения сигналов;
• пыль и влага: степень защиты корпуса ограничена конструкцией; для суровых сред требуется дополнительные меры защиты.

Применение в автоматизации

Данный энкодер находит применение в различных областях промышленной автоматизации:

• в приводах конвейерных линий для контроля скорости и положения;
• в станках с числовым программным управлением для обратной связи по осям;
• в робототехнических комплексах для определения положения приводов;
• в упаковочных и фасовочных механизмах для синхронизации операций.

Применение устройства позволяет улучшить точность управления, уменьшить технологические ошибки и обеспечить надежную обратную связь для систем регулирования.

Таким образом, энкодер Nemicon Rotary NOC-S360-2MWT представляет собой компактный и технически грамотный прибор, обеспечивающий преобразование механического вращения в цифровые сигналы с четкими характеристиками; его конструкция ориентирована на промышленные условия, а функциональные режимы позволяют решать задачи позиционирования, измерения скорости и определения направления. При проектировании систем управления с его использованием важно учитывать электрические ограничения, требования к питанию, способы подключения и влияние внешних факторов; при этом сам энкодер демонстрирует высокую степень совместимости с контроллерами и приводами различных типов, что делает его удобным компонентом в задачах автоматизации.
