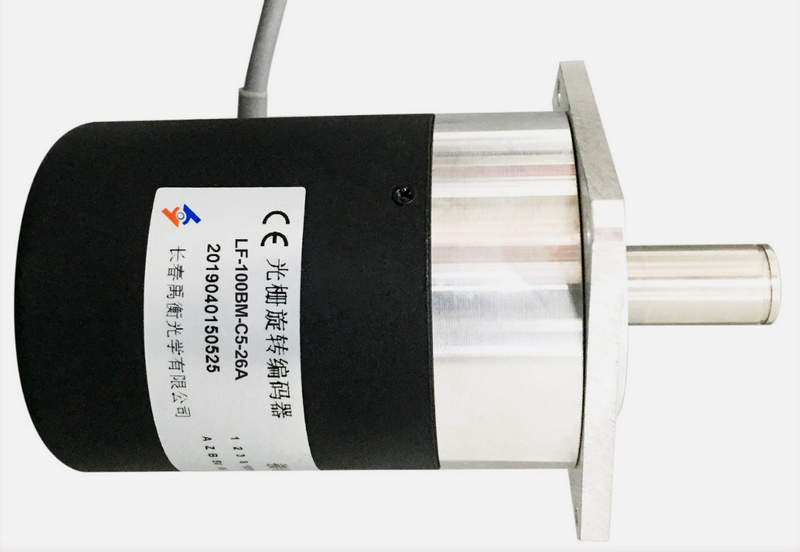

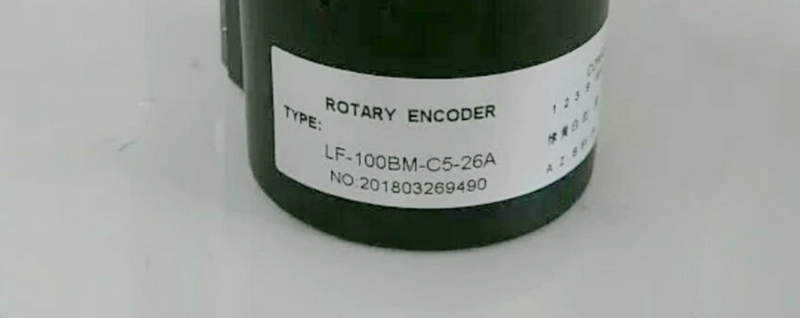

Промышленный энкодер LF-100BM-C5-26A: устойчивость к нагрузкам и высокая повторяемость импульсов

Энкодер LF-100BM-C5-26A относится к категории датчиков углового перемещения, предназначенных для преобразования механического вращения в электрические импульсные сигналы. Устройства данного типа применяются в составе приводных систем, станочного оборудования, транспортных механизмов и автоматизированных линий, где требуется точный контроль положения, скорости и направления вращения вала. Конструктивные особенности, параметры выходного сигнала и допустимые режимы эксплуатации определяют точность измерений и стабильность работы в промышленной среде.

Конструктивное исполнение

Конструкция формируется на базе следующих компонентов:

• тип датчика: инкрементальный энкодер;
• корпус: металлический цилиндрический, с антикоррозионным покрытием;
• диаметр корпуса: ориентирован на стандартные монтажные размеры;
• вал: сплошной, с фиксированным диаметром и шпоночной канавкой либо без нее;
• подшипниковый узел: прецизионные шариковые подшипники с малым люфтом;
• кодовый диск: оптический или магнитный, с равномерно распределенными метками;
• датчик считывания: оптическая пара либо магниточувствительный элемент;
• разъем или кабельный вывод: для подключения к контроллеру;
• крепежные элементы: обеспечивают соосность при установке.

Корпус выполняет защитную и несущую функцию; обеспечивает жесткость; снижает влияние вибраций; защищает внутренние компоненты от пыли и влаги. Подшипники рассчитаны на длительную эксплуатацию при высоких оборотах; минимальный радиальный и осевой люфт обеспечивает точность отсчета импульсов.

Принцип работы

Работа инкрементального энкодера основана на регистрации изменения положения кодового диска при вращении вала. В случае оптической системы источник света направляется на диск с нанесенной шкалой; при вращении происходит периодическое прерывание светового потока; фотоприемник преобразует изменения освещенности в электрические импульсы. В случае магнитной системы изменение магнитного поля фиксируется чувствительным элементом; формируется импульсная последовательность. Ключевые процессы включают:

• формирование периодической структуры на кодовом диске;
• считывание положения при помощи оптического или магнитного сенсора;
• генерацию импульсов на выходных каналах;
• создание двух каналов A и B со сдвигом фазы;
• формирование сигнала нулевой метки Z для синхронизации;
• определение направления вращения по последовательности фронтов сигналов;
• расчет скорости по частоте импульсов.

Фазовый сдвиг между каналами A и B обеспечивает возможность определения направления; подсчет импульсов позволяет вычислить угол поворота; частота импульсов пропорциональна скорости вращения.

Электрические характеристики

Электрические параметры определяют совместимость энкодера с системами управления и условия его подключения. Основные характеристики включают:

• напряжение питания: в диапазоне, соответствующем промышленным стандартам;
• потребляемый ток: зависит от типа выходного каскада;
• тип выходного сигнала: NPN, PNP, push-pull либо TTL;
• максимальная частота выходного сигнала;
• разрешение: число импульсов на оборот;
• время нарастания и спада фронта;
• допустимая нагрузка на выход;
• наличие защиты от короткого замыкания;
• устойчивость к переполюсовке.

Выходной каскад формирует четкий цифровой сигнал; параметры фронта влияют на корректность считывания контроллером; при увеличении скорости вращения возрастает частота импульсов, что предъявляет требования к быстродействию системы обработки.

Механические характеристики

Механические параметры определяют допустимые условия эксплуатации и ресурс работы устройства. Для энкодера данного типа характерны:

• максимальная частота вращения вала;
• допустимая радиальная нагрузка;
• допустимая осевая нагрузка;
• пусковой момент вращения;
• момент инерции ротора;
• масса устройства;
• класс точности биения;
• степень защиты корпуса, например IP65;
• допустимый диапазон температур эксплуатации.

Нагрузки на вал не должны превышать установленных значений; превышение приводит к износу подшипников; снижению точности и увеличению вибраций; соблюдение монтажных требований обеспечивает длительный срок службы.

Режимы работы

Энкодер LF-100BM-C5-26A способен функционировать в различных эксплуатационных режимах, характерных для автоматизированных систем:

• непрерывное вращение при стабильной скорости;
• переменная скорость с ускорением и торможением;
• реверсивное вращение;
• циклический режим с частыми пусками;
• позиционирование с пошаговым управлением;
• работа в составе сервопривода.

В режиме позиционирования осуществляется точный подсчет импульсов; при реверсе анализируется изменение фазового соотношения; в циклическом режиме учитывается динамическая нагрузка на подшипниковый узел и электронные компоненты.

Тепловые и эксплуатационные особенности

Тепловой режим формируется за счет потребляемой мощности электроники и трения в подшипниках. Основные эксплуатационные факторы включают:

• температуру окружающей среды;
• уровень вибрации;
• влажность;
• наличие пыли;
• электромагнитные помехи;
• качество электропитания.

Оптические системы чувствительны к загрязнению; герметичный корпус снижает риск проникновения частиц; стабильность параметров излучателя и приемника обеспечивает постоянство амплитуды сигнала.

Области применения

Энкодер LF-100BM-C5-26A используется в широком спектре промышленных задач:

• конвейерные системы;
• станки с числовым программным управлением;
• роботизированные модули;
• упаковочные машины;
• приводы подачи и резки;
• транспортные механизмы;
• подъемные устройства;
• измерительные стенды.

В каждой системе энкодер выполняет функцию датчика обратной связи; обеспечивает контроль положения и скорости; позволяет реализовать алгоритмы регулирования.

Таким образом, энкодер LF-100BM-C5-26A представляет собой инкрементальный датчик вращения, предназначенный для точного контроля углового положения и скорости вала; его конструкция сочетает механическую прочность и стабильную электронику; принцип работы основан на формировании импульсной последовательности при вращении кодового диска; электрические и механические параметры адаптированы к требованиям промышленной автоматизации. При соблюдении допустимых нагрузок и температурных режимов устройство обеспечивает надежную и долговременную работу в составе современных систем управления.
